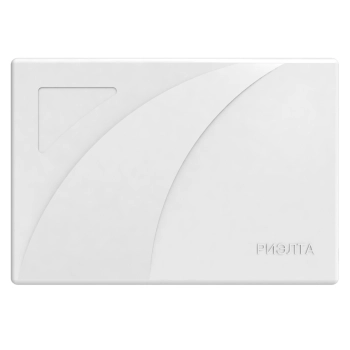

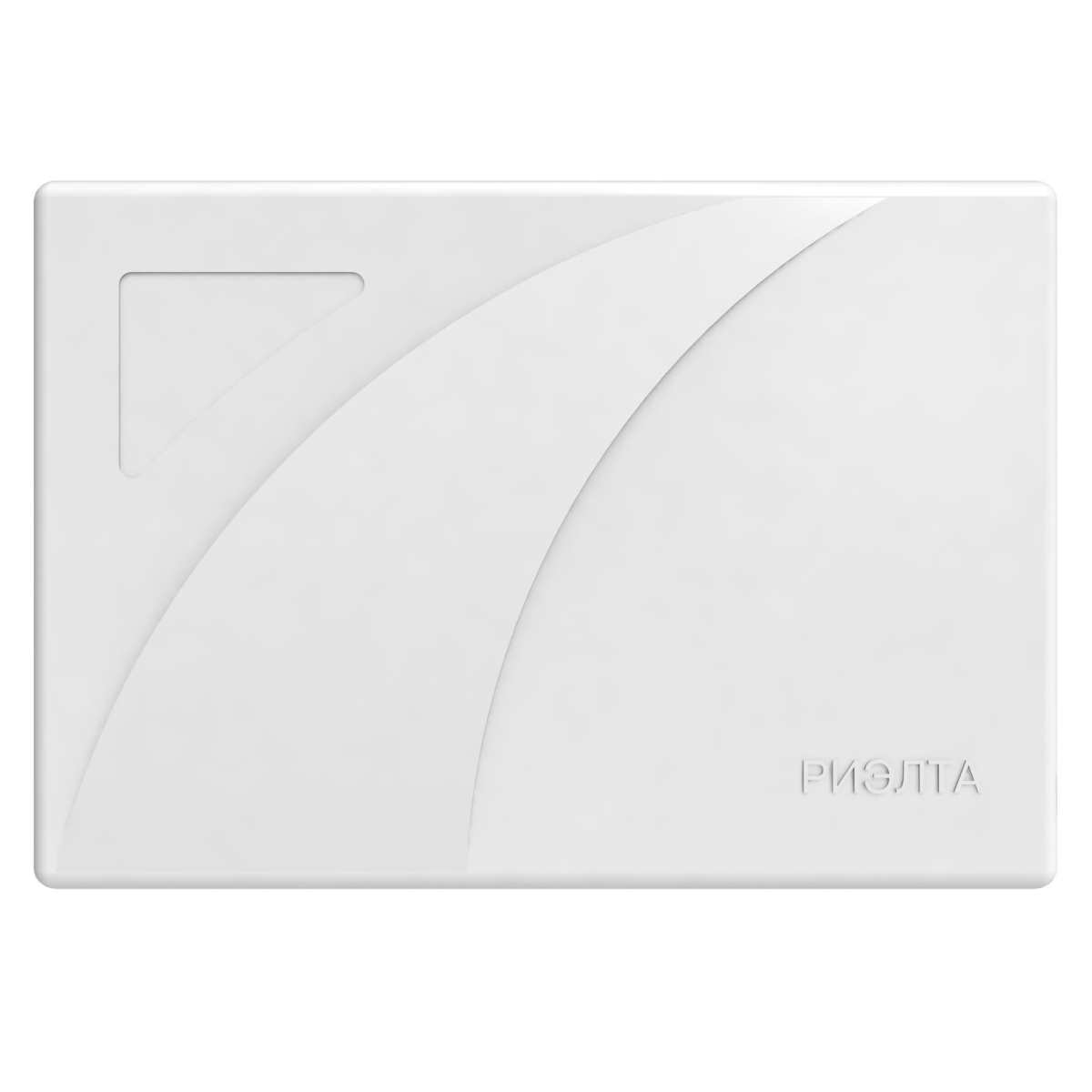

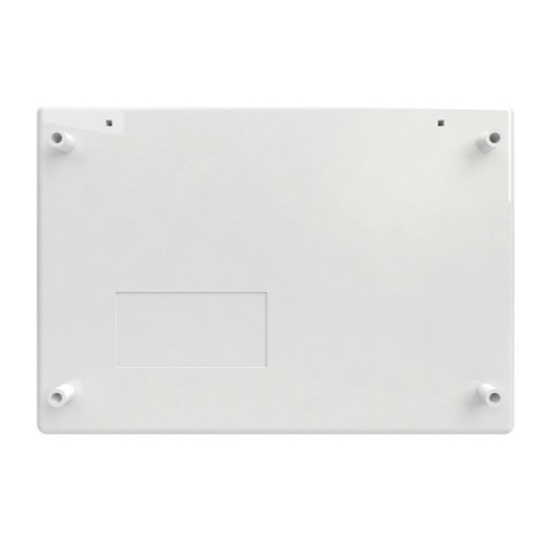

Шорох-5 БОС Извещатель охранный поверхностный вибрационный

Извещатель охранный поверхностный вибрационный ИО313-10

«Шорох-5» (далее - извещатель) предназначен для блокировки строительных конструкций помещений и элементов их инженерно-технической укрепленности.

Основные особенности:

• Извещатель имеет многоблочную конструкцию (является многопозиционным), включающую в себя блок обработки сигналов (далее - БОС) и датчики вибрации (далее - ДВ).
• Датчики вибрации могут быть пьезоэлектрические (далее - ПДВ) и инерционные (далее - ИДВ).
• БОС обеспечивает работу ДВ по адресному шлейфу (далее - АШ) в соответствии с протоколом «Риэлта-Контакт-АДР». Для этого в БОС имеются два драйвера АШ с колодками для подключения ДВ - «LINE1» и «LINE2».
• Состояния ДВ, прошедших процедуру регистрации, и состояние самого БОС трансли­руются на информационные выходы, расположенные на плате БОС.
• БОС может работать с кольцевым, радиальным или комбинированным АШ.
• Электропитание БОС должно осуществляться от внешнего стабилизированного источника питания напряжением постоянного тока от 9 до 15 В. Для подключения основного и, при необходимости, резервного электропитания на плате БОС имеются две колодки -«U1» и «U2».
• БОС формирует следующие виды извещений:
• о времени технической готовности;
• о нормальном состоянии (дежурном режиме);
• о тревоге при обнаружении попыток взлома, разрушения и (или) хищения охраняемой конструкции одним и более ДВ;
• о несанкционированном доступе при вскрытии корпусов БОС или ДВ, а также при отрыве от монтажной поверхности корпусов ДВ;
• «Неисправность».
• Извещение «Неисправность» формируется при:
• снижении напряжения электропитания БОС до (8,4 ± 0,5) В;
• потери связи с ДВ;
• коротком замыкании (далее - КЗ) в АШ;
• низком напряжении питания ДВ по АШ;
• неисправности модуля АШ на плате БОС.
• У БОС имеется встроенный журнал событий с часами реального времени, куда сохраняется информация о последних изменениях состояния БОС и зарегистрированных ДВ.
• У БОС имеется три способа мониторинга состояния и конфигурирования (регистрации ДВ, удаления ДВ и т.д.):
• с помощью ПК с установленным ПО «Конфигуратор Риэлта-АДР» при подключении БОС к ПК по USB;
• с ППК по RS-485 в соответствии с протоколом «РИЭЛТА АДР-485»;
• вручную с помощью соответствующих кнопок на плате БОС.
• БОС может работать в составе приборов приемно-контрольных (далее - ППК). Связь с ППК осуществляется по интерфейсу RS-485 в соответствии с протоколом «РИЭЛТА АДР-485».
• У БОС имеется возможность обновления собственного ПО при подключении по USB или RS-485.

Технические характеристики:

• Тип устройства Блок обработки сигналов
• Контроль вскрытия корпуса Да
• Зона обнаружения Поверхностная
• Максимальное количество подключаемых датчиков вибрации пьезоэлектрических - 20 шт., инерционных - 40 шт.
• Количество контролируемых датчиков до 40
• Напряжение питания от 9 до 15 В
• Входит в список технических средств безопасности ГУВО Росгвардии Да
• Габаритные размеры 163х115х43 мм
• Потребляемый ток до 300 мА
• Температурный диапазон от -30 °С до +55 °С
• Степень защиты, обеспечиваемая оболочкой IP30
