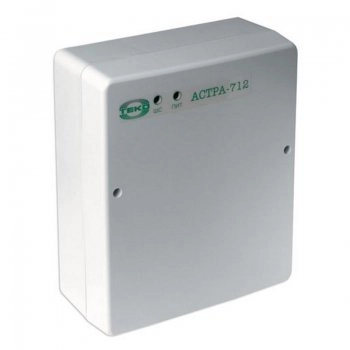

Астра-712/0 источник вторичного электропитания 12...14В, 1А

1 год гарантии

627 просмотров

‹ ›

источник вторичного электропитания 12...14В, 1А, под АКБ-7 А/ч

Назначение

Электропитание устройств охранно-пожарной сигнализации и других электронных устройств постоянным электрическим током с рабочим напряжением 12 В.

Основные особенности:

NEW: изменение конструкции платы
NEW: соответствие всем требованиям ГОСТ Р 53325 и ЕТТ ТСО
NEW: формирование и передача во внешние цепи пяти информационных сигналов через выходы типа Relay
электронная защита от:

перебоев во вторичных цепях при автоматическом переключении на работу от АКБ и обратно
глубокого разряда АКБ
переполюсовки АКБ
короткого замыкания цепи заряда АКБ
короткого замыкания по выходу вторичного питания
перегрузки по выходу вторичного питания

восстановление параметров после устранения причин короткого замыкания или превышения выходного тока
защита по первичной цепи 220 В плавким предохранителем
выключатель первичного напряжения 220 В
двухцветная индикация и звуковое оповещение о состоянии источника питания.

Технические характеристики:

номинальное выходное напряжение источника питания при работе от сети переменного тока12±5% В

выходное напряжение при питании от встраиваемой АКБ	от 10,2 до 13,2 В
максимальный ток нагрузки	1 А
переменная составляющая напряжения на выходе (пиковое значение)	100 мВ
ток, потребляемый от сети	0,2 А
сетевое напряжение	от 187 до 242 В
емкость встраиваемой АКБ	от 7,0 до 7,2 А/ч
время заряда полностью разряженной АКБ, не более	24 ч
напряжение отключения АКБ	10,7 ± 0,3 В
заряд АКБ постоянным напряжением	14,2 В ± 0,2 В
ограничение тока заряда АКБ	360 ± 30 мА
время технической готовности, не более	10 с
масса без АКБ, не более	0,52 кг
масса с АКБ, не более	3 кг
габаритные размеры, не более	165х190х80 мм

Информативность

Соответствие требованиям
НПБ86-2000:

автоматическая защита от короткого замыкания или превышения выходного тока выше максимального
восстановление параметров после устранения причин короткого замыкания или превышения выходного тока
индикация подключения к электрическим сетям, появления неисправностей и наличия аккумулятора
выдача сигналов неисправности при минимальном значении напряжения аккумулятора
сохранение своих параметров при размыкании и коротком замыкании цепи аккумулятора.
