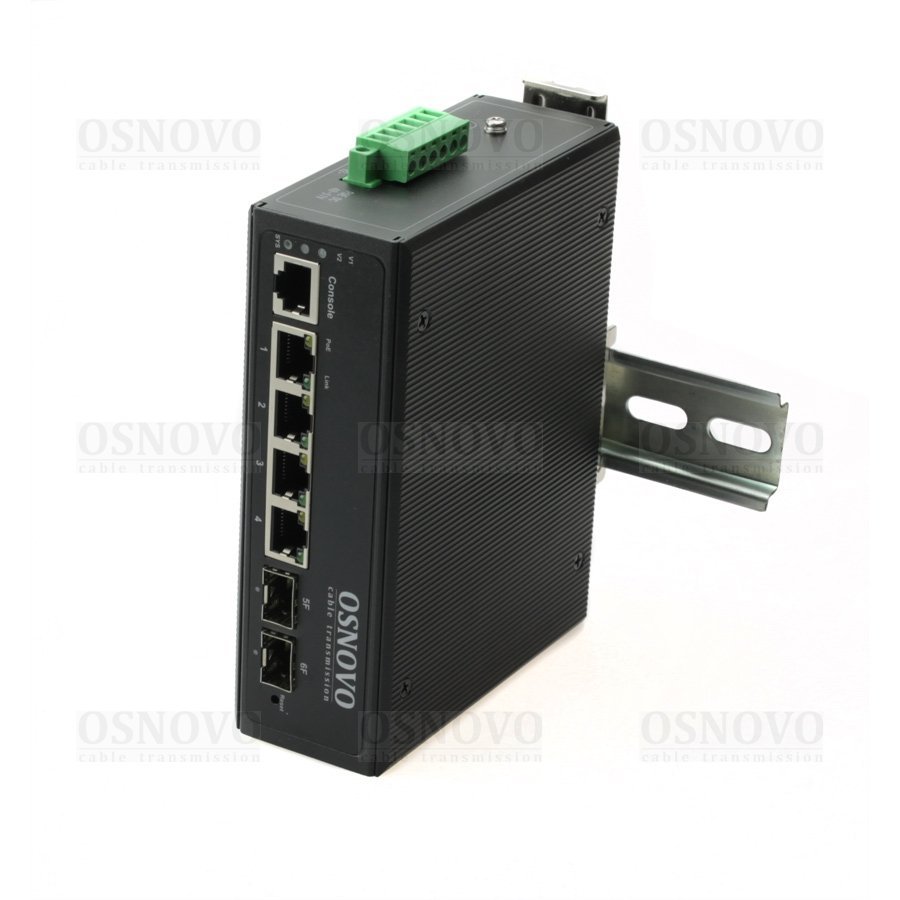

SW-80402-IL(port 90W,360W) Промышленный управляемый (L2+) PoE коммутатор

Промышленный управляемый (L2+) PoE коммутатор Gigabit Ethernet на 6 портов. Порты: 4 x GE (10/100/1000Base-T) с PoE (до 90W)+2 x GE SFP (1000Base-T). Уровень управления L2+. Соответствует стандартам PoE IEEE 802.3af/at/bt. Автоматическое определение и режим антизависания PoE устройств, управление питанием. Суммарная мощность PoE до 360W. Питание DC48-57V(375W). БП в комплект НЕ входит. Монтаж на DIN-рейку. Размеры (ШхВхГ): 47x145x112мм. Рабочая температура: -40…+75°С.

Описание и функционал

Промышленный PoE коммутатор Gigabit Ethernet SW-80402-I на 4 GE RJ45 + 2 GE SFP порта (далее по тексту – коммутатор) предназначен для систем промышленного применения и для установки в уличные станции OSNOVO. В коммутаторе применяются высоконадежные комплектующие с расширенным диапазоном рабочих температур, рассчитанные на эксплуатацию в неотапливаемых помещениях, конструкция корпуса позволяет осуществлять монтаж на DIN-рейку.

Коммутатор оснащен 4мя портами Gigabit Ethernet (10/100/1000 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE и автоматически определяют подключаемые PoE-устройства.

Максимальная выходная мощность на один порт составляет 30 Вт, кроме того первый порт поддерживает стандарт PoE IEEE 802.3bt (максимальная мощность PoE равна 90Вт). При этом общая выходная мощность на 4 порта (PoE бюджет) составляет 180 Вт.

В коммутаторе SW-80402-I предусмотрены два отдельных Gigabit Ethernet (1000 Base-X) SFP порта для подключения к локальной сети, сети Ethernet или другому коммутатору с помощью оптоволоконного кабеля. В качестве SFP-модулей рекомендуется использовать промышленные модули с расширенным температурным диапазоном (в комплект поставки не входят).

Коммутатор может питаться от блоков питания напряжением DC12-57V (в комплект поставки не входит), обладает возможностью подключения источника резервного питания и функцией оповещения при его отключении. Максимальная потребляемая мощность 205 Вт в режиме максимальной нагрузки.

В коммутаторе SW-80402-I предусмотрена функция автоматического определения MDI/MDIX (Auto Negotiation) и защита от превышения максимального тока нагрузки и короткого замыкания (при снятии КЗ подача PoE возобновляется). Также коммутатор имеет отключаемый режим антизависания PoE устройств PDOG (коммутатор автоматически определяет зависшие PoE устройства и перезагружает их путем перезагрузки порта по питанию PoE).

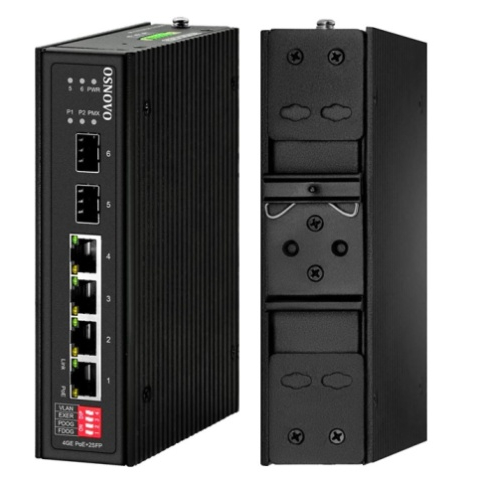

Кроме того коммутатор SW-80402-I оборудован группой DIP переключателей для выбора режимов работы:

• режим изоляции портов VLAN (блокирование передачи данных между портами 1-4 коммутационной матрицы для защиты от сетевого шторма и сетевых атак. Порты могут обмениваться данными только с UPLINK портами);
• режим EXER (также известный как CCTV – увеличение расстояния передачи данных и PoE до 250м при скорости передачи данных 10 Мбит/с);
• режим FDOG (режим антизависания SFP портов)

Коммутатор SW-80402-I имеет встроенные элементы грозозащиты и расширенный диапазон рабочих температур от -40…+80°С, что позволяет применять его в самых различных проектах, предполагающих установку в неотапливаемых помещениях и на улице в термошкафах.

Комплектация*

• Коммутатор SW-80402-I – 1шт.
• Клеммная колодка 6-pin – 1шт.
• Монтажный комплект для крепления – 1к-т.
• Руководство по эксплуатации – 1 шт.
• Упаковка – 1 шт.

Особенности оборудования

• Разработан для эксплуатации в промышленных условиях: рабочая температура -40…+80°С, защита IP40, подходит для установки в уличные станции OSNOVO;
• 2 Gigabit Ethernet SFP-слота (10/100/1000 Base-T);
• 4 Gigabit Ethernet порта с поддержкой PoE (10/100/1000 Base-T);
• Максимальная мощность РоЕ на первом порту – до 90 Вт (PoE IEEE 802.3 af/at/bt), 30Вт (PoE IEEE 802.3 af/at) для портов 2-4;
• Широкий диапазон питания 12-57V (PoE активно только при питании DC 48-57V);
• Режим изоляции портов (возможность блокировки передачи данных между портами 1-4) для защиты от сетевого шторма;
• Режимы антизависания PoE устройств и SFP портов;
• Режим увеличения расстояния передачи данных до 250м (скорость ограничена до 10Мбит/с)
• Встроенная грозозащита 6 кВ (8/20мс).

Типовая схема подключения коммутатора SW-80402-I с использованием PoE

Схема подключения коммутатора SW-80402-I без использования РоЕ.

Технические характеристики
