Gate-4000-Ethernet Контроллер доступа с интерфейсом Ethernet

Контроллер доступа с интерфейсом Ethernet (RJ-45). 8 тыс.ключей, 4 тыс.событий. Один вход считывателей Wiegand-48(Автомат) и Wiegand26. Одно выходное реле. Web-интерфейс для сетевых настроек. Один тревожный вход для разблокировки.

Контроллер Gate-4000-Ethernet – простой и бюджетный сетевой IP контроллер доступа, предназначенный для управления доступом в жилые и производственные помещения с контролем в одну сторону (вход по карте / выход по кнопке) в составе классической СКУД Gate.
Контроллер имеет простой web-интерфейс для начальных сетевых настроек (с возможностью аппаратной блокировки интерфейса для защиты от НСД). Сетевой интерфейс - один порт Ethernet (4 wire), розетка RJ45 с индикацией. Контроллер имеет один вход для подключения считывателя. Входной интерфейс Wiegand-48(автомат) с поддержкой стандартного Wiegand-26. Один тревожный вход контроллера обеспечивает его разблокировку в случае получения тревожного сигнала. Одно вызодное реле (NO/NC) обеспечивает управление исполнительным устройством. Есть входы для датчика прохода (геркон) и кнопки выхода.

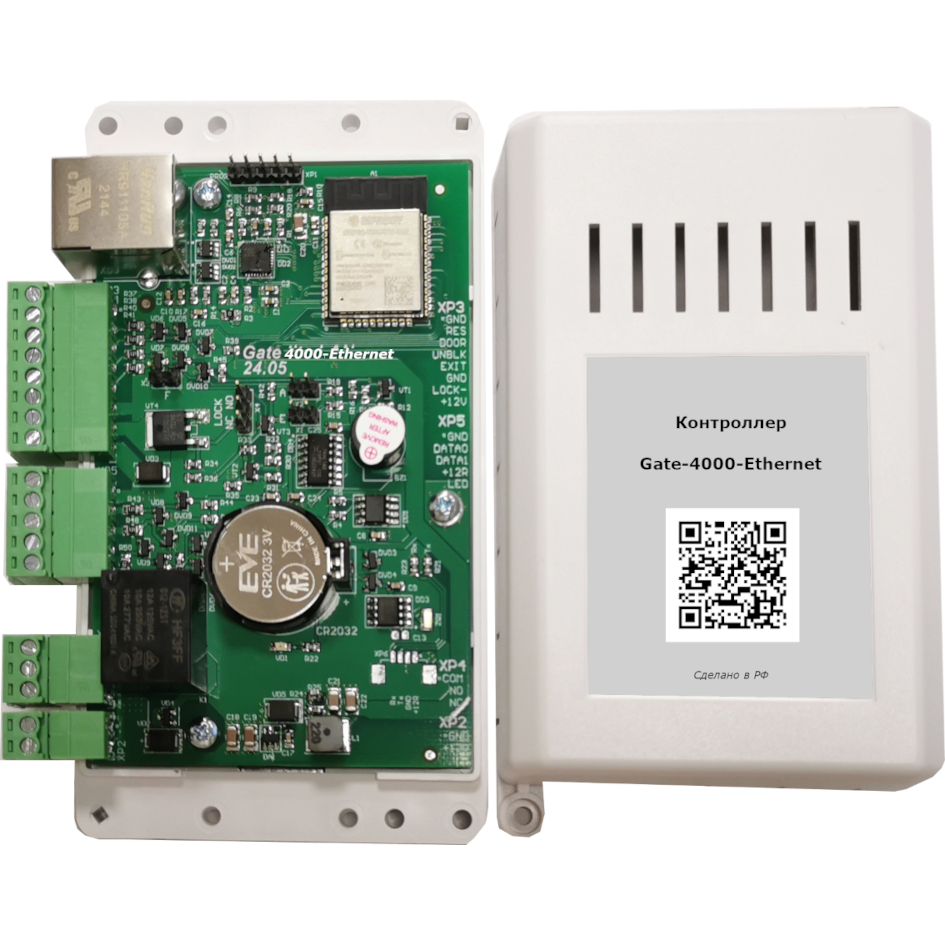

Контроллер выпускается в компактных пластиковых корпусах с возможностью крепления на DIN рейку или под винт.

Технические характеристики:

• Напряжение питания                                                               12 В
• Потребляемый ток:  не более                                                 100 мА
• Тип сетевого подключения                                                      Ethernet
• Входной интерфейс считывателя                             Wiegand 48 (автомат) с поддержкой стандартного Wiegand-26
• Тревожный вход                                                                       1 (разблокировка контроллера)
• Кол-во подключаемых считывателей                                     1
• Кол-во управляемых реле (NO/NC/COM)                              1
• Параметры реле:                                                                     24 VDC / 5 A
• Ёмкость банка памяти ключей                                                8 тыс.
• Ёмкость банка памяти событий                                              4 тыс.
• Габариты (мм)                                                                          75х135х35

Контроллер поставляется с сетевыми настройками по умолчанию:
IP-адрес 192.168.0.66, маска подсети 255.255.255.0, основной шлюз 192.168.0.1, порт 5000; звук — выключен; логин/пароль web-интерфейса: admin/admin.
Настройка сетевых параметров осуществляется через Web-интерфейс или штатную утилиту «Gate-Ethernet Configuration Tool»:

• Подключить контроллер к питанию и сети Ethernet (загрузка микропрограммы занимает около 3 с);
• Подключиться через Web-интерфейс по заводскому ip-адресу 192.168.0.66; логин:admin, пароль:admin;
• Произвести необходимые настройки и сохранить их (при этом происходит перезагрузка контроллера).

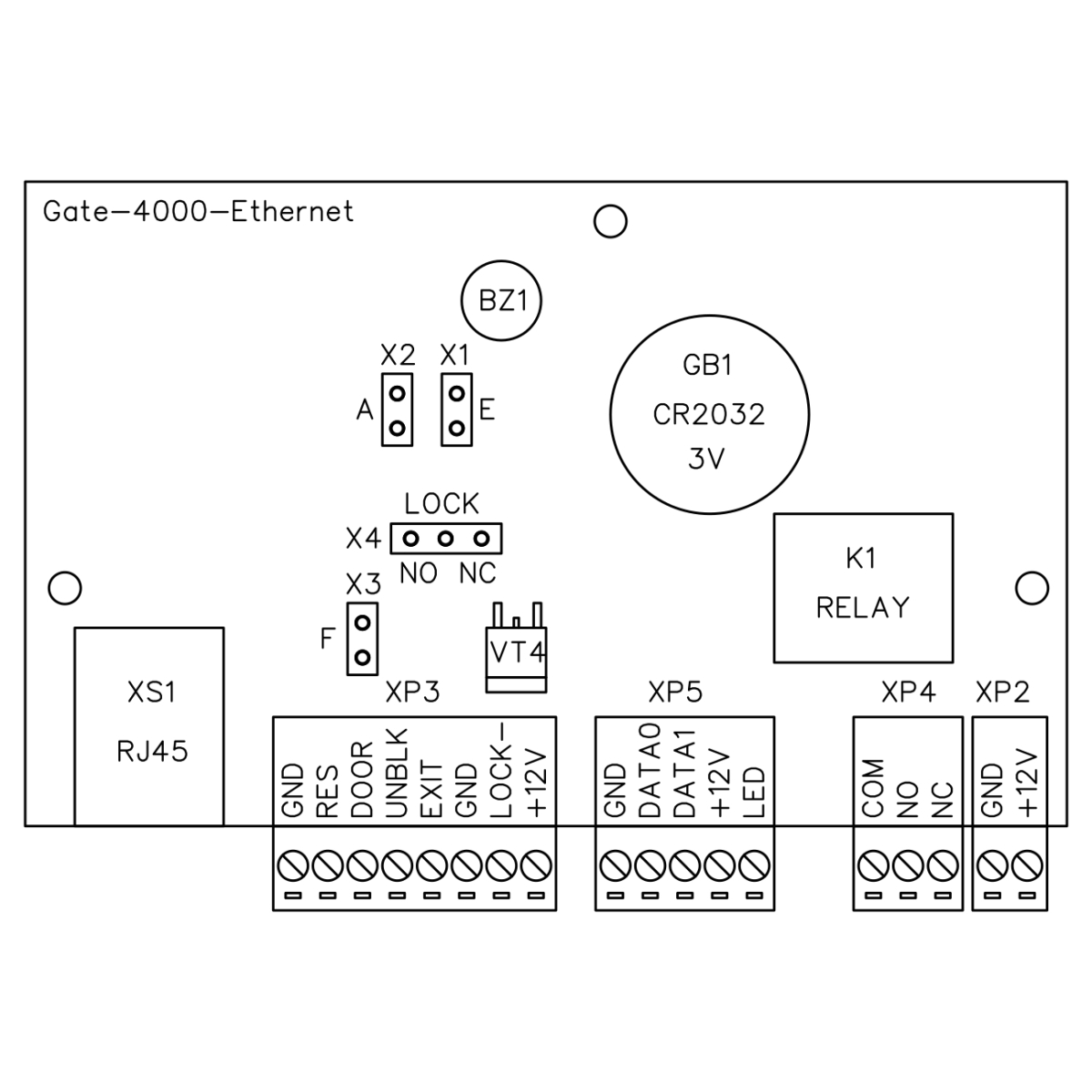

Для повышения защищенности контроллера от НСД доступность web-интерфейса задается оператором с помощью джампера - A (X2): джампер надет - web страница доступна; джампер снят - web страница не активна. После завершения всех начальных настроек, при вводе в эксплуатацию, рекомендуется снять джампер А(Х2).

Сброс в заводские настройки:

• выключить питание устройства и установить джампер "E"(Х1);
• включить питание: контроллер начнёт издавать короткие звуковые сигналы;
• через 5 секунд снять джампер Е: контроллер в течение 3х секунд автоматически перезагрузится с заводскими параметрами по умолчанию.
