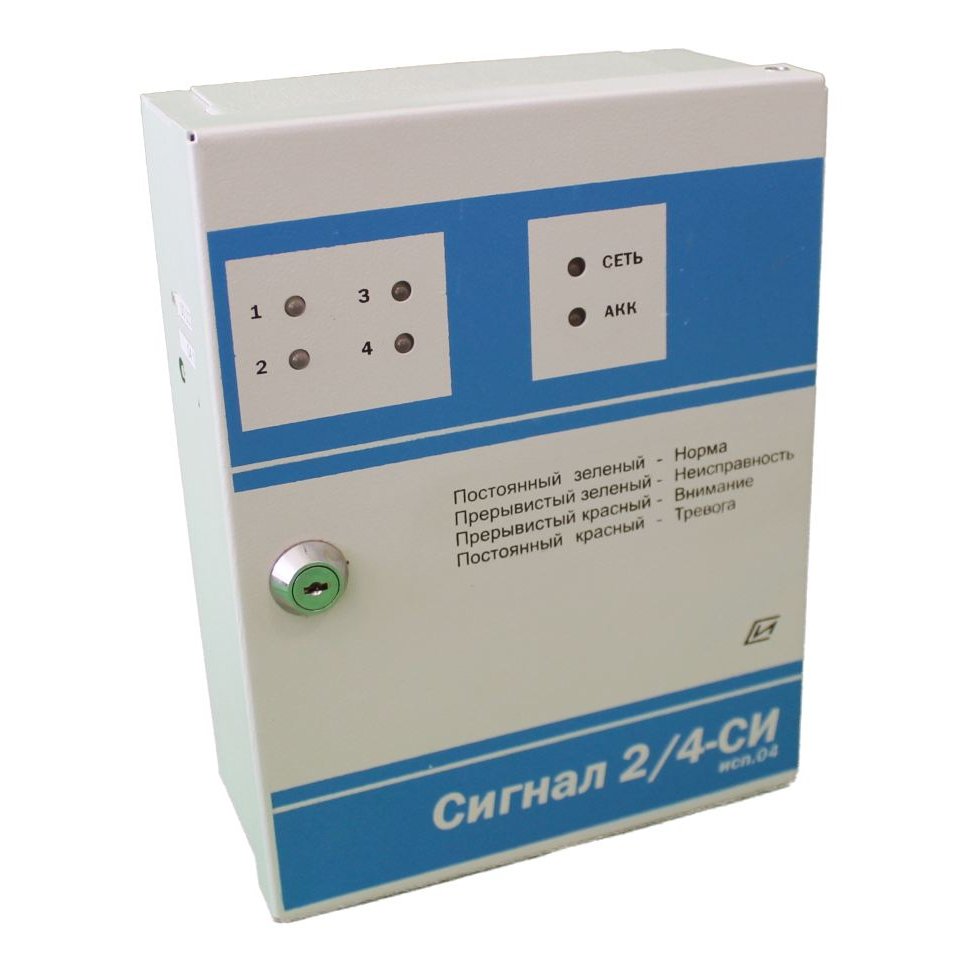

Сигнал-2/4 СИ исп.4 (4 ШС, КЦЦ) приемо-контрольный прибор на 4 шлейфа

Производитель: Специнформатика-СИ
- Поделиться
- В избранное
- К сравнению
Код товара: 091-016

1473 просмотра

Аналоги (2):

Сравнить

‹ ›

Описание
Характеристики
Документация

Приемно-контрольный прибор пожарной и/или охранной сигнализации на 4 шлейфа с контролем целостности цепей оповещения

Прибор ППКОП «Сигнал 2/4-СИ» исп.04 (4 ШС, КЦЦ) имеет аналогичное назначение с прибором ППКОП «Сигнал 2/4-СИ» исп.04 (4 ШС) и отличается наличием дополнительной функции контроля целостности цепи.

Назначение:

Приемно-контрольный прибор ППКОП «Сигнал 2/4-СИ» исп.04 (4 ШС, КЦЦ) предназначен для приема и отображения извещений «Норма», «Внимание», «Пожар», «Проникновение» и «Неисправность», поступающих от пожарных и охранных извещателей по шлейфам сигнализации и управления звуковым и световым оповещателями, трансляции тревожных извещений на ПЦН, выдачи стартового импульса на приборы управления пуском систем пожаротушения, дымоудаления, оповещения.

Прибор обеспечивает:

непосредственно из меню прибора, задание режимов функционирования шлейфов, режимов включения реле с задержкой или без задержки
световую и звуковую индикацию извещений «Норма», «Внимание», «Пожар», «Проникновение» и «Неисправность»
формирование стартового импульса на приборы управления пуском систем пожаротушения, дымоудаления, оповещения при пожаре
контроль исправности каждого ШС на обрыв и короткое замыкание
контроль целостности внешних цепей «ОС» и «ОЗ»
контроль вскрытия корпуса
трансляцию извещения «Неисправность» размыканием цепи «НЕИС» при возникновении неисправности в любом ШС, неисправности цепей внешних оповещателей звукового и светового, вскрытии прибора или отсутствии питания прибора
трансляцию извещения «Пожар» размыканием цепи «ПЦН»
трансляцию извещения «Проникновение» на ПЦН размыканием цепи реле «РТ», шлейфа работающего в режиме охранный
контроль и индикацию состояни

Технические характеристики:

Шлейфы сигнализации
Информационная ёмкость, ШС	4
Ток, потребляемый пожарными извещателями от ШС, не более	3,0 мА
Ток, потребляемый охранными извещателями от ШС, не более	1,8 мА
Напряжение в шлейфах сигнализации	16 … 24 В
Сопротивление проводов шлейфа без выносного элемента, не более	220 Ом
Электропитание прибора
Напряжение питания от сети переменного тока частотой 50 Гц	220 В +10%-15%
Мощность, потребляемая от сети, не более	20 ВА
Напряжение питания от внутреннего источника постоянного тока	10,8 … 15 В;
Ток, потребляемый от аккумуляторной батареи в дежурном режиме, не более	0,29 А
Продолжительность работы в дежурном режиме от аккумуляторной батареи	27 ч
Габаритные размеры
Габаритные размеры, не более	240 х 180 х 85 мм
Отсек под аккумуляторную батарею размером, не более	155 х 70 х 105 мм
Прочие характеристики
Масса без аккумуляторной батареи, не более	2,0 кг
Диапазон рабочих температур	от минус 30 до +50 °С
Степень защиты оболочки прибора по ГОСТ 14254	IP20

Комплектация:

Наименование	Кол-во	Примечание
Прибор ППКОП «Сигнал 2/4-СИ» исп.04 (4 ШС, КЦЦ)	1
Ключ механического замка	2
Соединители с аккумулятором	2
Элемент выносной Резистор С1-4-0,25-4,7кОм±5%	8
Резистор С1-4-0,25-1,5 кОм±5%	2	Выносной элемент
Диод КД521	2	Выносной элемент
Дополнительный элемент Диод 1N5400	2
Руководство по эксплуатации	1
