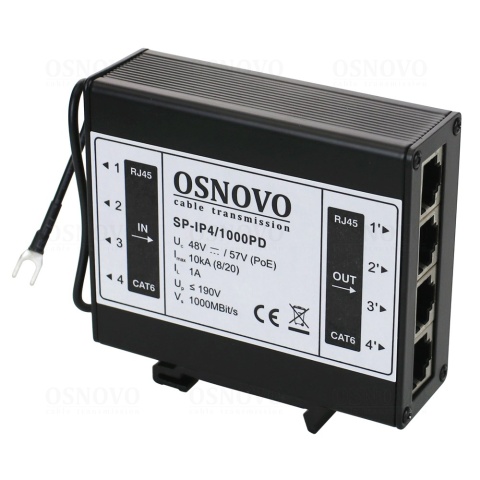

SP-IP4/1000PD Устройство грозозащиты

  • Производитель: OSNOVO
  • Код товара: 494-535
14974 OSNOVO
402 просмотра
15159.00 ₽
Рекомендованная цена
14 161 ₽
Интернет-цена
В наличии
Склад поставщика: > 10 шт
Оставить отзыв

Устройство грозозащиты для локальной вычислительной сети на 4 порта (скорость до 1000 Мбит/с) с защитой линий PoE (802.3 af/at/bt, методы A+B, контакты 1/2, 3/6, 4/5, 7/8) Двухступенчатая защита. Максимальное длительное рабочее напряжение (Uс) DC57V. Номинальный ток разряда (8/20 мкс, In) 2,5kA. Суммарный ток разряда (8/20 мкс, Itotal) 10kA. Время отклика 1нс. 4 входа (RJ-45), 4 выхода (RJ-45). Монтаж на DIN-рейку. Размеры (ШхВхГ): 30x90x83мм. Рабочая температура: -40…+80°С.

Описание и функционал

Устройство грозозащиты для локальной вычислительной сети на 4 порта с поддержкой PoE

Данное устройство предназначено для надежной защиты линий локальной вычислительной сети (LAN) от импульсных перенапряжений, вызванных ударами молний и другими источниками грозовых воздействий, а также для защиты оборудования в сетях с питанием по технологии PoE (Power over Ethernet).

Особенности модели:

  • Обеспечивает защиту четырех независимых каналов передачи данных.
  • Скорость передачи данных: до 1000 Мбит/с (Gigabit Ethernet), что позволяет использовать устройство в современных высокоскоростных сетях.
  • Поддержка PoE: совместимость с технологиями 802.3af, 802.3at и 802.3bt, реализованными на методах A и B, с защитой контактов питающей линии 1/2, 3/6, 4/5 и 7/8.
  • Двухступенчатая защита: устройство реализует двухуровневую схему защиты, эффективно снижая риск повреждения оборудования от высоковольтных импульсов.
  • Номинальный ток разряда (In, 8/20 μs): 2,5 кА — величина разрядного тока, которую устройство способно выдерживать многократно без потери функциональности.
  • Суммарный ток разряда (Itotal, 8/20 μs): 10 кА — максимальный импульсный ток разряда на все каналы суммарно.
  • Время отклика: 1 наносекунда — мгновенная реакция на импульс перенапряжения, что значительно повышает эффективность защиты.
  • Монтаж: устройство предназначено для установки на стандартную DIN-рейку, облегчая интеграцию в распределительные шкафы и автоматические системы.

Применение:

  • Защита сетевого оборудования в офисах, промышленных предприятиях и дата-центрах.
  • Обеспечение устойчивой работы сетей с питанием PoE, включая IP-камеры видеонаблюдения, VoIP-телефоны, беспроводные точки доступа и другие PoE-устройства.
  • Интеграция в системы локальных вычислительных сетей с требованием высокоскоростной передачи данных и надежной грозозащиты.

Преимущества:

  • Высокая скорость передачи данных без потери качества сигнала.
  • Надежная двухступенчатая защита обеспечивает долговечность подключенного оборудования.
  • Широкий температурный диапазон и компактный корпус делают устройство универсальным для различных условий эксплуатации.
  • Совместимость с современными стандартами PoE позволяет использовать устройство в актуальных сетевых конфигурациях.

Схема подключения

Комплект поставки

Технические характеристики

Название характеристикиЗначение
Артикул14974
НазначениеЗащита цепи Ethernet+PoE
Скорость передачи данных(Мбит/с): 1000
Кол-во портов4
Время срабатывания(нс): <1
POEIEEE802.3af/at/bt (60Вт); Метод подачи PoE: A + B
Защищаемые контакты1, 2, 3, 4, 5, 6, 7, 8
Номинальный ток разряда 8/20мкс (кА)2.5
Максимальный ток разряда 8/20мкс (кА)10
Номинальное рабочее напряжение48 В
Максимальное рабочее напряжение57 В
Вносимые потери (дБ)<2
ПодключениеRJ45х 4 (вх.); RJ45х 4 (вых.)
Способ монтажана DIN-рейку
Рабочая температура-40…+80 °C
Размеры(ШхВхГ) (мм): 30х90х83
Масса изделиянетто (кг): 0.23
Объем брутто (м3)0.0002
ДополнительноСоответствует ГОСТ IEC 61643-21-2014
Единица измерения1 шт
Габариты30x90x83 мм
Количество портов PoE4
Общее количество портов4
Количество портов4 входа и 4 выхода, интерфейс RJ-45.
Максимальное длительное рабочее напряжение (Uc)DC 57 В — обеспечивает надежную работу при стандартных условиях эксплуатации.
Габаритные размерыкомпактные 30 х 90 х 83 мм, что позволяет минимизировать занимаемое место.
Рабочая температура — особенностиот -40 до +80°C — широкий температурный диапазон, обеспечивающий бесперебойную работу в различных климатических условиях.
Материалы и конструкциякорпус из прочного и огнестойкого материала, обеспечивающий защиту внутренней электроники от механических повреждений и внешних воздействий.
КомплектацияУстройство грозозащиты SP-IP4/1000PD – 1шт; Руководство по эксплуатации – 1шт; Упаковка – 1шт.
