ИБП-1224 исп.2 источник резервного питания

  • Производитель: Сигма-ИС
  • Код товара: 007-473

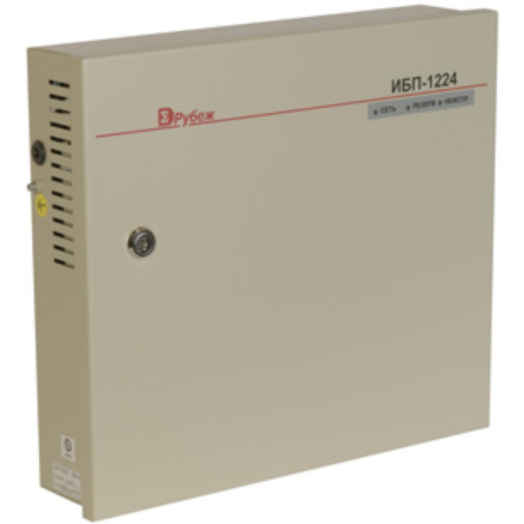

Сигма-ИС ИБП-1224 исп.2
341 просмотр
35800.00 ₽
Рекомендованная цена
32 220 ₽
Наличие и срок поставки уточняйте
Под заказ
Курьерская доставка
бесплатно
Доставка в ПВЗ
бесплатно
Оставить отзыв

источник резервного питания постоянного тока 12 и 24В, рабочее напряжение сети 187-242В, мощность 250Вт, три выхода: 1-й 24В/4А, 2-й 24В/3А, 3-й 12В/3А, суммарный ток 10А, аккумуляторный отсек на 4 АКБ 12В 18Ач, интерфейс RS-485, защита от КЗ, перенапряжения, перегрузки, металлический корпус, настенный монтаж, 430x175x355 мм, масса 10 кг без АКБ

Описание и функционал

Сигма-ИС ИБП-1224 исп.2 - предназначен для электропитания напряжением постоянного тока устройств системы охранно-пожарной сигнализации, аппаратуры управления установок пожаротушения и инженерного оборудования в составе приборов приемно-контрольного и управления ППКОПУ «Р-08», ППКОП «Р-060», ППКОП «Р-07-3».

Источник обеспечивает:

  • автоматический переход на резервное питание при отключении сети переменного тока;
  • контроль напряжения сети переменного тока;
  • контроль состояния аккумуляторной батареи (БА);
  • заряд аккумуляторной батареи при наличии сети переменного тока;
  • предохранение аккумуляторной батареи от глубокого разряда;
  • защиту выхода от короткого замыкания и перегрузки;
  • защиту выхода от перенапряжения;
  • формирование сигналов встроенного контроля и диагностики;
  • формирование сигнала несанкционированного вскрытия ИБП;
  • передачу состояния ИБП на блок центральный процессорный (БЦП) по линии связи типа «токовая петля»;
  • передачу информации о токе потребления нагрузки в БЦП по линии связи RS485.
  • Источник предназначен для эксплуатации в закрытых помещениях.

Технические характеристики

Название характеристикиЗначение
Напряжение первичной сетипеременного тока частотой (50±1) Гц, В 187 … 242
Количество выходов3
Мощность, потребляемая от сетипеременного тока при номинальном токе всех выходов, Вт, не более 250
Суммарный ток всех выходов, А,не более 10
Выходное напряжение постоянного тока 1-го выхода, В- при наличии напряжения сети переменного тока 26,0±5%; - при пропадании напря-жения сети переменного тока 21,0 …27; Номинальный ток 1-го выхода, А, не более 4
Выходное напряжение постоянного тока 2-го выхода, В- при наличии напряжения сети переменного тока 26,0±5%; - при пропадании напряжения сети переменного тока 21,0 …27; Номинальный ток 2-го выхода, А, не более 3; Максимальный ток 2-го выхода (в течении не более10 с), А 4
Выходное напряжение постоянного тока 3-го выхода, В- при наличии напряжения сети переменного тока 13,0±5%; - при пропадании напряжения сети переменного тока 13,0±5%; Номинальный ток 3-го выхода, А, не более 3; Максимальный ток 3-го выхода (в течение не более 10 с), А 3; Максимальный ток заряда аккумуляторов, А 1,5; Амплитуда пульсаций, мВ, не более 200; Напряжение автоматического отключения аккумулятора от нагрузки при разряде, В 19,0…20,0; Максимальная емкость аккумуляторов, А/ч 17
Номинальное напряжениеаккумуляторной батареи, В 4х12
Интерфейс связи с БЦПRS-485
Максимальная протяженность линии связи БЦП с СУ (без ретрансляторов), м1200
Линия связиСимметричная экранированная витая пара
Скорость обмена с СУ, бод9600, 19200
Характеристика выхода сигнала «Исправность»Гальванически-развязанный
Максимальное напряжение выхода сигнала «Исправность»(при состоянии «закрыт»)30
Ток утечки выхода сигнала «Исправность» (при состоянии «закрыт»), мкА,не более 1
Максимальное падение напряжения на выходе сигнала «Исправность» (при состоянии «открыт»), В1,2
Максимальный ток выхода сигнала «Исправность» (при состоянии «открыт»), мА,не более 20
Размеры зоны расположения аккумуляторов, мм,не менее 405х160х180
Габаритные размеры, мм, не более430х175х355
Масса(без БА), кг,не более 10
Единица измерения1 шт
Габариты405x160x180 мм
Масса изделия10.00 кг
Цвет корпусаСерый
СертификацияИБП-1224 исп.2 в отличие от ИБП-1224 исп.1 имеет увеличенный объем аккумуляторного отсека (четыре АКБ 12 В, 18 Ач), что значительно увеличивает время работы от резерва при отключении сети переменного тока.
Выход1: (26 В, 2 А) - исп.1; (26 В, 4 А) - исп.2.
Выход — особенности2: (26 В, 2 А) - исп.1; (26 В, 3 А) - исп.2.
Выход — особенности3: (13 В, 2 А) - исп.1; (13 В, 3 А) - исп.2.
Условия эксплуатациитемпература окружающей среды от –10 до +40 °С; предельное значение относительной влажности воздуха не более 90% (при +25 °С).
