ИБП-24 резервированный источник питания

Производитель: Сигма-ИС
- В избранное
Код товара: 007-474

350 просмотров

11000.00 ₽

Рекомендованная цена

9 900 ₽

Наличие и срок поставки уточняйте

Под заказ

Оставить отзыв

Описание
Документация
Отзывы
Консультация

резервированный источник питания с выходным напряжением 24 В, ток 2,5 А, напряжение сети 220 В, пульсации не более 100 мВ, защита от глубокого разряда, короткого замыкания и переполюсовки, максимальная емкость аккумуляторов до 9 Ач, 254х233х77 мм, масса 3 кг, корпус металлический, линии связи токовая петля, -10…+40 °C

Описание и функционал

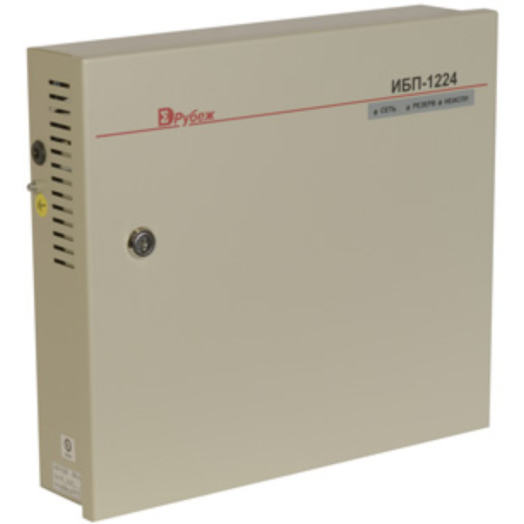

Сигма-ИС ИБП-1224 исп.1 предназначен для электропитания напряжением постоянного тока устройств системы охранно-пожарной сигнализации, аппаратуры управления установок пожаротушения и инженерного оборудования в составе приборов приемно-контрольного и управления ППКОПУ «Р-08», ППКОП «Р-060», ППКОП «Р-07-3».

Источник имеет три выхода для подключения нагрузки, включая:

возможность работы от аккумуляторной батареи (БА).
Предусмотрена установка дополнительной платы сетевого контроллера управления пожаротушением СКУП-01, предназначенного для контроля и формирования пусковых импульсов аппаратуры пожаротушения и инженерного оборудования.

Источник обеспечивает:

автоматический переход на резервное питание при отключении сети переменного тока;
контроль напряжения сети переменного тока;
контроль состояния аккумуляторной батареи (БА);
заряд аккумуляторной батареи при наличии сети переменного тока;
предохранение аккумуляторной батареи от глубокого разряда;
защиту выхода от короткого замыкания и перегрузки;
защиту выхода от перенапряжения;
формирование сигналов встроенного контроля и диагностики;
формирование сигнала несанкционированного вскрытия;
передачу состояния на блок центральный процессорный(БЦП) по линии связи типа «токовая петля»;
передачу информации о токе потребления нагрузки в БЦП по линии связи RS 485.
Источник предназначен для эксплуатации в закрытых помещениях.

Условия эксплуатации:

отсутствие в воздухе паров агрессивных сред (кислот, щелочей и прочих).

Технические характеристики

Название характеристики	Значение
Напряжение первичной сети	переменного тока частотой (50±1) Гц, В 187 … 242
Количество выходов	3
Мощность, потребляемая от сети	переменного тока при номинальном токе всех выходов, Вт, не более 100
Суммарный ток всех выходов, А,	не более 3
Выходное напряжение постоянного тока 1-го выхода, В	при наличии напряжения сети переменного тока 26,0±5%; при пропадании напряжения сети переменного тока 21,0 …27; Номинальный ток 1-го выхода, А, не более 2
Выходное напряжение постоянного тока 2-го выхода, В	при наличии напряжения сети переменного тока 26,0±5%; при пропадании напряжения сети переменного тока 21,0 …27; Номинальный ток 2-го выхода, А, не более 2; Максимальный ток 2-го выхода (в течении не более10 с), А 4
Выходное напряжение постоянного тока 3-го выхода, В	при наличии напряжения сети переменного тока 13,0±5%; при пропадании напряжения сети переменного тока 13,0±5%; Номинальный ток 3-го выхода, А, не более 2; Максимальный ток 3-го выхода (в течение не более 10 с), А 3; Максимальный ток заряда аккумуляторов, А 1,5; Амплитуда пульсаций, мВ, не более 200; Напряжение автоматического отключения аккумулятора от нагрузки при разряде, В 19,0…20,0; Максимальная емкость аккумуляторов, А/ч 17
Номинальное напряжение	аккумуляторной батареи, В 24 (2х12)
Интерфейс связи с БЦП	RS-485
Максимальная протяженность линии связи БЦП с СУ (без ретрансляторов), м	1200
Линия связи	Симметричная экранированная витая пара
Скорость обмена с СУ, бод	9600, 19200
Характеристика выхода сигнала «Исправность»	Гальванически-развязанный
Максимальное напряжение выхода сигнала «Исправность»(при состоянии «закрыт»)	30
Ток утечки выхода сигнала «Исправность» (при состоянии «закрыт»), мкА,	не более 1
Максимальное падение напряжения на выходе сигнала «Исправность» (при состоянии «открыт»), В	1,2
Максимальный ток выхода сигнала «Исправность» (при состоянии «открыт»), мА,	не более 20
Размеры зоны расположения аккумуляторов, мм,	не менее 365х175х80
Габаритные размеры, мм, не более	385х340х90
Масса(без БА), кг,	не более 6,5
Единица измерения	1 шт
Габариты	365x175x80 мм
Масса изделия	6.50 кг
Цвет корпуса	Серый
Входы, выходы и реле	выход 1 (26 В, 2 А)
Питание и электрические параметры	выход 1 (26 В, 2 А, максимальный ток в течение 10 с, не более 4 А)
Питание и электрические параметры — особенности	выход 1 (13 В, 2 А, максимальный ток в течение 10 с, не более 4 А).
Температурный диапазон	температура окружающей среды от –10 до +40 °С
Температурный диапазон — особенности	предельное значение относительной влажности воздуха не более 90% (при +25 °С)
