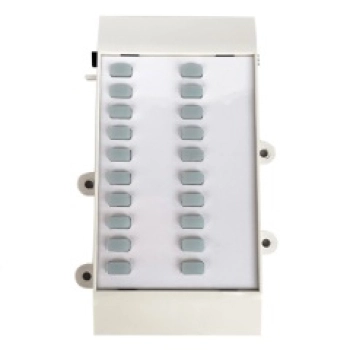

ИД-БИС-М1 блок индикации состояний и управления

  • Производитель: Сигма-ИС
  • Код товара: 495-026
Сигма-ИС ИД-БИС-М1
324 просмотра
10200.00 ₽
Рекомендованная цена
9 180 ₽
Наличие и срок поставки уточняйте
Под заказ
Оставить отзыв

блок индикации состояний и управления, 20 трехцветных индикаторов, дополнительный модуль, 10-28 В постоянного тока, ток потребления до 70 мА при 24 В, управление до 20 объектов, связь по RS-485 через основной модуль,128x170x26 мм, -10…+50°С

Описание и функционал

При питании от адресного шлейфа модуль работает в импульсном режиме.

Не рекомендуется подключать на один шлейф более одного потребителя, поскольку модуль не сможет определить повреждение в одном из потребителей.

Модуль является интерфейсным модулем для подключения к системе нагрузок и сам по себе не осуществляет управление тушением. Принятие решения осуществляется на центральном контроллере системы (ППК Рубикон).

Технические характеристики

Название характеристикиЗначение
Ток потребления, максимальное значение, мАв режиме ожидания - 1; в режиме активации - 30
Максимальное (активное) сопротивление проводов безадресного шлейфа, Омна мощную нагрузку - 10; на слаботочную нагрузку - 100; Минимальное сопротивление изоляции проводов безадресного шлейфа, кОм - 20
Ток выхода, мАпри тестировании цепи выхода, не более - 5; рабочий, не более - 500; Напряжение выхода, не более, В - 12; Максимальная емкость безадресного ШС, нФ - 20; Время выхода на рабочий режим после включения питания, не более, с - 200; Время задержки выдачи первого импульса на выход после получения команды, не более, с - 15; Максимальная средняя мощность на выход, Вт - 1
Степень защиты оболочкиот воздействия окружающей среды по ГОСТ 14254-96 - IP20
Диапазон рабочих температур, °С --10 … +60
Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре+25°С, без конденсации влаги) - 0…93%
Габаритные размеры164x110x33 мм
Масса, кг, не более0,35
Единица измерения1 шт
Масса изделия0.35 кг

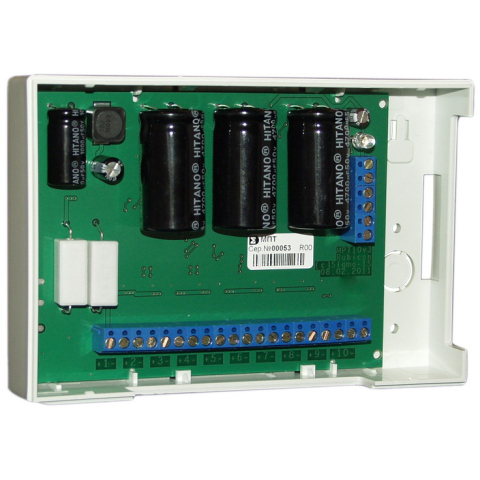

СовместимостьСигма-ИС МПТ-10 "Рубикон"- адресный модуль пожаротушения (управления), входящий в состав АСБ «Рубикон», предназначен для подключения к системе неадресных оповещателей или пиропатронов с параметрами активации не превышающими 12В и 0,5А.
Допустимая нагрузкаМодуль имеет 10 пар клемм для подключения внешних цепей с нагрузками, способен выдавать на нагрузку напряжение до 12 В при токе до 0,5 А.
СертификацияГарантированная длительность импульса 12В, 0,5 А составляет 0,7 сек, пауза до следующего импульса не более 10 сек.
ПокрытиеПри ограничении выхода 12 В до 100мА (световые табло или порошковые модули типа «Буран») паузы между импульсами отсутствуют.
Сертификация — особенностиПри подключении дополнительного источника питания выходное напряжение ограничивается напряжением этого источника питания, ток всех нагрузок может достигать 0,5А постоянно без пауз.
Допустимая нагрузка — особенностиМПТ-10 "Рубикон" осуществляет контроль шлейфов на обрыв и короткое замыкание, пропуская ток 5 мА через нагрузку.
