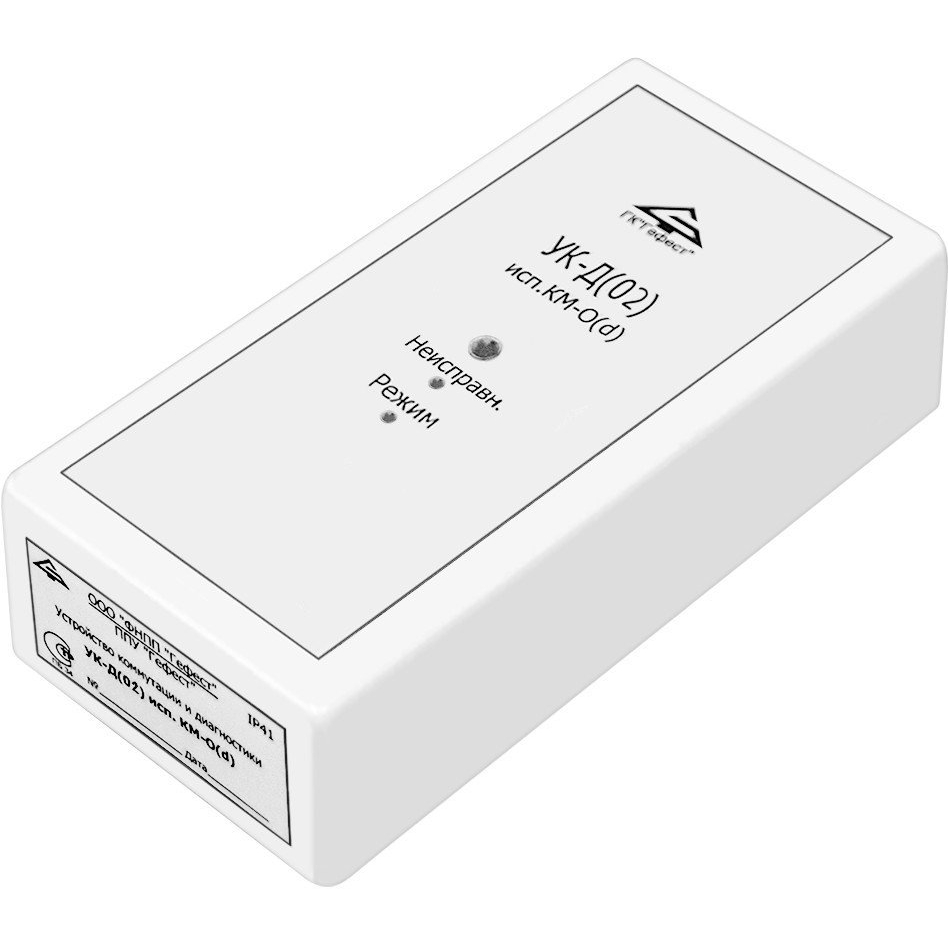

УК-Д (02) исп. КМ-О (24В) Устройство контроля и диагностики

Устройство контроля и диагностики для работы в составе многокомпонентного прибора управления пожарного ППУ , для контроля целостности цепей нормально включенных/выключенных обмоток исполнительных элементов, работающих от сети 220 В, U-линии связи20…28 В, I-потр.8 мА (в режиме ПУСК), U-коммут.250 В/1А, IP41, t-раб.-30…+55°C, 147х72х37 мм

УК-Д (02) включается в диагностируемую линию связи управляющего устройства: устройства контроля линий связи и пуска базового УКЛСиП (Б) или устройства контроля линий связи и пуска релейно-прецизионного УКЛСиП (РП). УК-Д(02) применяется для контроля целостности цепей исходно выключенных и исходно включенных обмоток исполнительных элементов, работающих от сети 220 В. При подключенных и исправных исполнительных элементах устройство формирует в ЛС сигнал «Норма». При обрыве линии или неисправности обмотки исполнительного устройства УК-Д(02) формирует в ЛС сигнал «Неисправность». В УК-Д(02) предусмотрено включение пускового реле с помощью технологического тумблера, установленного в устройстве. Если полярность напряжения в линии связи изменилась на противоположную (режим «Пуск»), тогда срабатывает реле подачи или снятия напряжения с исполнительных элементов. При этом реле УК-Д(02) самоблокируется - это необходимо для удержания исполнительных элементов в режиме «Пуск» при возможной неисправности линии связи до УК-Д(02).

Особенности:

УК-Д(02) обладает функцией «защелки», т.е. после включения пускового реле и снятия напряжения с линии связи реле продолжает находиться во включенном состоянии. ОБРАЩАЕМ ВНИМАНИЕ на то, что испытания приборов УКЛСИП (С) и УКД (02) исп. КМ-О проводились только с приводами фирмы BELIMO. С остальными приводами испытания данных приборов не проводились! Для возможности установки большого количества УК-Д(02) в ЛС УКЛСиП(Б) или УКЛСиП(РП), в устройстве предусмотрен «эстафетный» режим пуска. Команда «Пуск» передается по цепочке и пусковое реле в каждом следующем УК-Д(02) срабатывает с задержкой 100 мс по отношению к предыдущему.

Технические характеристики:
