STE-01HP-B High PoE репитер
- Производитель: Beward
- Код товара: 501-827
High PoE репитер IEEE 802.3 af/at (30 Вт), 1 порт 100 Мбит/c, удлинение PoE на 100 м при скорости 100 Мбит/с или на 200 м при скорости 10 Мбит/с, IP66, от -40 до +55°C
Описание и функционал
Назначение
STE-01HP-B – это уличная версия PoE-репитера STE-01HP. PoE-репитер является универсальным способом удлинить длину линии PoE + Ethernet.

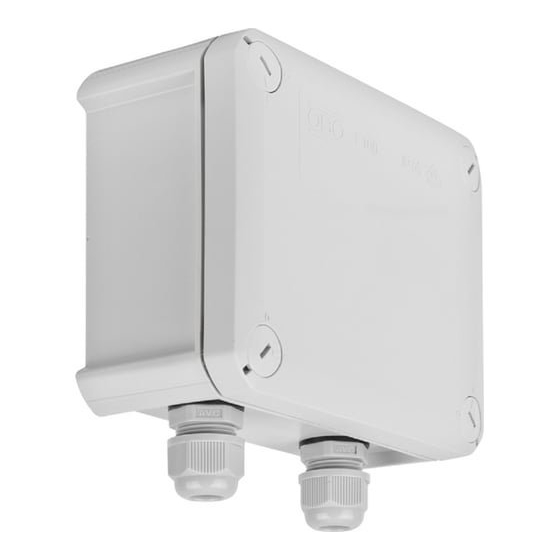

Уличное исполнение
Крышка корпуса быстро фиксируется поворотными клипсами. В конструкции нет металлических винтов, которые в ходе уличной эксплуатации могут заржаветь и не открутиться. Имеется тросик для фиксации крышки корпуса при монтаже. Крепление корпуса осуществляется с помощью отверстий, изолированных от внутреннего объёма коробки, поэтому при монтаже не нарушается герметичность. Максимальная мощность и режим передачи PoE по четырём парам.
Режим увеличенной передачи 10 Мбит/с
В нормальном режиме работы “N” STE-01HP-B работает на скорости 100 Мбит/с и удлиняет линию PoE на 100 метров (итого 200 метров). При использовании режима “S” устройство переключает скорость порта в 10 Мбит/с, тем самым позволяя увеличить максимальное расстояние передачи данных по Ethernet. В этом режиме репитер удлиняет линии на 200 метров, а общая длина линии от коммутатора получится 300 метров.
Устройство поддерживает питание камер и других устройств с энергопотреблением до 16 Ватт на линии 200 метров или до 10 Ватт на линии 300 метров по стандартным протоколам PoE 802.3 af/at, где для передачи питания используются 4 жилы витой пары. Если этого мало, с помощью четырёхпозиционного DIP-переключателя можно активировать метод передачи PoE по восьми жилам (PoE af/at метод A + B). Таким образом репитер позволит запитать устройства с энергопотреблением по PoE до 21 Ватта на линии 200 метров или до 16 Ватт на линии 300 метров. Данный режим поддерживается всеми актуальными камерами и другими PoE устройствами BEWARD.
Возможность использования в качестве PoE инжектора
При подключении к репитеру внешнего источника питания его можно использовать как классический PoE инжектор. В таком случае STE-01HP-B подключается к коммутатору без поддержки PoE и добавляет питание PoE в линию Ethernet для выходного порта. Таким образом можно запитать мощную PoE камеру даже без PoE коммутатора.
Удлинение линии PoE+Ethernet для одного устройства
Выбор дальности удлинения 100 или 200 метров с помощью переключателя
Поддержка питания устройств High PoE
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Интерфейсы | 1 порт RJ-45 10/100Base-TX с High PoE (вход) |
| 1 порт RJ-45 | 10/100Base-TX с High PoE (выход) |
| 1 порт DC | 2.1x5.5 мм для подключения внешнего источника питания |
| Дальность передачи | 0 ~ 100m для режима N (100 Мбит/c) |
| 0 ~ | 200m для режима S (10 Мбит/с) |
| Соответствие спецификациям | IEEE 802.3 Ethernet |
| IEEE | 802.3u Fast Ethernet |
| IEEE 802.3af | Power over Ethernet |
| Тип питания | PoE Mid-Span |
| Архитектура | Store and Forward (с промежуточной буферизацией) |
| Размер таблицы MAC-адресов | 1K с функцией автоматического обновления |
| Буфер данных | 768КБ |
| Пропускная способность | 0.72 Mpps @64 Б |
| Функции переключателей | Режим увеличенной передачи, Выбор типа питания PoE: тип A (+(1,2) и –(3,6)), тип B (+(4,5) и – (7,8)) |
| Питание | или PoE по четырём парам (+(1,2,4,5) и –(3,6,7,8)) |
| Материал корпуса | монтажной коробки Полипропилен |
| Тип входного питания | 802.3 af / 802.3at PSE |
| Выходная мощность | 28 Вт |
| Потребляемая мощность | 2 Вт |
| Максимальная мощность потребителя (PD) | 21 Вт (линия 200 метров, режим 100 Мбит/с, PoE по четырём парам), 16 Вт (линия 200 метров, режим 100 Мбит/с, PoE 802.3af/at), 16 Вт (линия 300 метров, режим 10 Мбит/с, PoE по четырём парам), 10 Вт (линия 300 метров, режим 10 Мбит/с, PoE 802.3af/at) |
| Защита от статического электричества | Контактный разряд ±3 кВ |
| Устойчивость к электростатическому разряду | Воздушный разряд ±3 кВ |
| Рабочий диапазон температур | От -40 до +55°С |
| Класс защиты | IP66 |
| Допустимый уровень влажности | От 10 до 90% (без конденсата) |
| MTBF (время наработки на отказ) | Более 30 000 часов при температуре 25°С |
| Размеры (ДхШхВ) | 150х116х67 мм |
| Масса изделия | 400 г |
| Индикация режимов работы | Питание, сетевая активность, режим увеличенной передачи, тип питания PoE |
| Способ монтажа | Настенный |
| Комплектация | Комплект поставки PoE репитер; Монтажная коробка уличная с двумя сальниками для кабеля Ø4-7 мм; Инструкция по эксплуатации |
| Единица измерения | 1 шт |
| Тип | Удлинитель |
| Количество выходов | 1 |
| Тип интерфейса | Ethernet+POE |
| Место установки | На улице |
| Температурный диапазон | STE-01HP-B собран на микросхемах промышленного класса, что позволяет устройству работать при температурах от -40°С. |
| Сертификация | STE-01HP-B имеет исполнение в уличной монтажной коробке IP66, выполненной в корпусе из термопластичного полипропилена, устойчивого к ультрафиолету. |
| Размеры монтажных принадлежностей | Герметичность подключения обеспечивают 2 сальника, рассчитанных под диаметр кабеля 4-7 мм, что идеально подходит для монтажа с использованием кабеля UTP/FTP 5 категории. |
| Размеры монтажных принадлежностей — особенности | STE-01HP-B оснащен входом для подключения внешнего источника питания DC 48V (приобретается отдельно) со стандартным разъёмом DC jack 2.1x5.5 мм. |
| Температурный диапазон — особенности | IP66, от -40 до +55°C |
| Кабельное подключение | Кабельные вводы под диаметр кабеля 4-7 мм |
