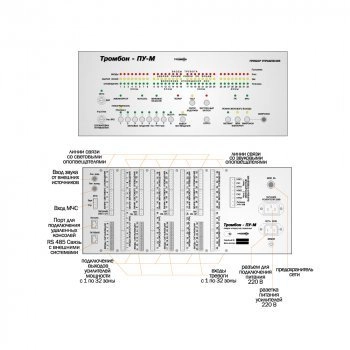

ТРОМБОН-ПУ-М-16 Многозонный прибор управления техническими средствами оповещения и эвакуцией

Основное питание Прибора - от сети переменного тока с напряжением:

частотой:

220 В +22В - ззв

50 Гц ± 4 Гц

Максимальная мощность, потребляемая от сети переменного тока не более:

60 Вт

Мощность, потребляемая от сети переменного тока в дежурном режиме не более:

20 Вт

Напряжение, емкость встроенной аккумуляторной батареи резервного питания:

12-14В, 7А/Чх2шт.

Время работы Прибора от встроенной аккумуляторной батареи

в дежурном режиме не менее:

в режиме оповещения не менее:

24 часов

3 часов

Количество входов пожарной сигнализации с контролем линий связи:

8/ 16/ 24/ 32*

Длительность командного импульса на входах пожарной сигнализации не менее:

0,3 сек.

Количество линий звукового оповещения с контролем линий связи:

8/ 16/ 24/ 32*

Допустимая нагрузка в канале звукового оповещения:

240В, 5А

Количество линий светового оповещения с контролем линий связи:

8/ 16/ 24/ 32*

Допустимая нагрузка в канале светового оповещения:

240В, 5А

Выход управления питанием усилителей 220В:

1

Допустимая нагрузка выхода управления питанием усилителей 220В:

220В, 20А

Выход управления питанием усилителей 24В:

1

Допустимая нагрузка выхода управления питанием усилителей 24В:

35В, 30А

Реле свободного назначения с нормально разомкнутыми замкнутыми контактами:

2

Допустимая нагрузка выходов свободного назначения:

240В, 5А

Вход управления МЧС

1

Вход звукового сигнала МЧС

1

Чувствительность входа звукового сигнала МЧС

775мВ

Вход для внешнего микрофона

1

Чувствительность микрофонного входа

5мВ

Линейный вход звукового сигнала

1

Чувствительность линейного входа

250мВ

Линейный выход звукового сигнала

1

Уровень сигнала на линейном выходе

250мВ

Последовательный порт RS485 для подключения удаленных консолей управления

1

Последовательный порт RS485 для стыковки с другими системами:

1

Количество сообщений в памяти магнитофона

8

Максимальная длительность каждого сообщения в памяти магнитофона не менее

15 сек.

Время задержки с момента поступления командного импульса до начала оповещения зон персонала не более

2 сек.

Время задержки с момента поступления командного импульса до начала оповещения зон высокой опасности:

5/10/15/20...155 сек.

и ручное включение

Время задержки с момента начала оповещения зон высокой опасности до начала оповещения зон меньшей опасности:

10/20/30/40. 310 сек. и ручное управление

Время задержки с момента начала оповещения зон меньшей опасности до начала общего оповещения всех зон объекта:

1/2/3/4/5. 31 минут и ручное управление

Рабочие условия применения по климатическим условиям

-10 - +40 град. С.

Рабочие условия применения по механическим воздействиям

Не более 0,8g

Габаритные размеры прибора управления (без установленных ручек и ножек)

438х384х176мм (4U)

Масса прибора управления, не более

14 кг.
