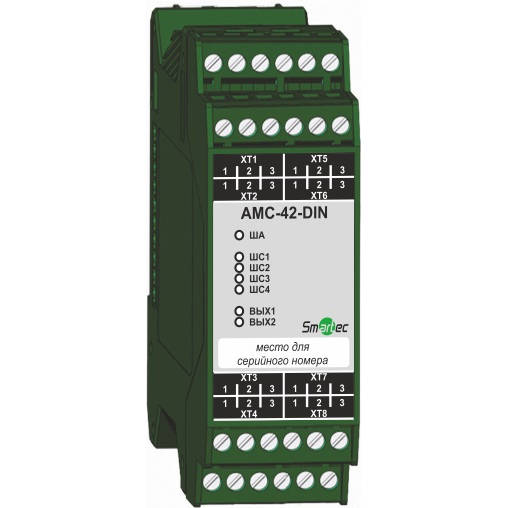

SF-AMC-42-DIN (AMC-42-DIN) Адресный модуль управления
- Производитель: Smartec
- Код товара: 507-799
Адресный модуль управления AMС-42-DIN используется в адресной линии ША для управления техническими средствами противопожарной автоматики (клапанами дымоудаления, огнезадерживающими клапанами, шкафами управления и т.д.), которые подключаются к двум его выходам. Максимальная нагрузка каждого – 5 А. Кроме того, модуль осуществляет мониторинг четырех входов. К каждому входу может быть подключен шлейф с 3 неадресными НО-извещателями или 10 неадресными НЗ-извещателями. Одновременное включение в один шлейф извещателей разных типов не допускается. Монтируется AMС-42-DIN на DIN-рейку, тип корпуса ME35 PHOENIX CONTACT. Может устанавливаться в шкафах управления системами противопожарной автоматики. бывший SF-AMC1-42-DIN
Адресный модуль управления AMС-42-DIN используется в адресной линии "ША" для управления техническими средствами противопожарной автоматики (клапанами дымоудаления, огнезадерживающими клапанами, шкафами управления и т.д.), которые подключаются к двум его выходам.
Основные особенности:
- Управление КДУ, ОЗК, противопожарными шторами и т.д. (2 выхода)
- Коммутируемый выходной ток до 5 А
- Подключение до 4 шлейфов с НО- или НЗ-извещателями (датчиками)
- Работа с ППКиУ серии Vesta 01F
- Контроль линий управления на обрыв, КЗ и пропадание питания
- Контроль линий, подключенных ко входу, на обрыв и КЗ
- Электропитание от адресной линии ППКиУ "ША"
- Монтаж на DIN-рейку
Технические характеристики:
| Параметры | Значения | ||
|---|---|---|---|
| Количество входов, не более: | 4 | ||
| Количество управляемых выходов, не более: | 2 | ||
| Количество адресов, занимаемых в адресном пространстве прибора, не более: | 6 | ||
| Количество извещателей, подключаемых к одному входу, не более: | с НО-контактами | с НЗ-контактами | |
| 3 | 10 | ||
| Ток, потребляемый от адресной линии "ША": - без учета ИКЗ, не более - с учетом режима активации ИКЗ, не более |
7 мА 9 мА |
||
| Импульсное напряжение на извещателе, не более: | 21 В | ||
| Импульсный ток через извещатель, не более: | 22 мА | ||
| Напряжение питания, не более: | 250 В переменного тока | 100 В постоянного тока | |
| Максимальный выходной ток (при напряжении 250 В): | переменный, при напряжении 250 В | постоянный, при напряжении 30 В | |
| 5 А | 5 А | ||
| Диапазон рабочих температур: | от -40 до +50 °С | ||
| Максимальная рабочая влажность: | 95% при 40 °С | ||
| Степень защиты оболочки: | IP40 | ||

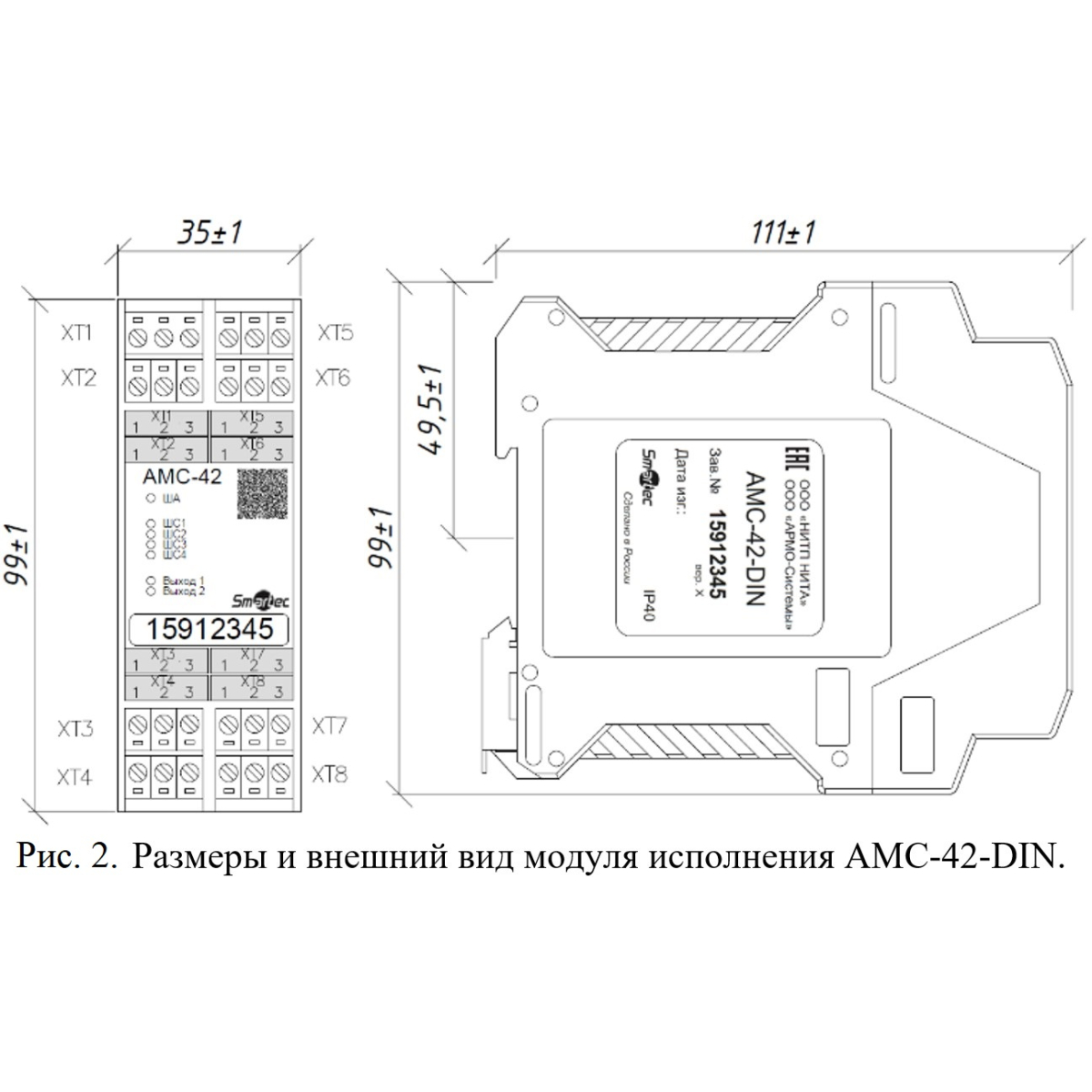

| Габариты, не более: | 36 х 100 х 112 мм | ||
| Масса, не более: | 0,5 кг | ||
| Конструктивное исполнение: | Корпус на DIN-рейку ME35 PHOENIX CONTACT | ||
| Сечение зажимаемого провода: | 0,12 – 2,5 кв. мм | ||
| Средний срок службы, не менее: | 10 лет | ||
