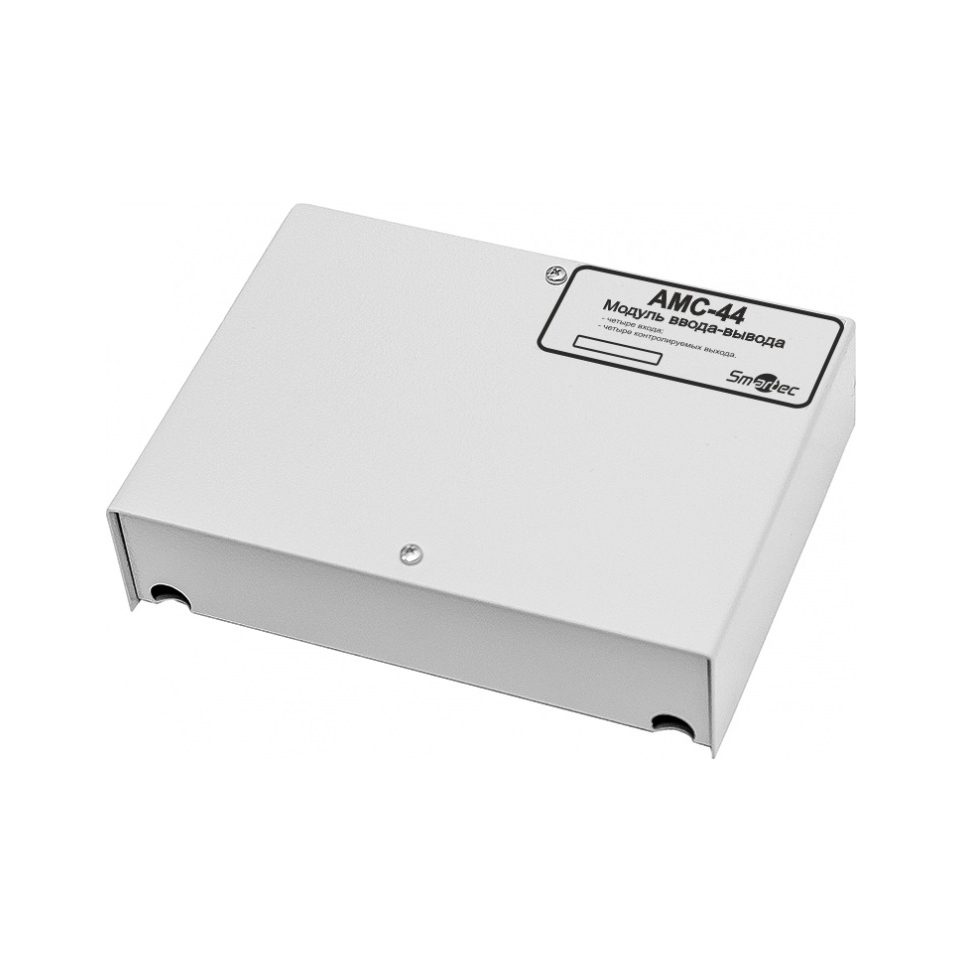

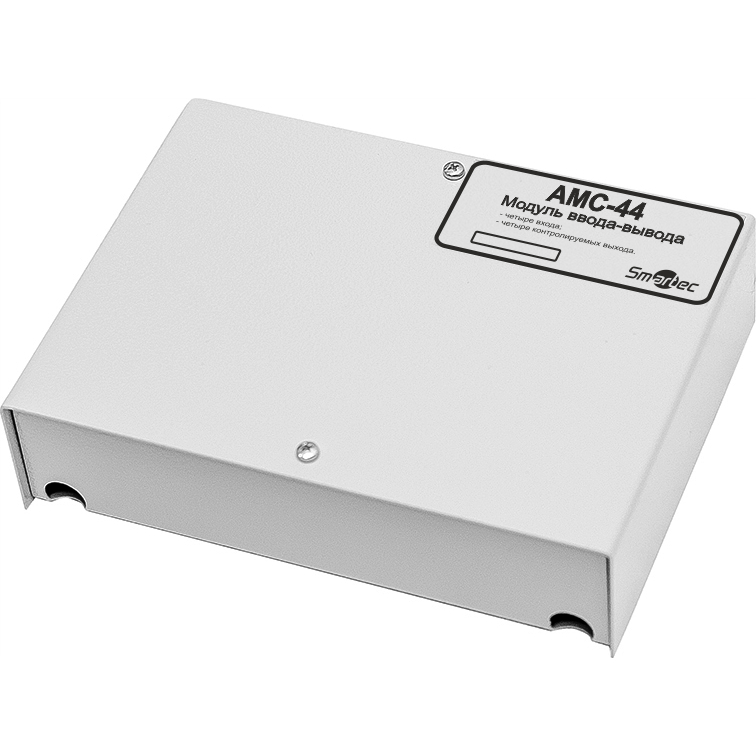

SF-AMC-44-IP30 (AMC-44-IP30) Адресный модуль управления и контроля
- Производитель: Smartec
- Код товара: 493-616
Адресный модуль управления и контроля, на 4 вх/4 вых. с контролем. Монтаж на стену IP30. Адресный модуль управления и контроля подключается в адресную линию ППКиУ Vesta и применяется для контроля четырех безадресных шлейфов ШС, в которые подключаются неадресные пожарные, охранные извещатели (датчики) и четырех выходов управления, к которым подключаются исполнительные устройства. Количество управляемых выходов 12-24В-4 шт. (с нагрузкой до 2А каждый). Обеспечивает контроль выходной линии управления на обрыв, КЗ и пропадание питания. Питание от адресной линии ППКиУ Vesta или от внешнего источника питания. Бывший SF-AMZ-40

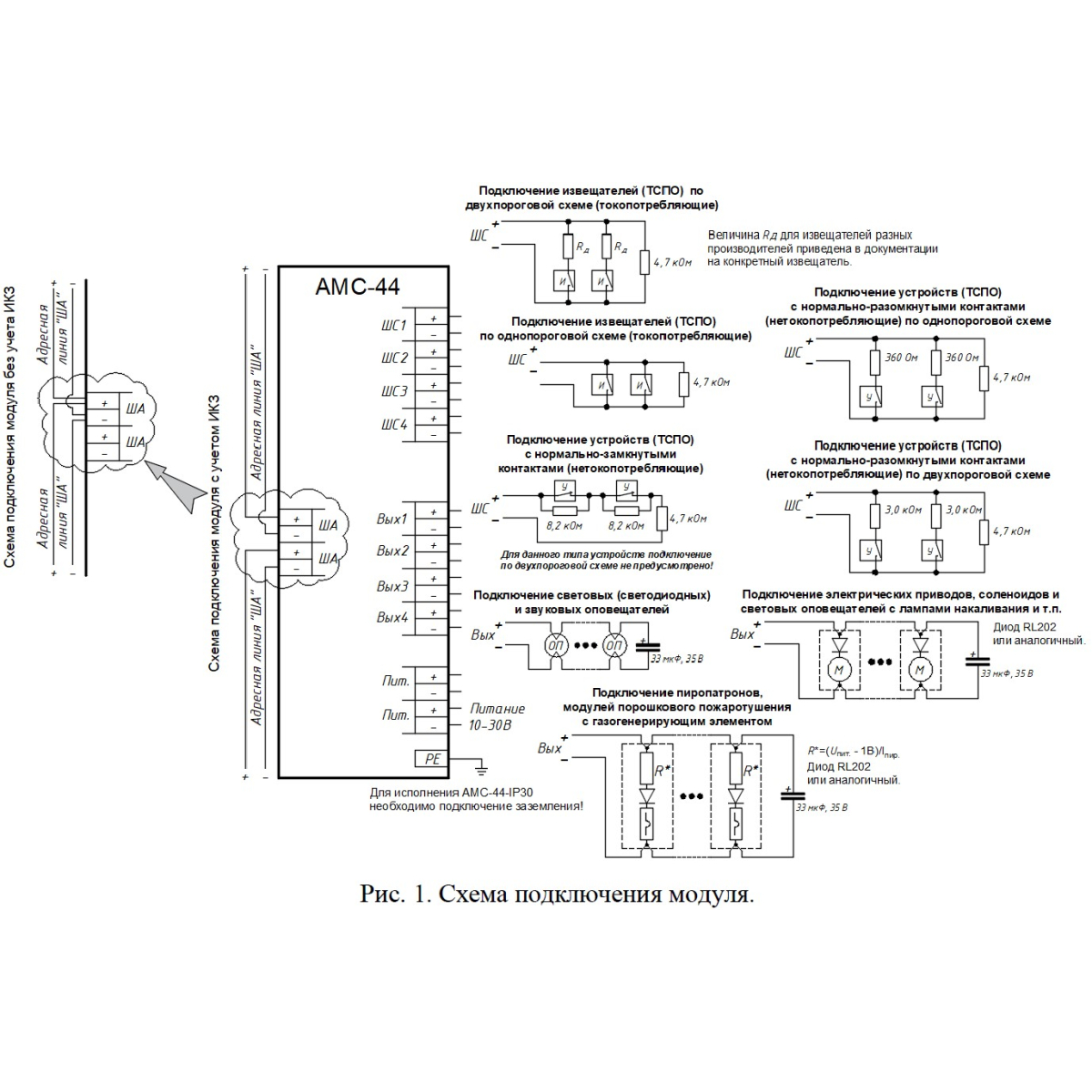

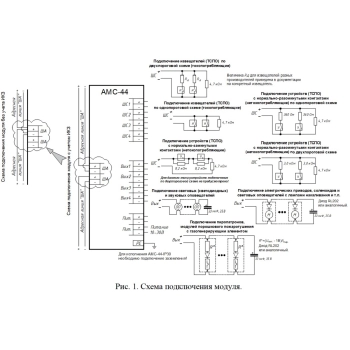

Адресный модуль AMС-44 предназначен для подключения к ППКиУ серии Vesta 01F до 4 шлейфов сигнализации (ШС) с НО- и НЗ-извещателями, а также для управления 4 исполнительными устройствами.
Основные особенности:
- Подключение до 4 шлейфов с извещателями (4 входа)
- Управление 4 исполнительными устройствами
- Контроль линий управления на обрыв, КЗ и пропадание питания
- Контроль линий, подключенных ко входу, на обрыв и КЗ
- Работа с ППКиУ серии Vesta 01F
- Электропитание от адресной линии «ША»
- 2 исполнения для различных условий среды
- Встроенный изолятор КЗ
Технические характеристики:
|
Параметры |
Значения |
||
|
Вариант исполнения: |
AMС-44-IP30 |
AMС-44-IP54 |
|
|
Количество подключаемых входных безадресных шлейфов (ШС): |
4 |
||
|
Количество подключаемых выходных безадресных линий связи: |
4 |
||
|
Количество адресов, занимаемых в адресном пространстве прибора: |
8 |
||
|
Ток, потребляемый от адресной линии «ША», не более: |
2 мА |
||
|
Напряжение внешнего источника питания Uвн: |
10–30 В |
||
|
Ток, потребляемый от внешнего источника питания при выключенных выходах, не более: |
200 мА |
||
|
Суммарный ток потребления подключаемых извещателей в дежурном режиме к одному ШС, не более: |
3 мА |
||
|
Постоянное напряжение на входах ШС: |
В дежурном режиме при оконечном элементе 4,7 кОм + 5%: 18–22 В; при обрыве ШС: 26–28 В |
||
|
Напряжение на включенном выходе |
Uвн -1 |
||
|
Максимальный ток на выходе, не более |
2000 мА |
||
|
Ток проверки целостности цепи, подключенной к выходу, не более |
0,3 мА |
||
|
Диапазон рабочих температур: |
от -10 до +50 °С |
от -40 до +60 °С |
|
|
Максимальная рабочая влажность: |
95% при 40 °С |
97% при 40 °С |
|
|
Степень защиты оболочки: |
IP30 |
IP54 |
|
|

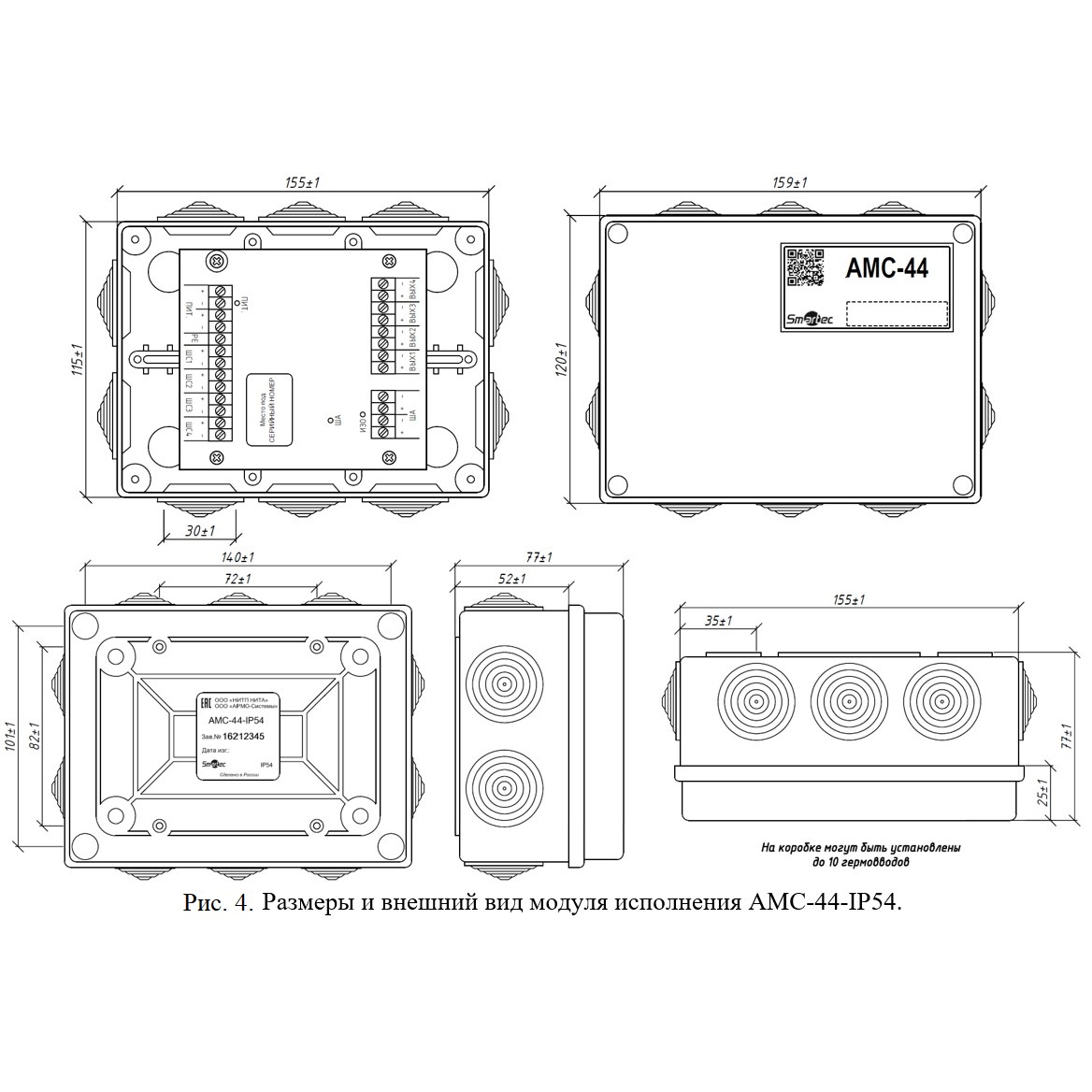

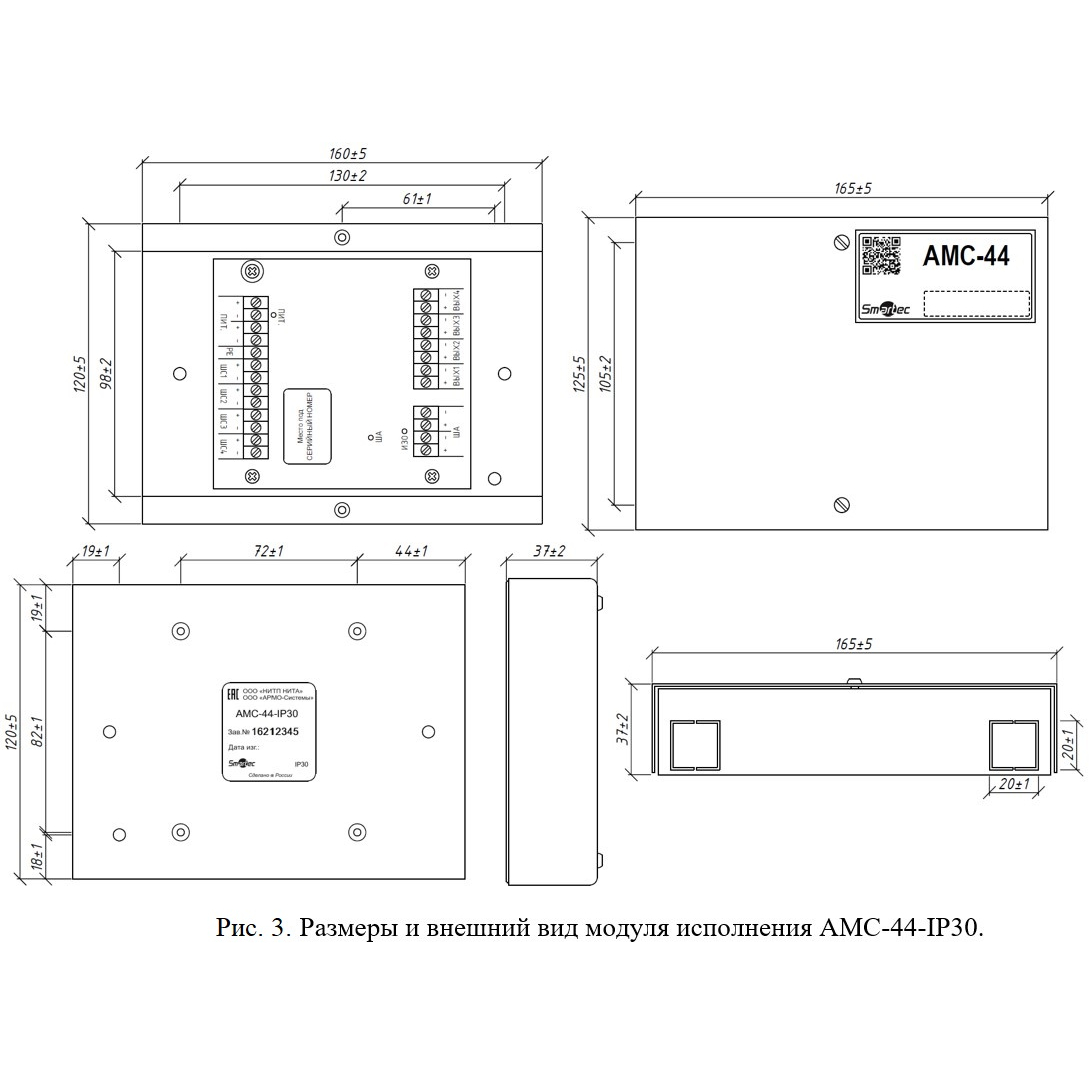

Габариты, не более: |
170 х 130 х 39 мм |
160 х 121 х 78 мм |
|
|
Масса, не более: |
0,5 кг |
||
|
Конструктивное исполнение: |
Пластиковый корпус |
Металлический корпус |
|
|
Сечение зажимаемого провода: |
0,12 - 2,5кв. мм |
||
|
Средний срок службы, не менее: |
10 лет |
||
