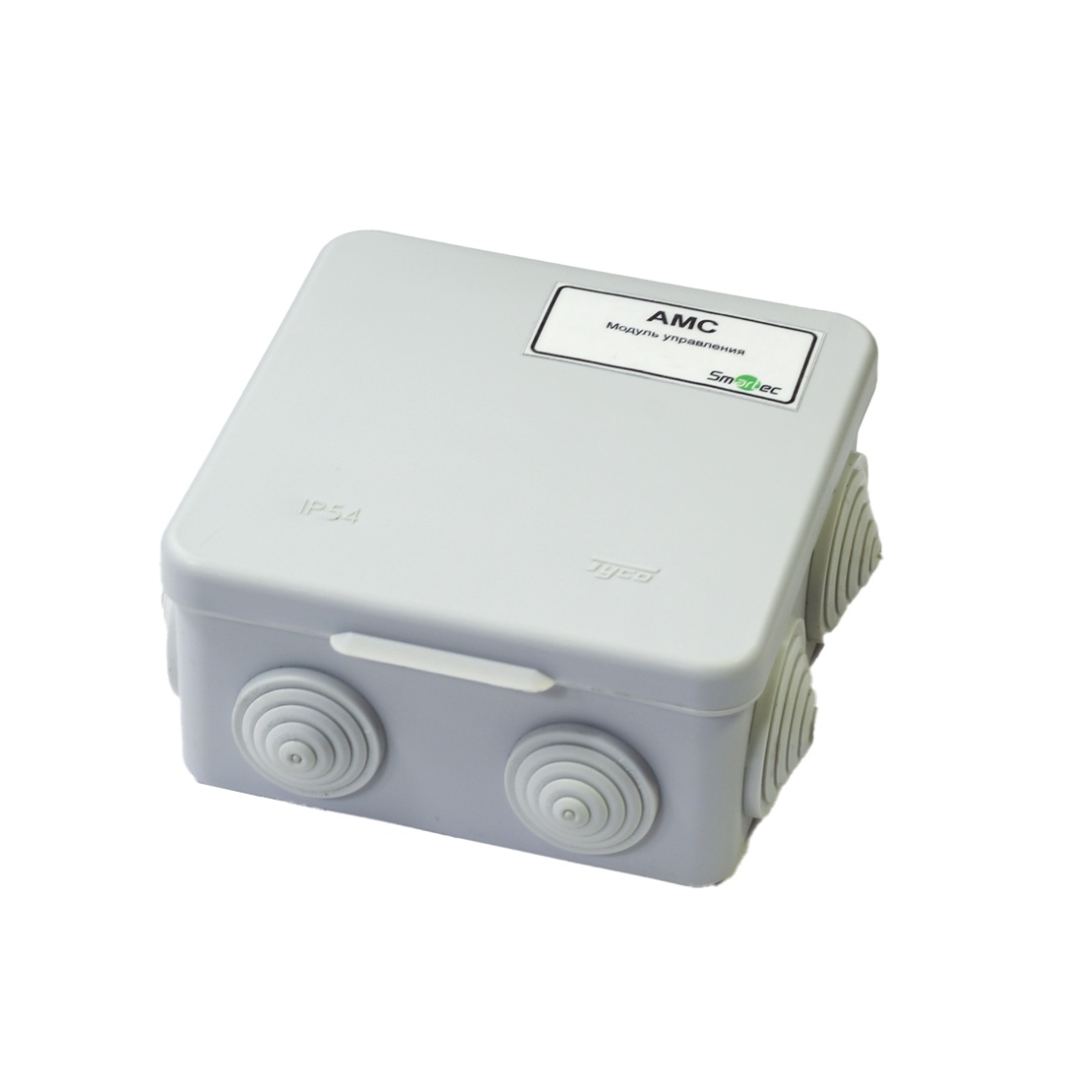

SF-AMC-IP54 (AMC-IP54) Адресный модуль управления с контролем линии

  • Производитель: Smartec
  • Код товара: 485-967
Smartec SF-AMC-IP54 SF-AMC-IP54 (AMC-IP54) изображение 2SF-AMC-IP54 (AMC-IP54) изображение 3SF-AMC-IP54 (AMC-IP54) изображение 4
Фото 1
Фото 2
Фото 3
Фото 4
65 просмотров

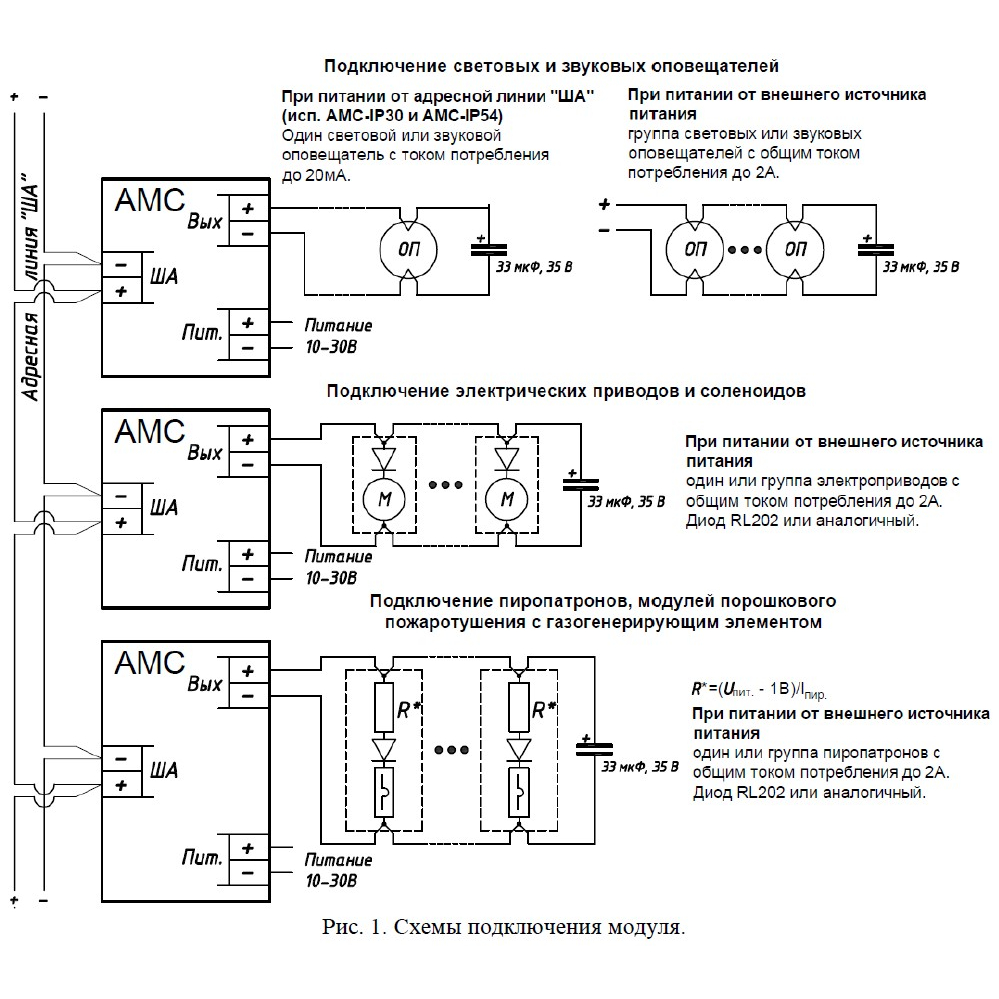

Адресный модуль управления с контролем линии. Монтаж на стену IP54 Адресный модуль управления подключается к двухпроводной адресной линии ППКиУ Vesta и предназначен для питания и управления световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами, с контролем линии на обрыв и КЗ. Максимальная нагрузка подключенных оповещателей: -при питании от внешнего источника питания -2000мА.

Адресный модуль управления AMС используется в адресной линии "ША" для управления исполнительными устройствами (световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами) с контролем линии на обрыв и КЗ.

Основные особенности:

  • Управление световыми и звуковыми оповещателями
  • Работа с ППКиУ серии Vesta 01F
  • Ток, выдаваемый в цепь нагрузки от внешнего источника, 2 A
  • Ток, выдаваемый в цепь нагрузки от адресной линии «ША» (исполнение AMC-IP30), до 20 мА
  • Контроль цепи управления на обрыв и КЗ
  • 2 исполнения для различных условий окружающей среды
  • Электропитание от внешнего источника/ адресной линии ППКиУ

Технические характеристики:

Параметры Значения
Вариант исполнения: AMC-IP30 AMC-IP54
Количество управляемых выходов: 1
Количество адресов, занимаемых в адресном пространстве прибора: 1
Ток, потребляемый от адресного шлейфа при питании от шлейфа, не более: 22 мА -
Ток, потребляемый от адресного шлейфа при внешнем источнике питания, не более: 2 мА 2 мА
Напряжение внешнего источника питания: 10 – 30 В
Ток, выдаваемый в цепь оповещателей от внешнего источника питания, не более:  2000 мА
Ток, выдаваемый в цепь оповещателей от адресного шлейфа, не более: 20 мА
Ток проверки целостности цепи питания оповещателей, не более: 0,3 мА
Выходное напряжение в цепь оповещателей от внешнего источника: Uвн. - 1
Выходное напряжение в цепь оповещателей без применения внешнего источника: 11…13 В
Диапазон рабочих температур: от -10 до +50 °С  от -40 до +60 °С
Максимальная рабочая влажность: 95% при 40 °С 97% при 40 °С
Степень защиты оболочки: IP30 IP54

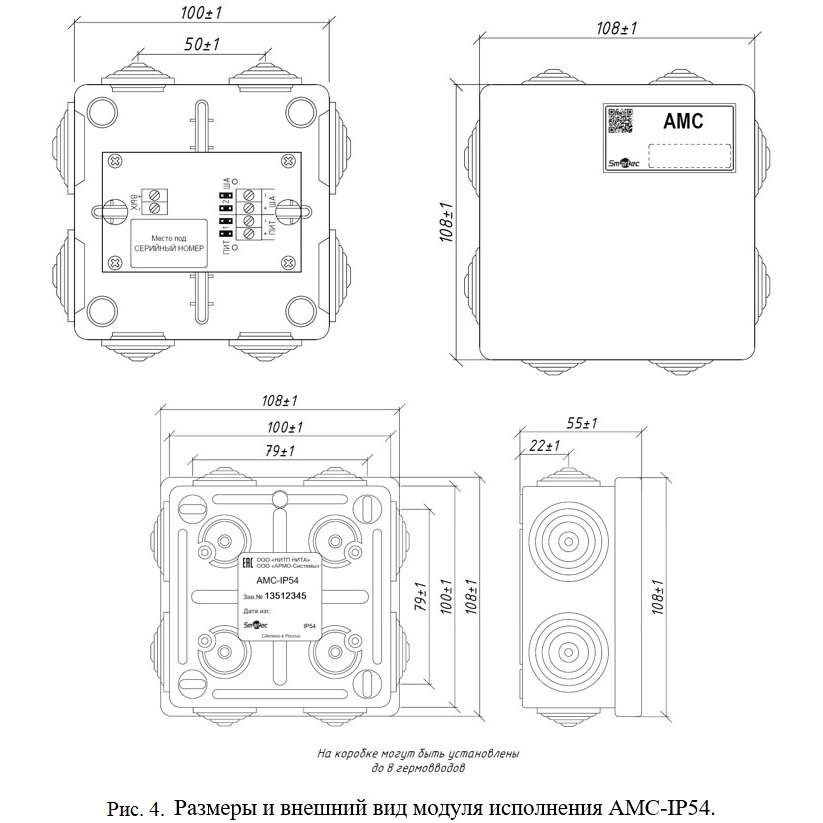

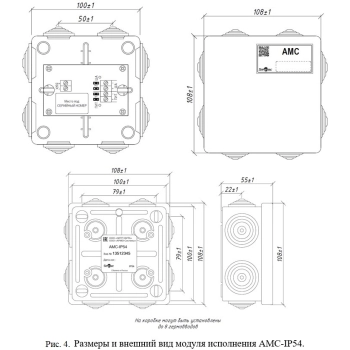

Габариты, не более: 91 х 57 х 31 мм  109 х 109 х 56 мм
Масса, не более: 0,3 кг 0,4 кг
Конструктивное исполнение: Пластиковый корпус
Сечение зажимаемого провода: 0,12 - 2,5 кв. мм
Средний срок службы, не менее: 10 лет
