SF-AMK-IP30 (AMK-IP30) Адресный модуль управления клапаном

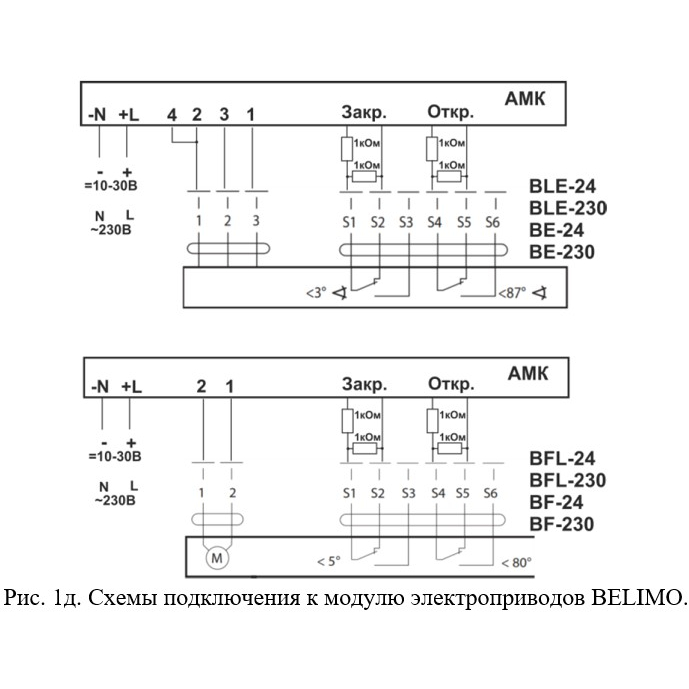

Адресный модуль управления клапаном 30В-250В 5А. Монтаж на стену IP30 Адресный модуль управления (высоковольтный) подключается в адресную линию ППКиУ Vesta и предназначена для управления исполнительным устройством (электроприводом клапана, задвижки, шторы и т.п.) через сухие контакты реле с контролем целостности управляемой цепи и контроля положения створок клапана подключенных к входам Закр. и Откр., Модуль имеет два входа для подключения кнопки ручного управления клапаном. Количество управляемых выходов -1 шт, максимальный коммутируемый ток при напряжении 250В-3А. Питание от адресной линии ППКиУ Vesta.

Адресный модуль AMK предназначен для управления исполнительными устройствами любой системы пожарной автоматики (клапаны, задвижки, противопожарные шторы и т.д.) и совместим с приемно-контрольными приборами Vesta марки Smartec. Он обеспечивает контроль целостности линий связи с исполнительными устройствами для своевременного выявления нештатных ситуаций, а также позволяет подключить специальные датчики и кнопки ручного управления. Этот модуль управления клапаном изготавливается в трех модификациях для различных вариантов использования, каждая из которых оснащена светодиодным индикатором, отображающем состояние системы.

Основные особенности:

• Модуль управления клапаном дымоудаления, задвижкой, противопожарными шторами и т.д. (1 выход)
• Работа с ППКиУ серии Vesta 01F
• Коммутируемый ток до 5 А
• Контроль целостности управляемой цепи
• Возможность подключения кнопок ручного управления
• Электропитание от адресной линии «ША»
• 3 варианта исполнения для различных условий окружающей среды


Совместимость с любыми системами пожарной автоматики
Благодаря наличию сухих контактов данный модуль управления клапаном может входить в состав любой системы пожарной автоматики и работать с различным оборудованием. В частности, он контролирует огнезадерживающие клапаны, которые закрываются при пожаре, чтобы не допустить распространения огня и дыма по вентиляции, и клапаны дымоудаления, открывающиеся при пожаре, чтобы вытянуть из помещения вредные газы и продукты горения. Также модуль AMK может управлять электроприводом пожарной задвижки, которая открывает водопроводную трубу для подачи воды к месту возгорания, или противопожарной шторы, обеспечивающей защиту определенных зон здания от огня и дыма.

3 варианта исполнения модуля
Устройство модели AMK изготавливается в трех модификациях для различных вариантов использования:

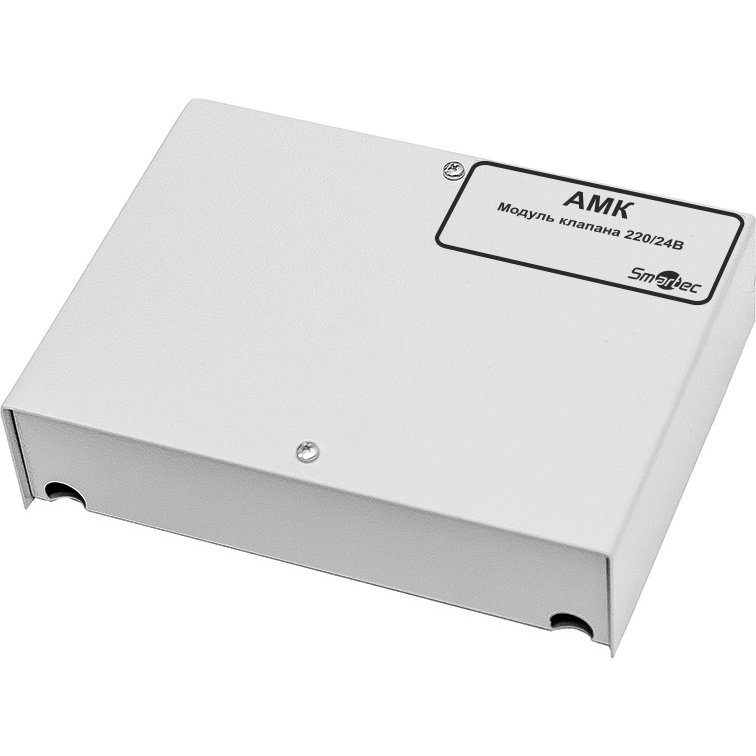

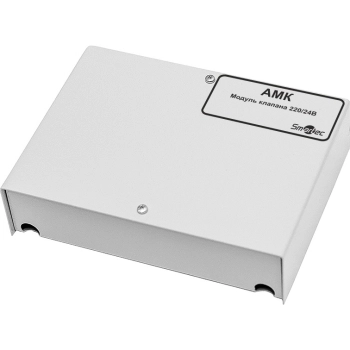

AMK-IP30 – этот модуль управления клапаном имеет металлический корпус для настенного крепления с защитой оболочки IP30 и работает в температурном диапазоне от -10 до +50 °С.
AMK-IP54 – оснащен пластиковым корпусом для настенного крепления с защитой IP54 и функционирует при температурах от -40 до +60 °С.
AMK-DIN – оборудован пластиковым низкопрофильным корпусом на DIN-рейку, имеет степень защиты оболочки IP40, а рабочие температуры аналогичны AMK-IP30.

Контроль целостности управляемой цепи

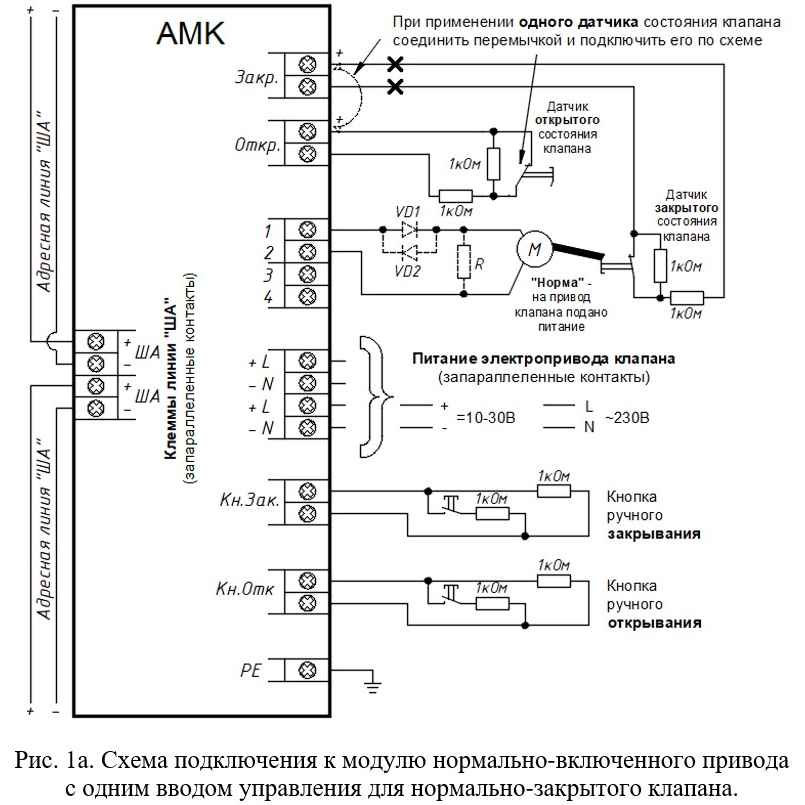

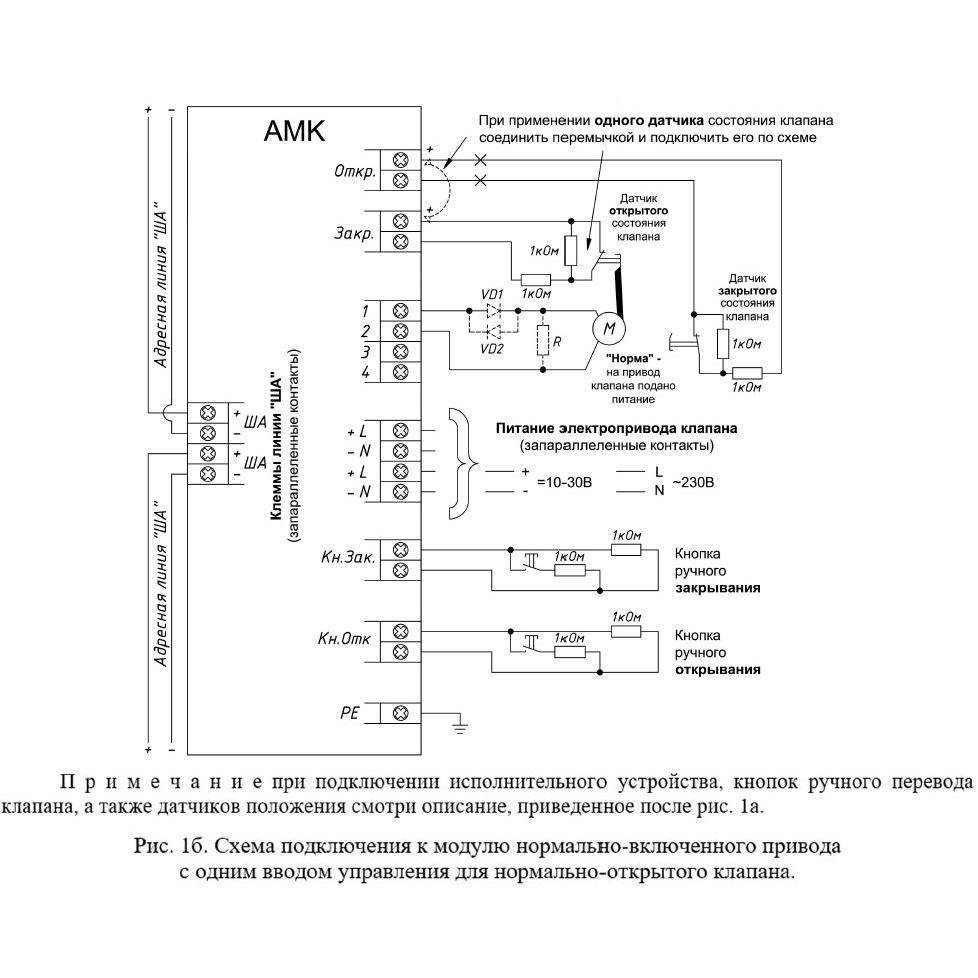

Для своевременного выявления нештатных ситуаций (короткое замыкание и обрыв) модуль управления клапаном обеспечивает контроль целостности входных и выходных безадресных линий связи с исполнительным устройством. Также AMK позволяет подключить датчик срабатывания клапана и датчик контроля положения исполнительного устройства, целостность связи с которыми он также контролирует. Для проверки работоспособности модуля при проведении пусконаладочных работ к нему можно подключить две кнопки ручного управления – для этого он оснащен двумя специальными входами. Причем, и кнопки ручного управления, и датчики положения могут быть как с нормально-разомкнутыми (НР), так и с нормально-замкнутыми контактами (НЗ).

Наличие световой индикации

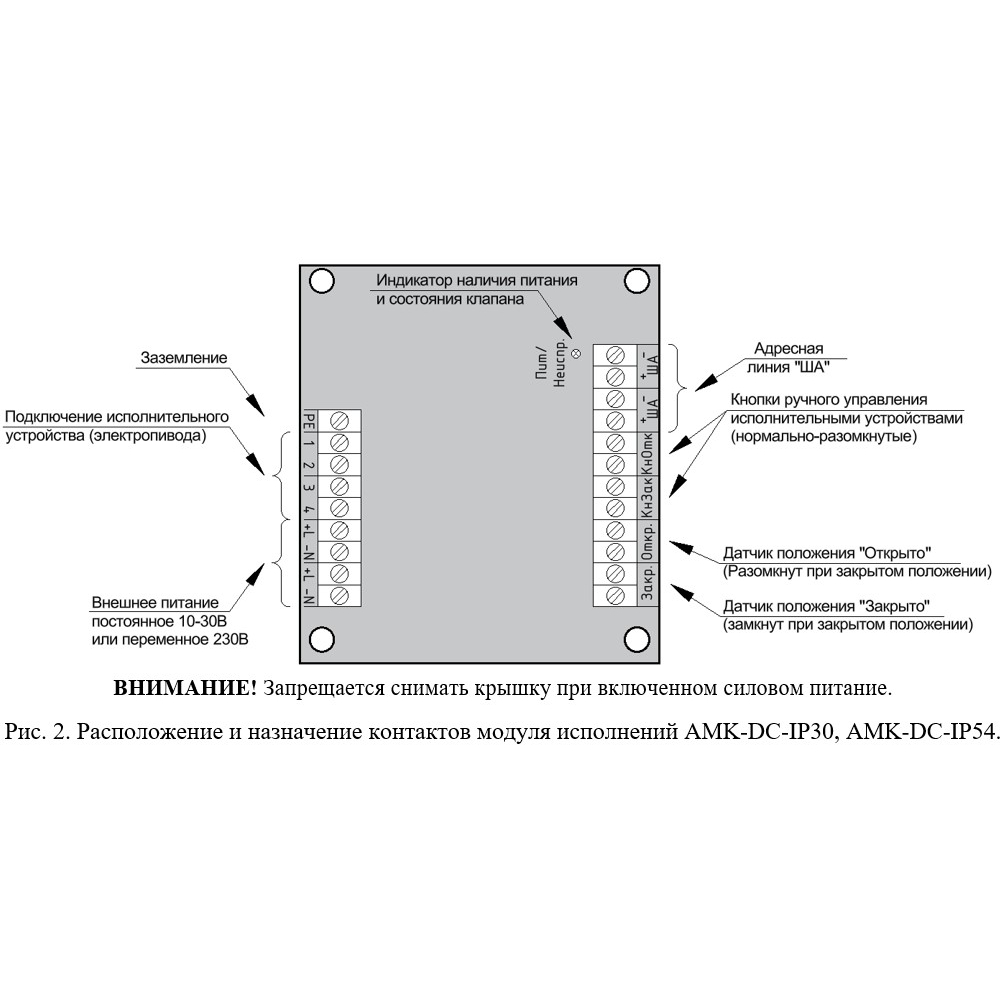

На электронной плате модуля AMK, а также на корпусе AMK-DIN располагается светодиодный индикатор, отображающий следующие состояния системы:
непрерывное свечение – все исправно, клапан в исходном положении;
мигает с периодом 0,75 с – клапан в тревожном положении;

1 вспышка с периодом 7 с – клапан в промежуточном положении;
2 вспышки с периодом 7 с – модуль управления клапаном выявил неисправность внешней цепи;
2 вспышки с периодом 7 с – недопустимая комбинация на входах датчиков положения (есть сигнал об открытии и о закрытии одновременно);
4 вспышки с периодом 7 с – напряжение в адресной линии опустилось ниже минимально допустимого уровня;
5 вспышек с периодом 7 с – недостаточность заряда в емкостном накопителе, необходимого для переключения реле.

Технические характеристики:
