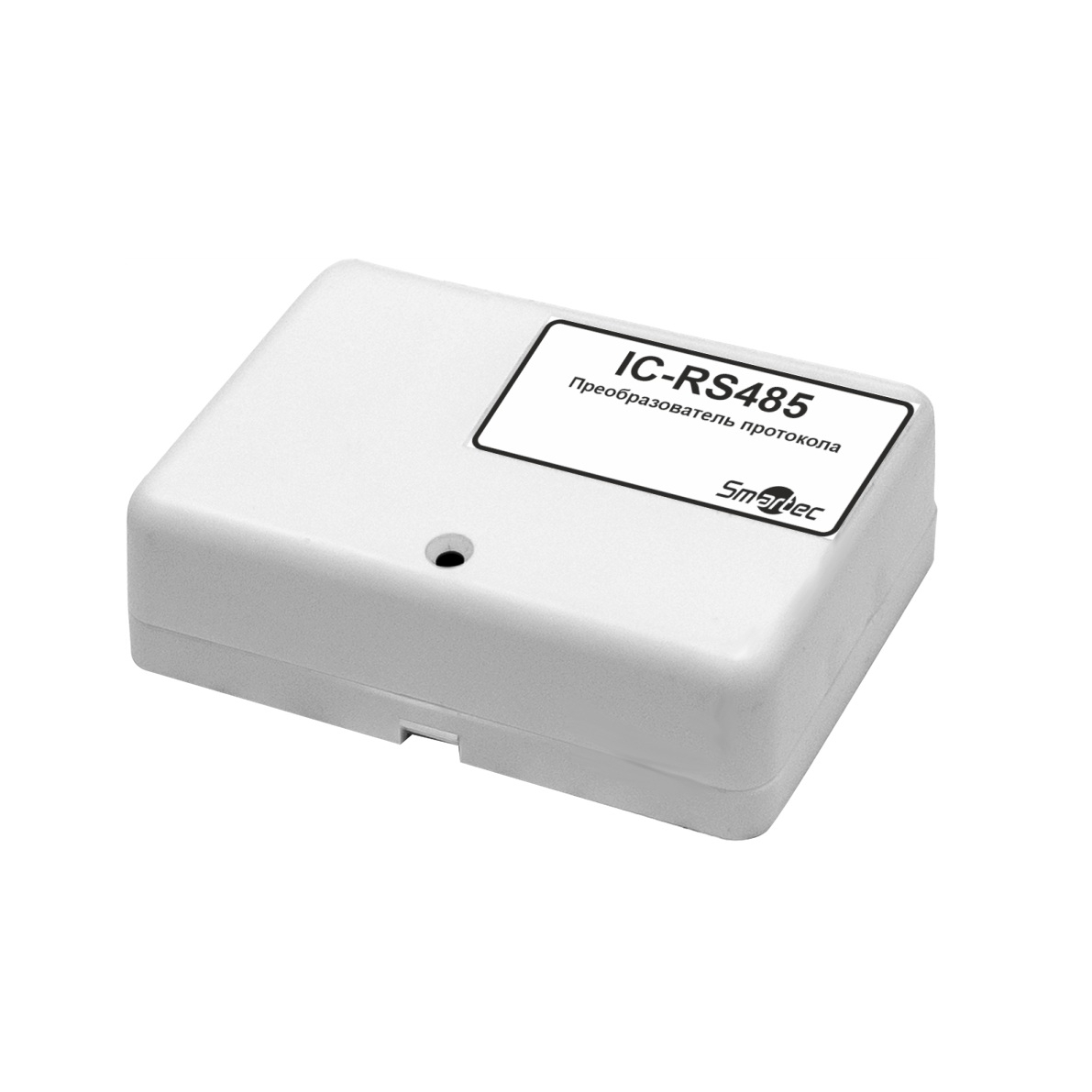

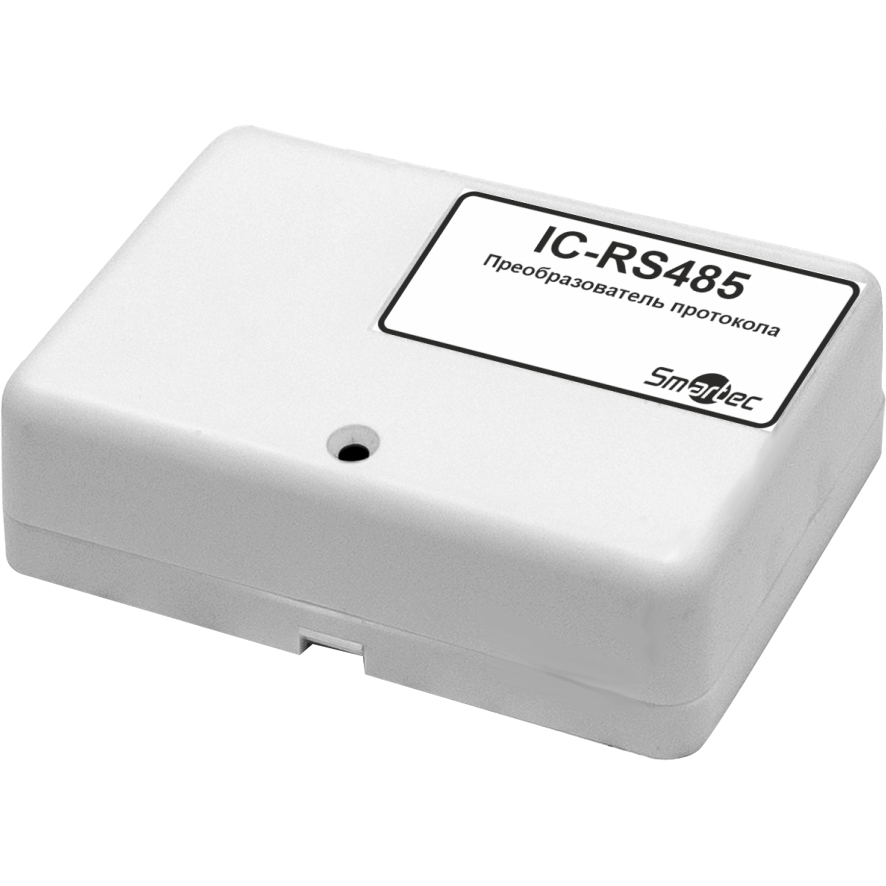

SF-IC-RS485-IP30 (IC-RS485-IP30) Ответвитель линии RS485

Производитель: Smartec
- В избранное
Код товара: 485-940

62 просмотра

Описание
Документация
Консультация

Ответвитель линии RS485. Монтаж на стену IP30. Входит в состав ППКиУ Vesta, и предназначен для создания ответвления интерфейсной линии RS-485, с целью обеспечения обмена с внешними техническими средствами (подключение к ПК, переход на TCP/IP, Modbus).

Модуль сопряжения IC-RS485 предназначен для связи приборов Vesta 01F с внешними техническими устройствами (компьютер, контроллер и т.п.) без преобразования протокола.
Основные особенности:

Подключение приборов Vesta 01F к внешним техническим устройствам
Связь с устройствами без преобразования протокола
Электропитание модуля от внешнего источника 10…29 В
2 исполнения для различных условий среды

Технические характеристики:

Параметры	Значения
Модель:	IC-RS485-IP30	IC-RS485-IP54

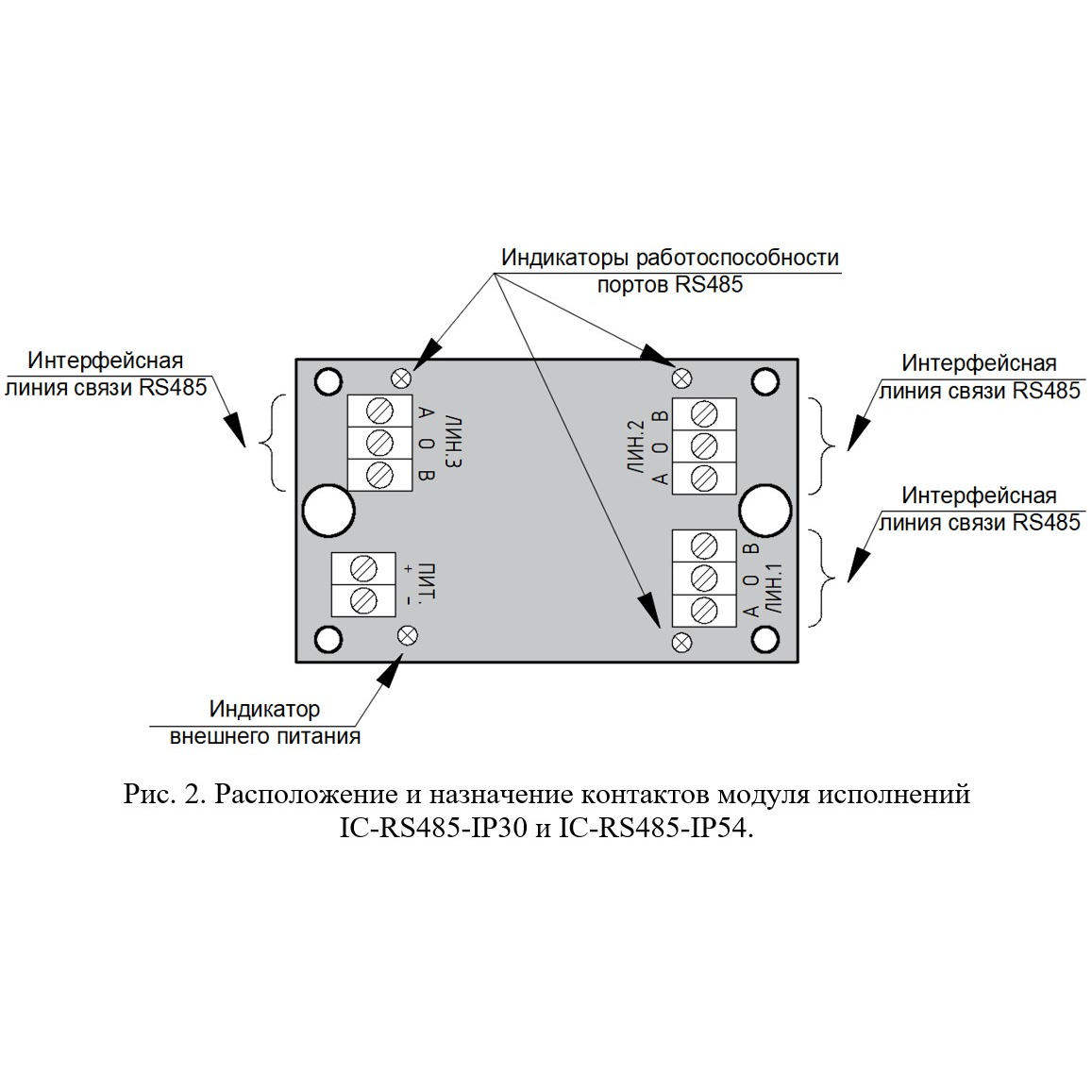

Количество портов RS-485:	3
Уровни и нагрузочная способность линии RS-485:	Соответствует стандарту RS-485
Адрес модуля Modbus, установленный по умолчанию:	03
Параметры обмена Modbus:	протокол: Modbus-RTU; режим работы: slave; скорость обмена: 19200 бит/сек; проверка четности: нет; стоповый бит: 1
Внешнее напряжение питания:	10 ... 29 В
Потребляемый ток от внешнего источника с номинальным напряжением:	12 В, не более 120 мА; 24 В, не более 60 мА
Диапазон рабочих температур:	от -10 до +50 °С	от -40 до +60 °С
Максимальная рабочая влажность:	95% при 40 °С	97% при 40 °С
Степень защиты оболочки:	IP30	IP54
Масса, не более:	0,3 кг	0,4 кг

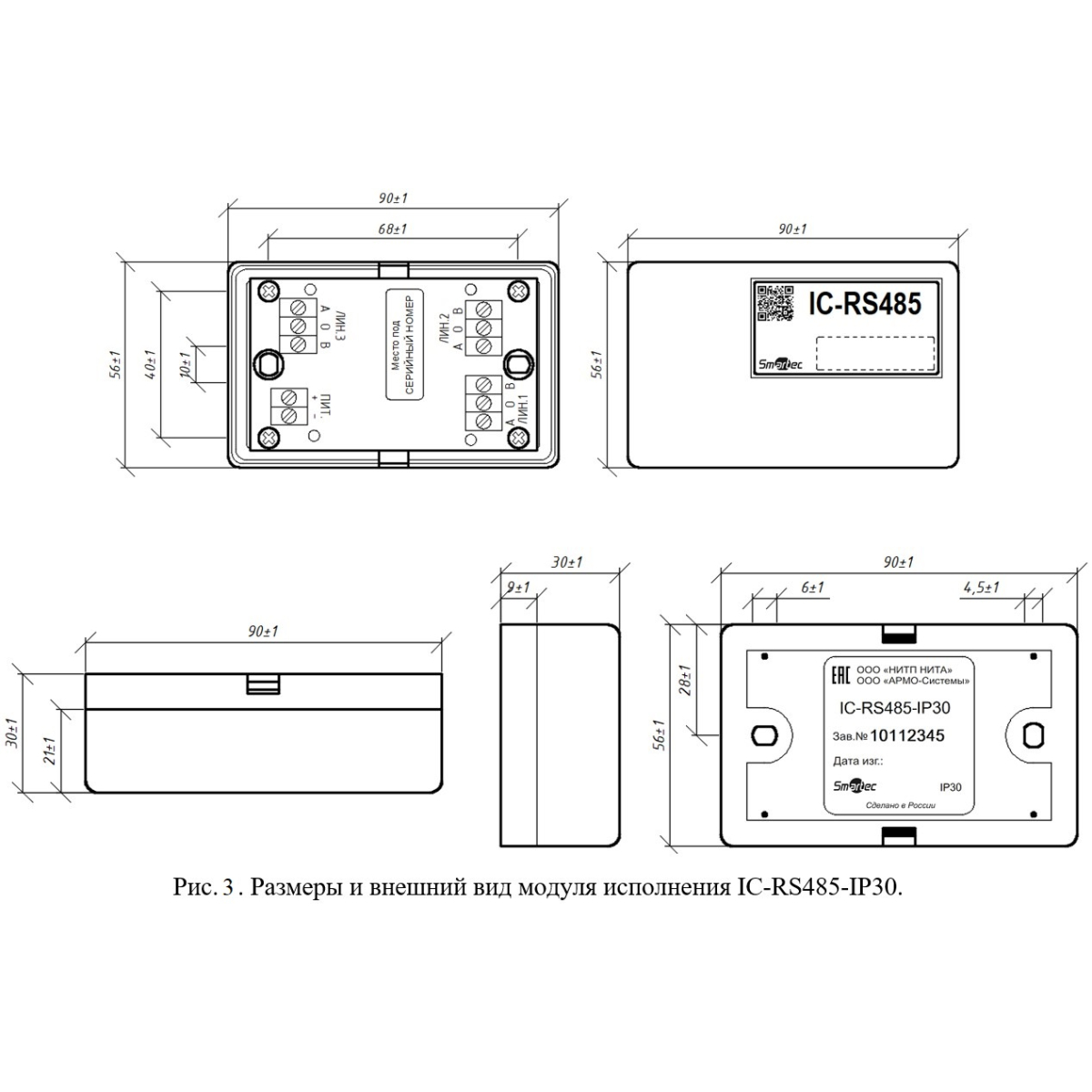

Габаритные размеры, не более:	90 х 56 х 30 мм	100 х 100 х 70 мм
Конструктивное исполнение:	Пластиковый корпус
Сечение зажимаемого провода:	0,12 – 2,5 кв. мм
Средний срок службы, не менее:	10 лет
