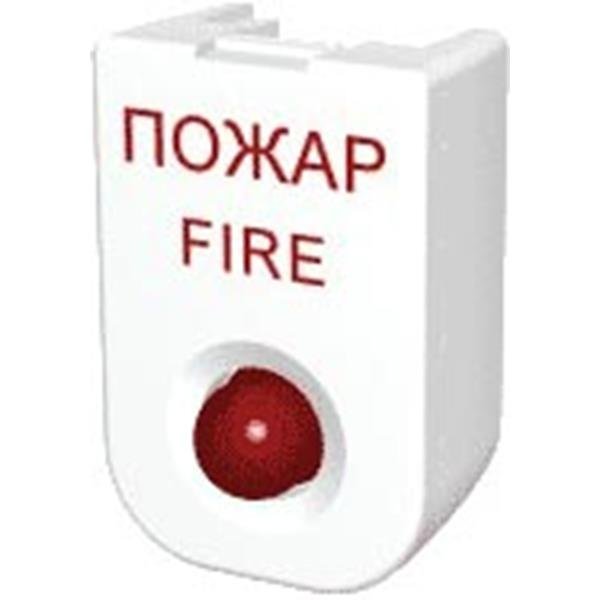

ВУОС-К Оповещатель пожарный оптический выносной

Оповещатель пожарный оптический выносной

Выносное устройство оптической сигнализации ВУОС-К, ВУОС-2К и ВУОС-3К (ТУ4371012-52696596-2005) предназначено для формирования световых сигналов, дублирующих встроенные оптические индикаторы пожарных извещателей типа ИП212 или аналогичных. ВУОС-К имеет один цвет свечения, ВУОС-2К - двухцветный, ВУОС-3К - мигающий одноцветный.

Устройство предназначено для эксплуатации в закрытых помещениях или на открытом воздухе под навесом при температуре окружающего воздуха от минус 30 до плюс 55°С, относительной влажности воздуха до 95%.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

• В качестве источника света используются светодиоды.

• Степень защиты устройства, обеспечиваемая оболочкой - IP41.

• Корпус выполнен из ударопрочного термопласта.

• Имеется возможность подвода монтажных коробов сечением 10х15 или 10х20мм.

• Габаритные размеры не более 45х30х20 мм.

• Масса не более 0,015 кг.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Цвет светового сигнала ВУОС-К - красный.

• Цвет светового сигнала ВУОС-2К - красный и зеленый.

• Цвет светового сигнала ВУОС-3К - красный. Тип сигнала - мигающий. Частота вспышек 3 Гц.

• Устройство обеспечивает четкое восприятие светового сигнала при освещенности в диапазоне значений от 1 до 500 лк.

• Электропитание осуществляется от пожарного извещателя постоянным или импульсным током от 3 до 22 мА.

• Режим работы — продолжительный.

ПОРЯДОК УСТАНОВКИ И ПОДКЛЮЧЕНИЯ

С помощью отвертки освободить защелку крышки в верхней части корпуса.

Открыть крышку.

Закрепить корпус устройства.

Подключить проводники к клеммам питания.

Закрыть крышку.

Устройство готово к работе.
