Тестер для  ИПДЛ-52 (ИП 212-52)

НАЗНАЧЕНИЕ

Тестер предназначен для применения в качестве дополнительного (необязательного) оборудования при проведении пуско-наладочных работ и последующего технического обслуживания линейных пожарных извещателей ИП212-52 (ИПДЛ-52). Тестер не является средством измерения и выполняет только роль отображения поступающей из извещателя оперативной информации о его состоянии. Тестер не предназначен для использования в качестве составной части системы пожарной сигнализации.

ХАРАКТЕРИСТИКИ

  • Напряжение питания (от гальванического элемента типа «Крона») …………...… от 6,5 до 10 В

  • Ток потребления ……………………. не более 6 мА

  • Габаритные размеры ……………… 140х70х25 мм

  • Масса ……………………………….. не более 0,17 кг

  • Диапазон рабочих температур …. от -10 до +60 ºС

УСТРОЙСТВО И РАБОТА

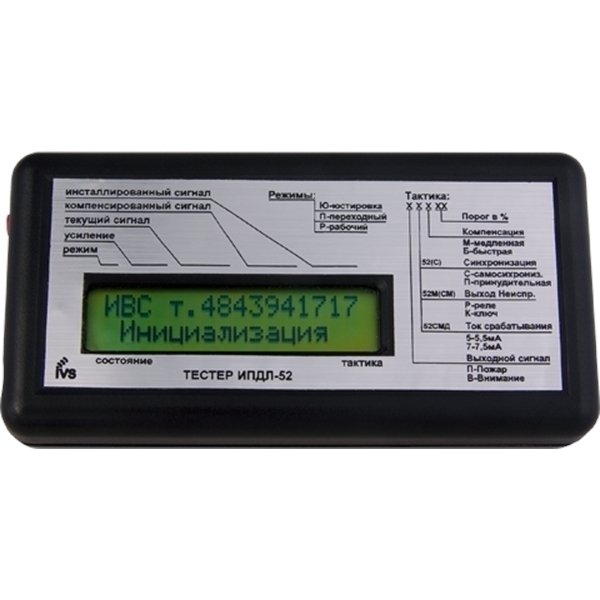

Тестер представляет собой устройство для приёма из ИП212-52 оперативной информации о его состоянии в виде кодированной импульсной последовательности, её расшифровки и отображения на двухстрочном шестнадцатисимвольном (в каждой строке) жидкокристаллическом индикаторе. Конструкция тестера выполнена в виде пластмассового корпуса, внутри которого установлена печатная плата с выведенным на переднюю панель индикатором. С тыльной стороны в корпусе имеется отсек для установки автономного источника питания - гальванического элемента типа «Крона».

Извещатели ИП212-52 в каждом цикле работы (длительность цикла в зависимости от режима работы и состояния извещателя составляет 0,3-0,5 с) формируют на клеммах выходного трёхпроводного порта последовательности синхроимпульсов и импульсов данных, содержащих сведения о коэффициенте усиления, величинах текущего, компенсированного и инсталлированного сигналов, тактике и режиме работы, а также о текущем состоянии извещателя (всего 6 байт по 8 бит).

Тестер, принимая и расшифровывая передаваемую извещателем информацию, отображает её на индикаторе в удобном для восприятия виде.

Документация:
  1. Паспорт (Инструкция)
