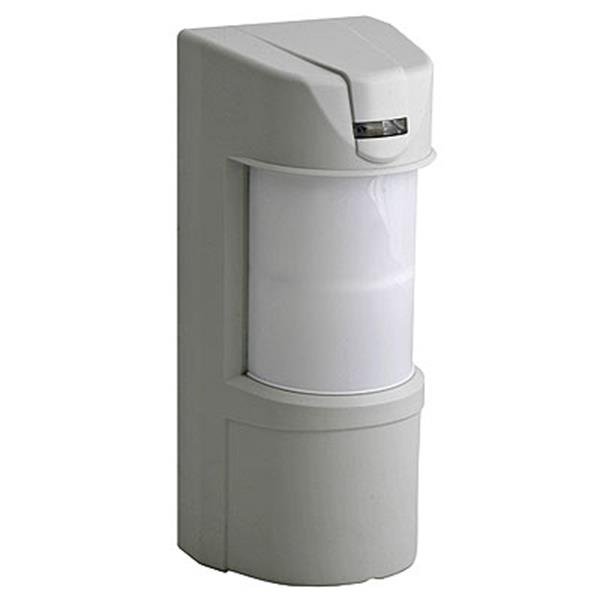

EDS-3000 TRIO извещатель охранный уличный комбинированный (ИК+СВЧ)

Комбинированный уличный датчик двойной Quad PIR+МW-сенсор ,область обнаружения от 90 град.до 180 град. ,герметичный поликарбонатный корпус с защитой от повреждений IP65, автоматическая температурная компенсация, защита от источников радиочастотного излучения, -35ºC ~ +55ºC , (высота установки 0,8-1,5м.)

Основные характеристики

EDS-3000 – детектор наружной установки совмещенный ИК + СВЧ, для работы в сложных условиях внешней среды.

Использование двойной технологии ИК и СВЧ позволяет исключить ложные срабатывания в условиях нестабильной окружающей среды.

Диаграммы ИК части детектора и его СВЧ части совпадают, что значительно повышает эффективность обнаружения вторжения в контролируемую зону. Чувствительность ИК канала детектора имеет 16 различных значений, настраиваемых вращающимся переключателем.

Конструктивные особенности детектора позволяют значительно упростить его установку.

При необходимости применяется входящая в комплект маска, которая позволяет игнорировать животных попавших в зону детекции.

Основные особенности EDS-3000:

• Микроволновая детекция на основе эффекта Доплера.
• Нормально закрытые и нормально открытые контакты на выходе.
• Высота установки от 0.8 до 1.5 м
• Выбираемый уровень невосприимчивости к животным: до 20 или до 35 кг
• 16 значений чувствительности ИК канала, 3 значения СВЧ канала.
• Термокомпенсация.
• Микропроцессорная обработка сигнала.
• Тампер на передней и задней крышках.
• Звуковая сигнализация в режиме теста на проход.
• Герметичный корпус.
• Дальность детекции до 18 метров
• Не требует обслуживания.
• Высокая радиочастотная и электромагнитная защищенность.
• Защита от: солнечного света, ветра до 30 м/сек, снега и дождя, мелких животных, вскрытия, попытки снятия или разрушения.

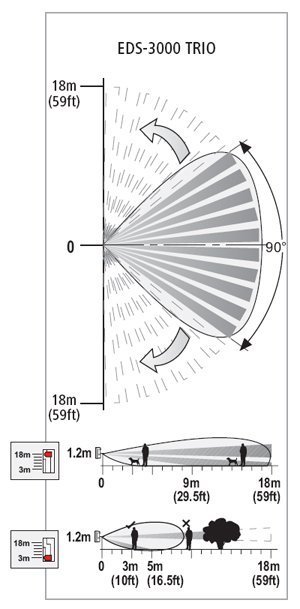

Диаграмма направленности зоны обнаружения

Детектор EDS-3000 при виде сверху имеет 90° диаграмму детекции при длине – 18 м.

При установке на высоте 1,2 м от земли. Внутренний блок EDS-3000 может вращаться в горизонтальной плоскости в пределах от 0 до 180°.

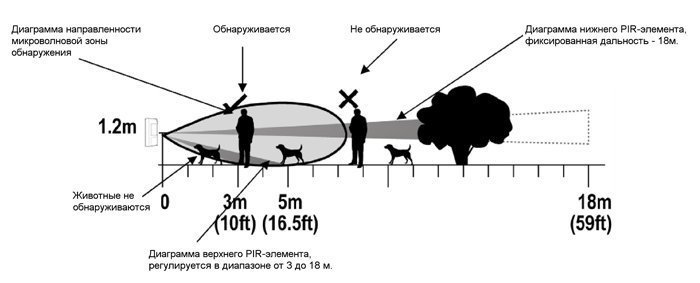

Благодаря наличию двух инфракрасных и микроволнового детекторов, EDS-3000 различает сигналы, генерируемые мелкими животными и человеком, и выдает сигнал тревоги корректно. Диаграмма направленности нижнего ИК имеет фиксированную дальность обнаружения 18 метров и приподнята над землёй на 60 см, что позволяет не реагировать на животных в зоне её обнаружения. Диаграмма верхнего ИК регулируемая в диапазоне от 3 до 18 метров. Оба канала ИК и СВЧ работают по логической схеме «И», т.е. тревога возникнет при сработке по всем каналам и не возникнет при срабатывании одного или двух каналов ИК и МВ.
