Цифровые видеорегистраторы

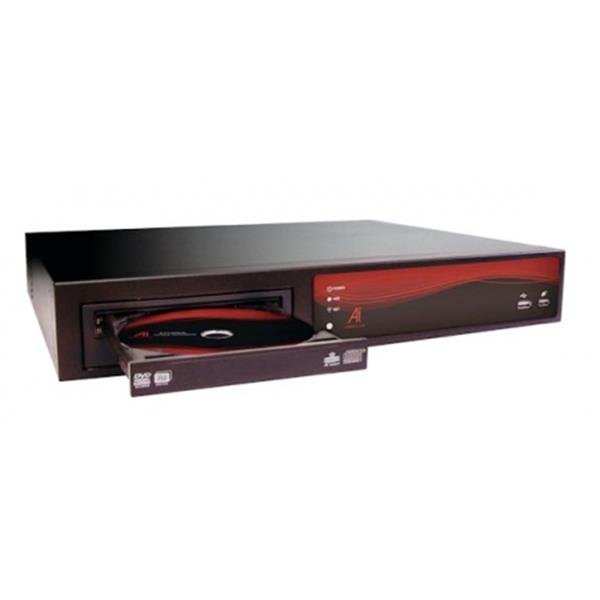

Цифровой видеорегистратор (DVR, digital video recorder) — это устройство, способное принимать, обрабатывать, хранить и воспроизводить видеосигнал, полученный с аналоговых видеокамер различных стандартов, включая HD-SDI, который может считаться условно аналоговым. Выбором DVR будет определяться функционал, работоспособность и масштабируемость всей системы видеонаблюдения в целом.

Основные типы видеорегистраторов:

  • для дома или офиса при наблюдении за действиями людей, находящихся в помещении;
  • для охранного видеонаблюдения в ритейле или на производстве; для кош-контроля (специализированное видеонаблюдение на кассах магазинов и банков);
  • для полномерного учета автотранспортных средств (в составе системы видеонаблюдения с распознаванием номерных знаков на пунктах въезда-выезда);
  • для автоматизированного учета движения составов и вагонов железнодорожного транспорта общего и необщего пользования;
  • для вспомогательных задач в составе распределенных систем видеонаблюдения на крупных объектах с единым ситуационным или наблюдательным центром.
Основные производители цифровых регистраторов для видеонаблюдения:

Виды по стандарту видеокамер

Все видеокамеры по способу обработки и передачи видеосигнала делятся на 2 группы: аналоговые и цифровые.

В аналоговых камерах сигнал, поступивший с матрицы в цифровом виде, вновь преобразуется в аналоговый и в таком виде передается на цифровой видеорегистратор (DVR) для дальнейшей оцифровки, сжатия и записи. Так работают классический аналог (так называемый стандарт CVBS) и аналоговые стандарты сверхвысокого разрешения (стандарты AHD, HD-CVI и HD-TVI). В системах видеонаблюдения этого типа используется коаксиальный кабель.

Следовательно, в зависимости от стандарта обрабатываемого сигнала, видеорегистраторы для видеонаблюдения делятся на:

  1. аналоговые (CCTV)
  2. AHD
  3. HD-CVI
  4. HD-TVI
  5. гибридные аналог+аналог HD-разрешения (2−4 дополнительных формата)
  6. гибридные IP+аналог HD-разрешения(2−3 дополнительных формата)

Виды по количеству каналов

В зависимости от количества камер (каналов), которые могут быть подключены к видеорегистратору, выделяют:

Основные моменты на которые стоит обратить внимание:

  • Разрешение записи Максимальное разрешение записи определяется характеристиками видеорегистратора, а не видеокамеры. Если система видеонаблюдения решает сразу несколько задач, то целесообразно иметь несколько видеорегистраторов с разным качеством записи: с невысоким для сцен, где нужно просто посчитать людей, с высоким (аналогично и камера) там, где нужно считывать номера автомобилей или различать номинал купюр и другие мелкие детали.
  • Скорость записи Чем ниже разрешение видеозаписи — тем выше ее скорость и, соответственно, наоборот. Самые дорогие регистраторы обеспечивают скорость записи 25 к/сек на каждом канале. Производитель, как правило, указывает скорость записи DVR в расчете на подключение одной камеры (т.н. общую скорость), то есть, для получения реальной скорости ее нужно разделить на количество камер.

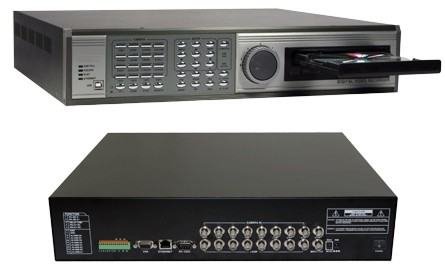

  • Количество каналов Каждая аналоговая камера требует отдельного BNC-разъема — их количеством, как правило, определяется канальность устройства, в том числе и гибридного. Количество LAN-разъемов для IP-камер в HDVR (гибридных регистраторах) прописывается в характеристиках отдельно и не учитывается при определении канальности. Если существует вероятность расширения сети видеонаблюдения, то лучше сразу купить видеорегистратор с запасом по количеству каналов — это гораздо дешевле, чем покупать дополнительный DVR.
  • Количество и объем жестких дисковHDD (жесткий диск) для регистратора видеонаблюдения приобретается отдельно. Его емкость определяется объемом видеоархива. Большинство устройств «умеют» работать с жесткими дисками объемом не более 6Тб при подключении не более 1−2 дисков — эти параметры надо учитывать при выборе. Запись осуществляется циклично, поэтому необходим качественный винчестер с высоким ресурсом перезаписи.
  • Интерфейсы и некоторые полезные функции Наличие интерфейса RS-485. К разъемам с поддержкой этого интерфейса подключаются PTZ-камеры. Он же используется для тревожных входов/выходов: к первым подключаются датчики и извещатели (движения, разбития и т. д.), ко вторым — исполнительные устройства (сирены, направленные прожекторы и т. д.). Разъем для монитора должен соответствовать его характеристикам: телевизионные мониторы требуют BNC, компьютерным нужны VGA или HDMI. Большинство DVR (digital video recorder) имеют разъемы всех трех типов, что указывается в характеристиках. Детекция движения — очень полезная функция, которая позволяет значительно экономить ресурсы, осуществляя запись только по тревожному событию или за несколько секунд до его регистрации. Кроме того, следует обратить внимание на наличие сетевых протоколов и многозадачность, которые существенно расширяют функционал устройства.
