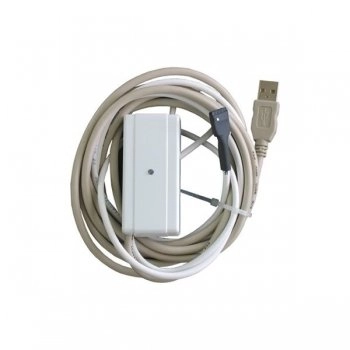

Астра-983 (МС) модуль сопряжения с компьютером через порт USB для программирования и настройки

Модуль сопряжения предназначен для подключения к персональному компьютеру (далее ПК) через порт USB приборов марки Астра: Астра-812 (платас), Астра-712/х, Астра-821/822, Астра-881/882, РПУ Астра-РИ-М (платас), РПУ Астра-РИ, РПД Астра-РИ

Модуль сопряжения линии расширения с компьютером

Назначение

Модуль сопряжения предназначен для подключения к персональному компьютеру (далее ПК) через порт USB приборов марки "Астра": Астра-812, Астра-712/х, Астра-821/822, Астра-881/882, РПУ Астра-РИ-М, РПУ Астра-РИ, РПД Астра-РИ с целью:

• проведения установок режимов работы с помощью соответствующих программ Pconf-XXX
• смены программного обеспечения (далее ПО) с помощью программы Flasher-v5_X
• считывания журнала событий Астра-812 в ПК с помощью программы Message Store.

Особенности

Модуль сопряжения обеспечивает гальваническую изоляцию между линиями интерфейса USB и линией расширения приборов "Астра".

Основные данные

• подключение к портам ПК типа USB
• питание со стороны интерфейса USB осуществляется от линий порта, со стороны линии расширения требуется источник питания постоянного тока напряжением от 10 до 15 В
• для работы через модуль Астра-983 необходимо установить на ПК драйвер Drv983-v1 0. Драйвер совместим с операционной системой Windows - 9X / Me / 2000 / XP.

ВНИМАНИЕ! Все работы по настройке (конфигурированию) и смене ПО приборов должны проводиться только при индивидуальном подключении прибора к ПК. Подключение ПК через модуль Астра-983 в смонтированную линию расширения, объединяющую несколько приборов, приведет к некорректной работе.

Технические данные

Условия эксплуатации:
