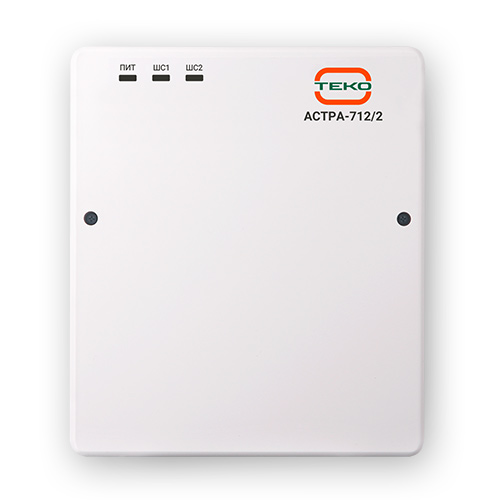

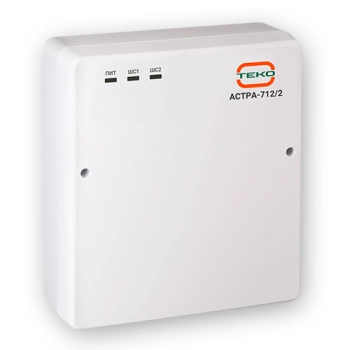

Астра-712/2 прибор приемно-контрольный охранный на 2 шлейфа

Прибор приемно-контрольный 2 ШС, под акк 7 Ач, управления кнопкой или touch memory, выход на сирену 1А..2 реле ПЦН. В комплекте кнопка постановки/снятия

Назначение:

контроль состояния 2 шлейфов сигнализации (ШС) с включенными охранными или технологическими извещателями;
управление средствами оповещения;
выдача тревожных извещений на ПЦН через релейные выходы;
обеспечение питающим напряжением активных извещателей и других устройств.

Основные особенности:

• постановка на охрану/снятие с охраны осуществляется:
  • с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РР Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28.
  • с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
• обеспечивается работа ШС по типам "охранный " или "технологический".
• В ШС могут быть включены:
  • извещатели и приемно-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;

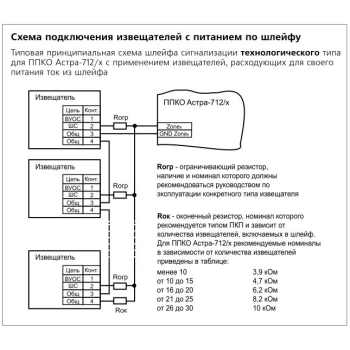

  • извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
• контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
• контроль ШС типа "технологический” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
• силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;
• установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
  • способа постановки на охрану (ТМ или КН),
  • включение режима автоперевзятия,
  • выбор режимов работы ШС ("охранный " - "технологический"),
  • времени задержки на вход/выход.

Технические характеристики:

• Питание от:
  • - сети переменного тока частотой 50 Гц
• напряжением    187÷242 В
  • - АКБ напряжением    12÷14 В
• Параметры ШС:
  • - напряжение на клеммах ШС в дежурном режиме    от 9 до 14 В
  • - ток короткого замыкания по ШС, не более    20 мА
• Время интегрирования ШС:
  • - охранный    70±10 мс
  • - технологический    300±30 мс
• Сопротивление ШС:
  • - "норма"    от 3 до 5 кОм
  • - "нарушение" охранный    от 0 до 3 или более 5 кОм
  • - "нарушение" технологический    от 1,5 до 3 или от 5 до 12 кОм
  • - "неисправность" технологический    от 0 до 1,5 или более 12 кОм
• ток в ШС для питания извещателей    3,0 мА
• величина пульсации по выходу "+12В"     100 мА
• напряжение АКБ, при котором включается индикация разряда    11,5±0,3 В
• напряжение АКБ, при переходе в "спящий" режим    10,5±0,3 В
• напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения)    10,0±0,3 В
• габаритные размеры прибора    165х190х79 мм
• масса прибора без АКБ    0,9 кг
• Максимальный ток нагрузки выходов:
  • - внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out")    1,5 А
  • - внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V")    0,1 А
  • - внешнего светового оповещателя (клеммы "LHT" и "+12V")    50 мА
  • - управления (клеммы "ARM_out" и "+12V")    50 мА
• Условия эксплуатации:
  • - температура, с АКБ    от -10 до +55°С
  • - температура, без АКБ    от -30 до +55°С
  • - относительная влажность воздуха без конденсации влаги    до 93% при +40°С
  • - степень защиты оболочкой    IP41
