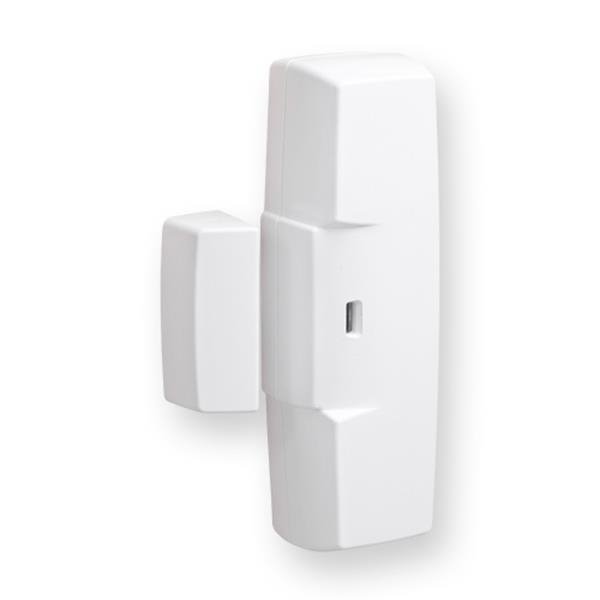

Астра-Z-3345 извещатель магнитоконтактный; радиоканальный; возможность подключения внешних СМК

извещатель магнитоконтактный; радиоканальный; возможность подключения внешних источников тревожных извещений и СМК; контроль вскрытия; автоматический выбор «родительских» устройств с оптимизацией по качеству связи; дальность радиоканала до ретрансляторов-маршрутизаторов и РПП на открытой местности до 200 м, внутри помещений до 30-50 м

Астра-Z-3345 извещатель магнитоконтактный; радиоканальный; возможность подключения внешних СМК

Назначение

Блокировка на открывание или перемещение конструкций, выполненных из магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) материалов, формирование извещения о тревоге и передача извещений по радиоканалу на прибор приемно-контрольный охранно-пожарный (ППКОП) системы Астра-Zитадель.

Особенности

• двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE802.15.4 и спецификацией ZigBee Pro;

• дополнительный вход (клеммы Zone-GND) для подключения источников извещений, включаемый дистанционно c ППКОП;

• дистанционный (c ППКОП) выбор типа устройства: СМК или универсальный передатчик извещений от источников извещений (РПД);

• дистанционный (с ППКОП) выбор статуса “норма” для сигнального входа: нормально-замкнутый (НЗ) или нормально-разомкнутый (НР);

• прием команд от лазерного пульта Астра-942 для:
  - проверки работоспособности извещателя с включением индикации,
  - оптимизации радиосвязи,
  - запуска регистрации;

• контроль вскрытия корпуса;

• контроль напряжения питания;

• контроль радиосети;

• литий-тионил-хлоридный элемент питания типоразмера АА напряжением 3,6 В емкостью до 2,4 А/ч, входит в комплект поставки;

• интеллектуальный алгоритм активации элемента питания при включении;

• средний срок службы элемента питания не менее 2-х лет при периоде контроля радиоканала не менее 10 минут;

• не требуется получения разрешений на применение от органов государственной радиочастотной службы.

Технические характеристики

Технические параметры магнитоуправляемого контакта

Максимальное число срабатываний, не менее............................106

Расстояние срабатывания, мм, не более.....................................20

Расстояние восстановления, мм, не менее..................................10

Технические параметры радиоканала

Рабочий диапазон частот, МГц......................................от 2400 до 2483,5

Число рабочих каналов с шагом 5 МГц.......................................16

Ширина канала, МГц..................................................................2

Радиус действия радиоканала

на открытой местности, м, не менее...........................................300

Мощность излучения, мВт, не более...........................................10

Технические параметры входа Zone-GND

Напряжение на клеммах Zone-GND

в дежурном режиме, В....................................................от 2,5-0,2 до 3,6

Ток в шлейфе для питания

извещателей, мкА, не более.......................................................25

Общие технические параметры

Ток потребления извещателя, мА, не более:

• при выключенном радиомодуле......................................0,045
• при включенном радиомодуле............................................45

Порог начала индикации для замены ЭП, В..............................2,7-0,2

Нижний порог напряжения питания (порог отключения при сохранении индикации

о разряде ЭП), В........................................................................2,3

Средний срок службы элемента питания, лет, не менее.................4

Габаритные размеры, мм, не более....................................... 109x34x27

Масс (без ЭП), кг, не более........................................................0,05

Условия эксплуатации

Диапазон температур, °С............................................от минус 30 до плюс 50

Относительная влажность воздуха, %................................до 95 при + 35°С

без конденсации влаги

Информативность

• "выход на дежурный режим";

• "норма";

• "тревога";

• "вскрытие";

• "восстановление вскрытия";

• "неисправность питания";

• "поиск сети";

• "сеть-норма";

• "нет сети"

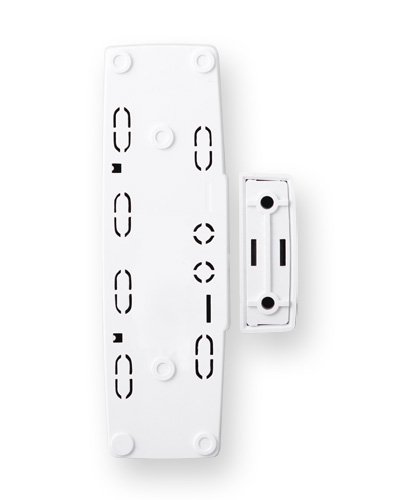

Вид сзади:
