Термодатчик RTD-03.2-INDR (КМ-24) в корпусе, комнатный

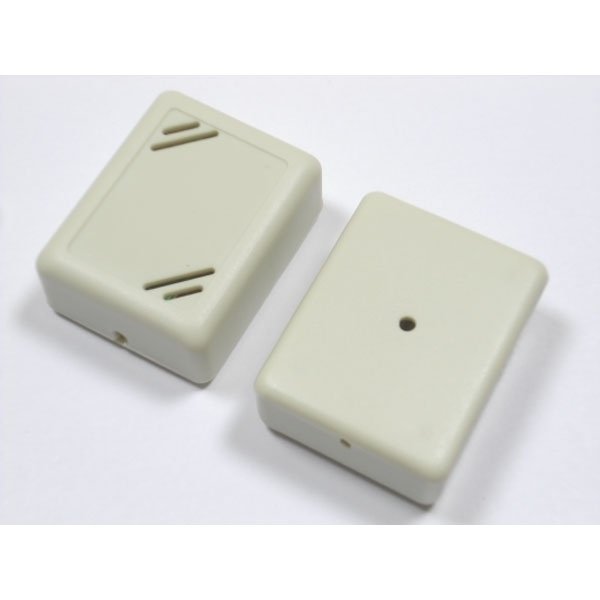

Термодатчик RTD-03.2-B1 представляет собой обычный термодатчик RTD-03.2, помещенный в корпус с дополнительными отверстиями на передней крышке. Комнатный вариант.

Для подключения к контроллеру CCU825 используется 4-х проводный кабель бедлого цвета. Соответсвие цвета проводов следующее:

коричневый или синий - общий (клемма GND)

желтый или красный - питание +15 В (может быть подключен к клемме ExtPwr)

зеленый - выход (аналоговый сигнал, подключается к клемме In1 (In7...In8)

белый провод не используется.

либо

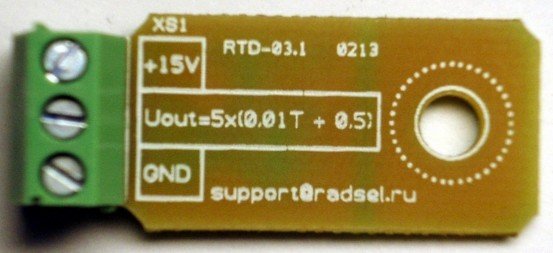

Центральный контакт - сигнальный выход, подключается на вход контроллера, например Ln1 ... Ln8

Питание подается на крайние контакты. необходимо соблюдать полярность подачи питания, однако неверное подключение не выведет устройство из строя.

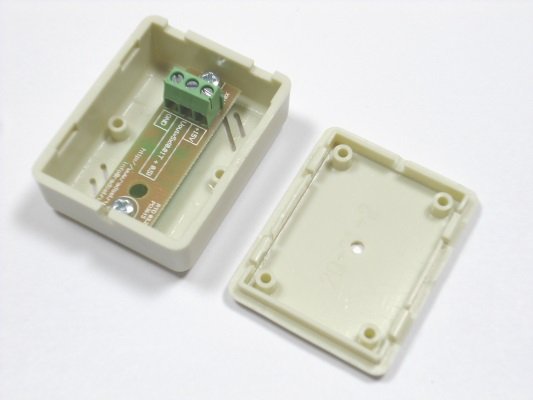

Вид с открытой крышкой:
