Астра-Y УОО устройство оконечное объектовое (УОО), частота 433 МГц, 16 частотных каналов

устройство оконечное объектовое (УОО), частота 433 МГц, 16 частотных каналов, дальность до 8700 м, 3 режима работы: автономный, расширенный, радиоудлинитель

Назначение

Организация охраны объектов путем передачи извещений по радиоканалу на удаленный пост охраны

Особенности

• радиус действия радиоканала УОО со штатной антенной до 3400 м в прямой видимости;
• радиус действия радиоканала УОО с внешней антенной до 12400 м в прямой видимости;

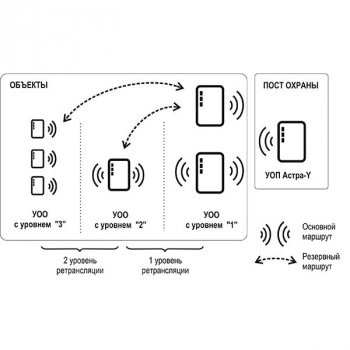

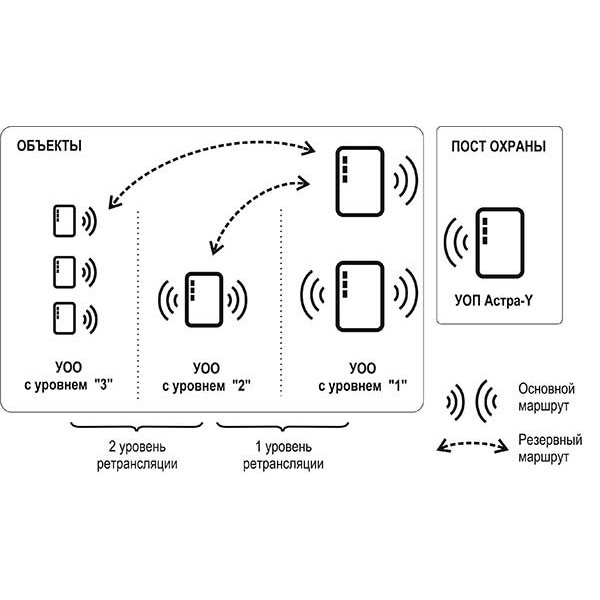

• двухуровневая ретрансляция (начиная с версий ПО 3_0), см. схему на рисунке, в зависимости от назначенного при регистрации уровня ретрансляции УОО может выполнять функцию ретранслятора:
  • - УОО с уровнем «1» – работает напрямую с УОП и может быть ретранслятором первого уровня.
  • - УОО с уровнем «2» – может работать напрямую с УОП или устанавливать маршрут через УОО-ретранслятор с уровнем «1» и может быть ретранслятором первого или второго уровня.
  • - УОО с уровнем «3» – не может быть ретранслятором, может устанавливать маршрут к УОП через УОО с уровнем «1» и «2» или работать напрямую с УОП.
  • - УОО с уровнем ретрансляции «2» и «3» автоматически устанавливают маршрут и при потере связи устанавливают его через другой (резервный) УОО-ретранслятор.
  • - Уровни и маршруты ретрансляции можно изменить принудительно с ПЦН.
  • - УОО-ретранслятор передает состояния не более 25-ти УОО без учета УОО-ретрансляторов следующего уровня и не более 30-ти УОО с учетом УОО-ретрансляторов второго уровня и УОО с уровнем «3»;
• 3 режима работы УОО:
  • - автономный,
  • - расширенный,
  • - радиоудлинитель;
• автономный режим  - контроль собственных 2-х охранных или пожарных шлейфов сигнализации (ШС);

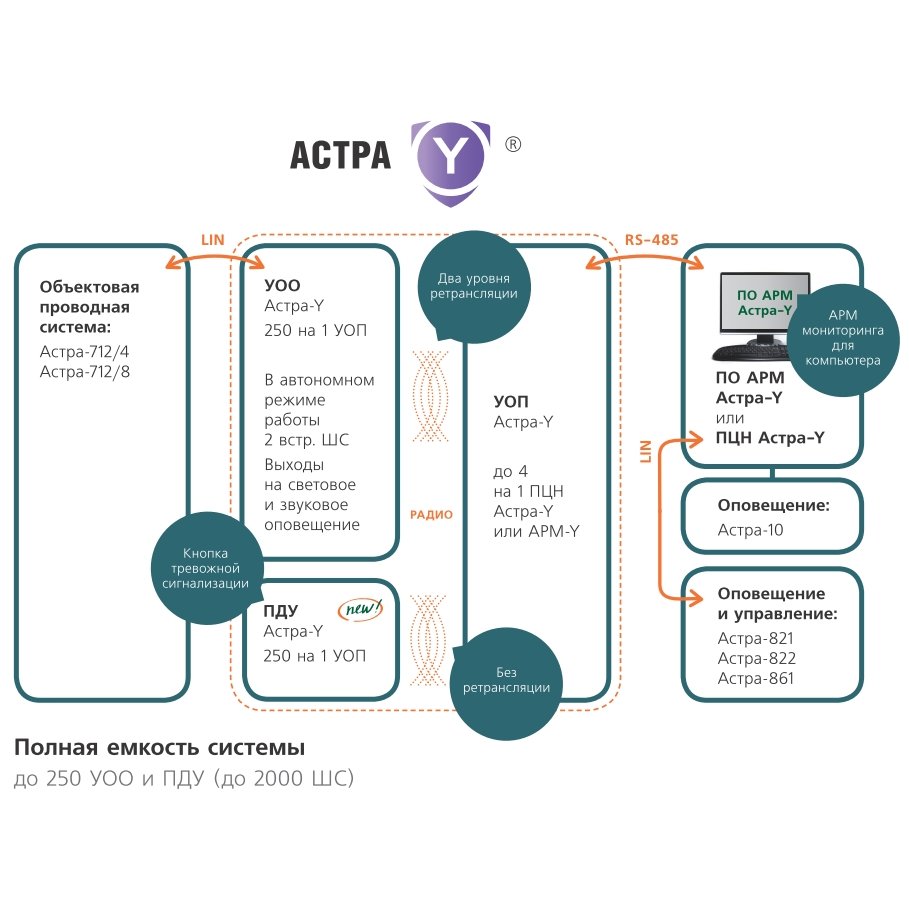

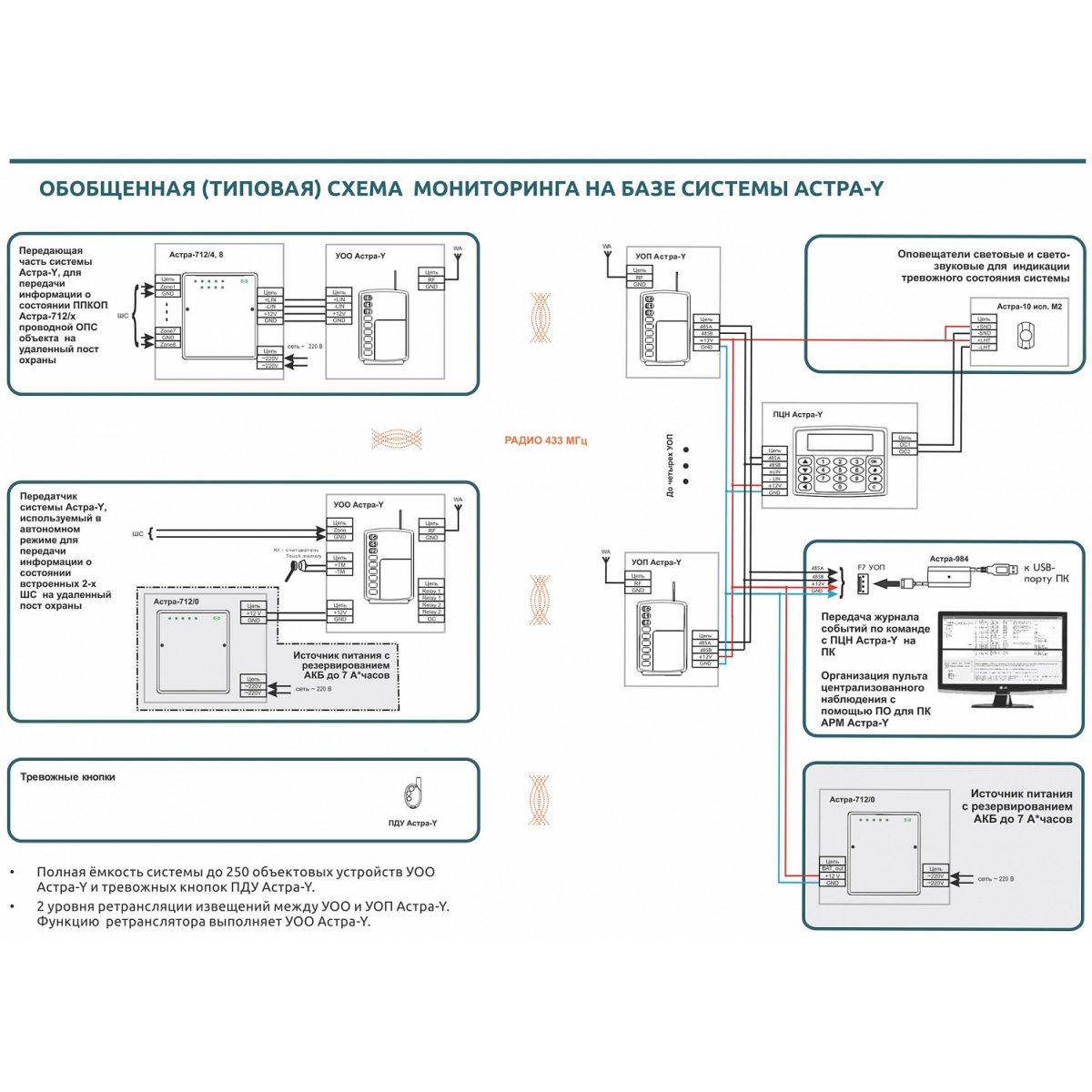

• расширенный режим - совместная работа по линии расширения LIN с ППКОП Астра-712/4, Астра-712/8 проводной системы  для передачи извещений этих систем на удаленный пост охраны;
• режим радиоудлинителя  - повтор состояний шлейфов ШС1, ШС2 УОО на релейных выходах Relay1, Relay2 устройства оконечного пультового (УОП). Режим обеспечивается для пары приборов УОО и УОП;
• постоянный контроль связи по радиоканалу;
• контроль напряжения электропитания;
• контроль вскрытия корпуса;
• возможность программирования перемычками при отсутствии ПЦН;
• штыревая антенна в комплекте;
• возможность использования выносных антенн (подключение к клеммникам)

Основные данные

• автономный режим работы УОО обеспечивает:
  - контроль тока ШС УОО,
  - пожарный или охранный алгоритм контроля ШС,
  - контроль двойной сработки ШС при пожарном алгоритме,
  - взятие на охрану/снятие с охраны внешней кнопкой управления (с фиксацией) или идентификаторами ТМ,
  -независимое управление ШС разными ключами ТМ (одним ключом только один ШС),
  -регистрацию до 8 идентификаторов ТМ для каждого ШС (всего не более 16 ),
  - задержку на вход/выход от 0 до 255 с,
  - включение функции автоперевзятия ( 4 минуты) ШС охранного типа,
  - индикацию состояния входов ШС,
  - выдачу извещений:
  - по радиоканалу,
  - на индикаторы,
  - на релейные выходы Relay1, Relay2 с режимом работы "Контрольная лампа",
  - на выход типа открытый коллектор ОС с режимом работы "Звуковой",
  - интерфейс LIN УОО не используется

• расширенный режим работы УОО обеспечивает:
  - передачу информации от объектовых ППКОП Астра-712/4, Астра-712/4, Астра-812, Астра-812М или Астра-812МВ на УОП. ППКОП подключается к УОО по линии расширения LIN,
  - контроль напряжения питания УОО и подключенного ППКОП,
  - контроль вскрытия корпуса УОО и подключенного ППКОП,
  - выдачу извещений по радиоканалу и на индикаторы

• режим работы радиоудлинитель обеспечивает:
  - контроль двух ШС охранного типа, круглосуточных,
  - выдачу извещений по радиоканалу на УОП и на индикаторы,
  - интерфейс УОО не используется

• не требует получения разрешений на применение от органов государственной радиочастотной службы

Информативность

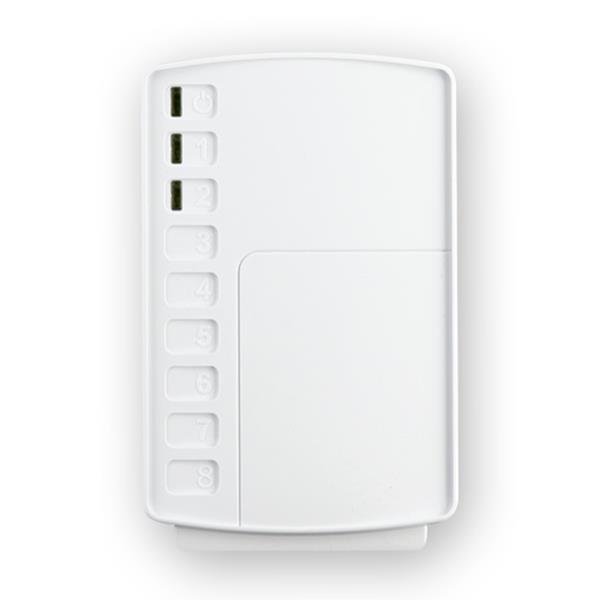

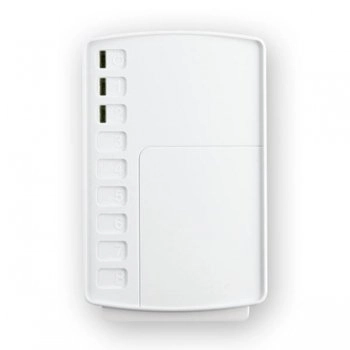

• три светодиодных индикатора:
  - верхний - индикация питания и наличия помех, перегруженности радиоэфира;
  - "1" - индикация состояния ШС1 и других извещений;
  - "2" - индикация состояния ШС2 и других извещений
• два релейных выхода (режим "Контрольная лампа")
• выход типа открытый коллектор (режим "Звуковой")
• вход/выход линии расширения
• антенный разъем.
