ECS-6216MS Блок расширения матричного контроллера, 16 зон

Блок расширения матричного контроллера, 16 зон

Назначение: контроллер системы оповещения предназначен для распределения усиленного сигнала по зонам оповещения. Применяется только совместно с аудоматричным контроллером PX-6216.

Основные особенности ECS-6216MS:

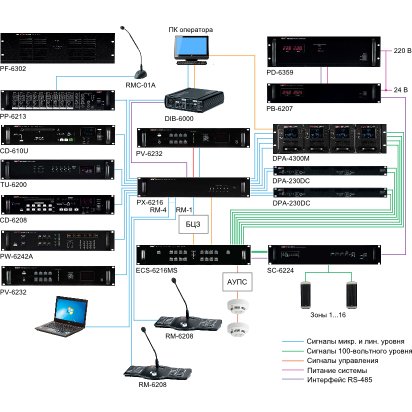

• С помощью контроллера PX-6216 и данных блоков расширения  можно реализовать автоматическую многоканальную систему оповещения и управления эвакуацией 3, 4 или 5-го типа с количеством зон до 160-ти. Кроме автоматического выполнения различных сценариев эвакуации при пожаре обеспечивается стыковка с системой оповещения ГО и ЧС, позоновое речевое оповещение с помощью удалённых микрофонных панелей RM-6024 или через АТС при использовании телефонного контроллера TP-6231A, трансляция заранее записанных сообщений и сигналов по расписанию, музыкальная трансляция.

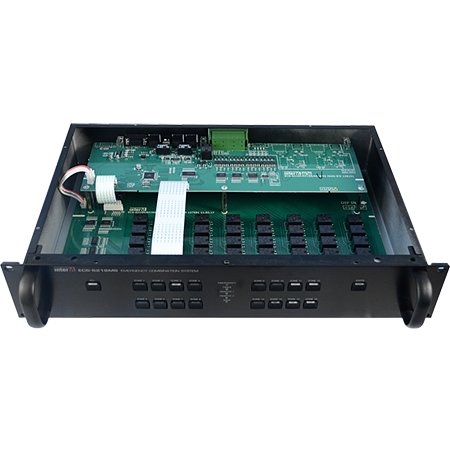

• Релейный модуль устройства позволяет организовать трёхпроводные линии, которые используются при подключении аттенюаторов ATT-03 и ATT-30. Релейный модуль является универсальным и может использоваться не только для распределения усиленного аудиосигнала по зонам, но и, например, для автоматического открывания эвакуационных выходов или для включения световых указателей и оповещателей.
• Для каждой зоны в блоке предусмотрен вход для подключения прибора охранно-пожарной сигнализации. В случае пожара в какой-либо зоне или группе зон система оповещения автоматически переводится в аварийный режим и в зоны пожара транслируется тревожное сообщение.
• Для настройки и управления СОУЭ на основе PX-6216 и блоков расширения используется компьютер, подключенный через блок сопряжения DIB-6000. Информация о состоянии и режимах работы оборудования передаётся по линии связи с интерфейсом передачи данных RS-485.
• Питание блока  осуществляется от блока контроля и распределения питания PD-6359. Конструкция устройства предусматривает установку в стандартный 19``-й аппаратный шкаф.

Функциональные возможности:

• С помощью компьютера можно дистанционно управлять всеми режимами работы контроллера , а также другого оборудования серии 6000.
• Контроллер системы оповещения обеспечивает распределение усиленного сигнала по 16-ти линиям трансляции.
• С помощью дополнительных блоков расширения ECS-6216MS количество зон может быть увеличено до 160-ти.

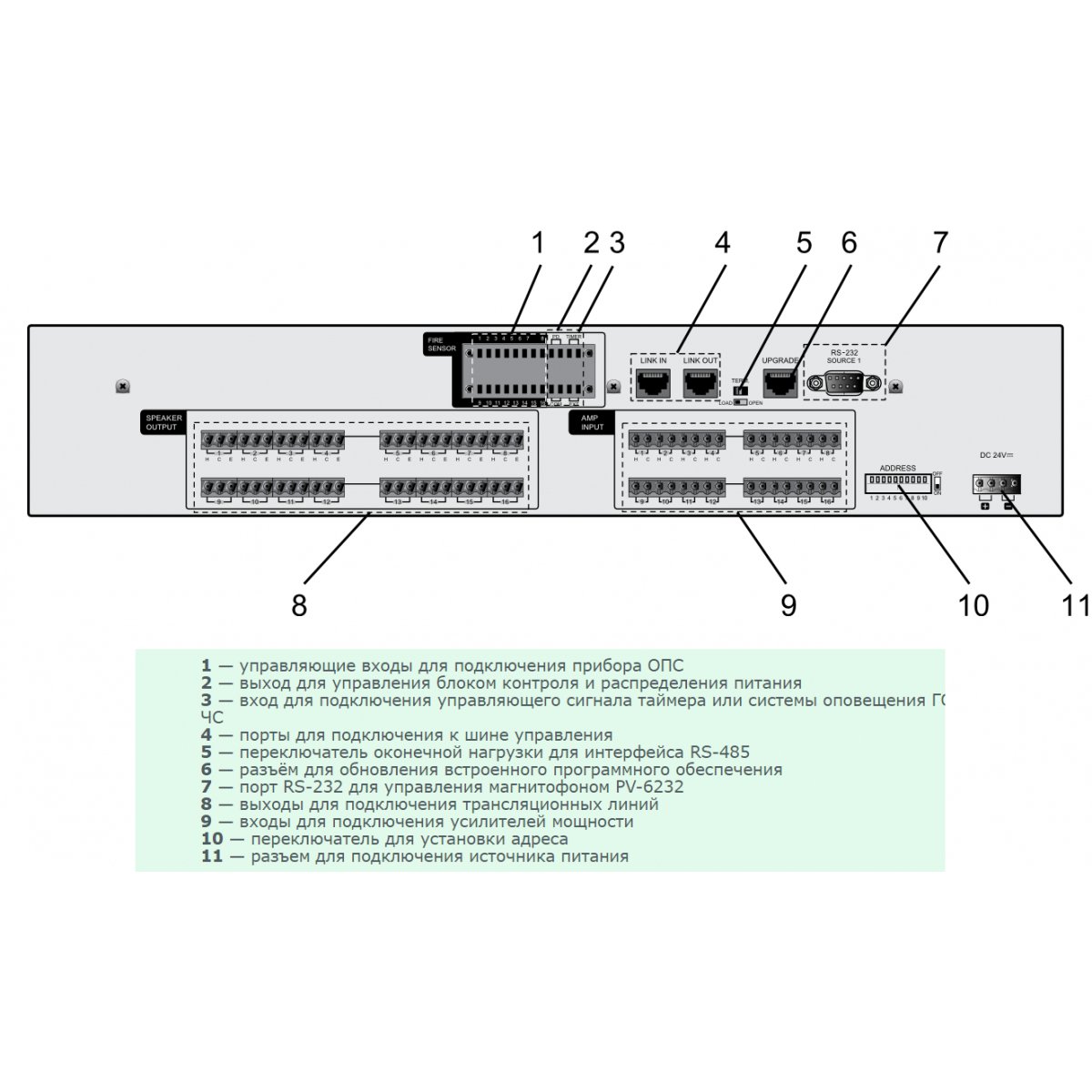

• В устройстве для каждой зоны оповещения предусмотрены входы для подключения «сухих» контактов от прибора охранно-пожарной сигнализации (ОПС).
• Устройство позволяет формировать трёхпроводные линии трансляции, необходимые при использовании аттенюаторов ATT-03 или ATT-30.

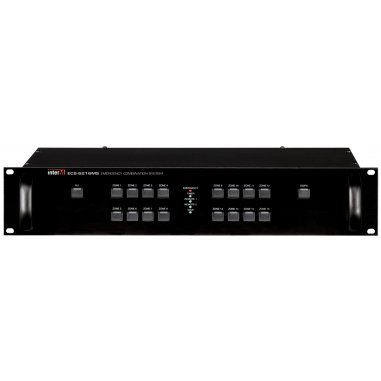

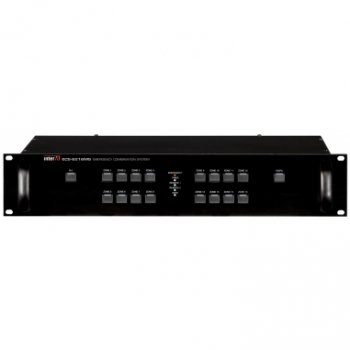

• На передней панели контроллера предусмотрены кнопки для выбора зон и кнопка для переключения режима работы (из нормального в аварийный и обратно).
• В блоке  предусмотрены клеммы для подключения управляющего сигнала системы оповещения ГО и ЧС.

Технические характеристики:
