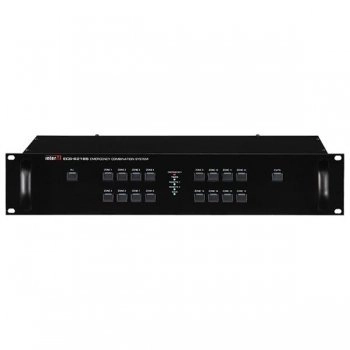

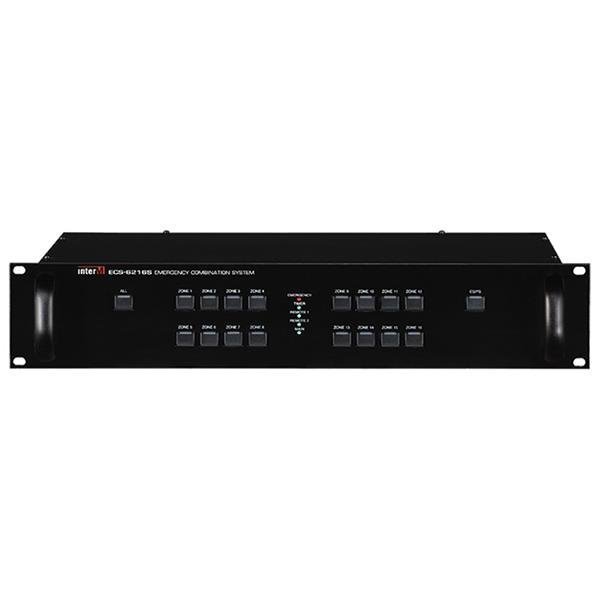

ECS-6216S Блок расширения контроллера системы

Блок расширения контроллера системы

Блоки расширения ECS-6216S обеспечивают увеличение количества зон в системах оповещения и трансляции, построенных с применением контроллера ECS-6216P.
Каждый блок расширения рассчитан на 16 зон. В максимальной конфигурации (контроллер ECS- 6216P и девять блоков расширения ECS-6216S) оборудование 6000-й серии позволяет реализовать систему оповещения и управления эвакуацией на 160 зон.
Релейный модуль контроллера позволяет организовать трёхпроводные линии, которые используются при подключении аттенюаторов ATT-03 и ATT-30. Релейный модуль является универсальным и может использоваться не только для распределения усиленного аудиосигнала по зонам, но и, например, для автоматического открывания эвакуационных выходов или для включения световых указателей и оповещателей. Максимальный коммутируемый ток для каждой линии составляет 5 ампер.
Для каждой зоны в блоке ECS-6216S предусмотрен вход для подключения прибора охраннопожарной сигнализации. В случае пожара в какой-либо зоне или группе зон контроллер автоматически переведёт систему оповещения в аварийный режим. В зоны пожара начнёт транслироваться тревожное сообщение. Музыкальная трансляция и громкоговорящая связь при этом отключатся.
При использовании в системе маршрутизаторов ER-6116 обеспечивается выполнение различных алгоритмов эвакуации из каждой зоны. В случае пожара тревожные сообщения в определённой последовательности будут транслироваться в заданные зоны в соответствии с запущенным алгоритмом эвакуации.

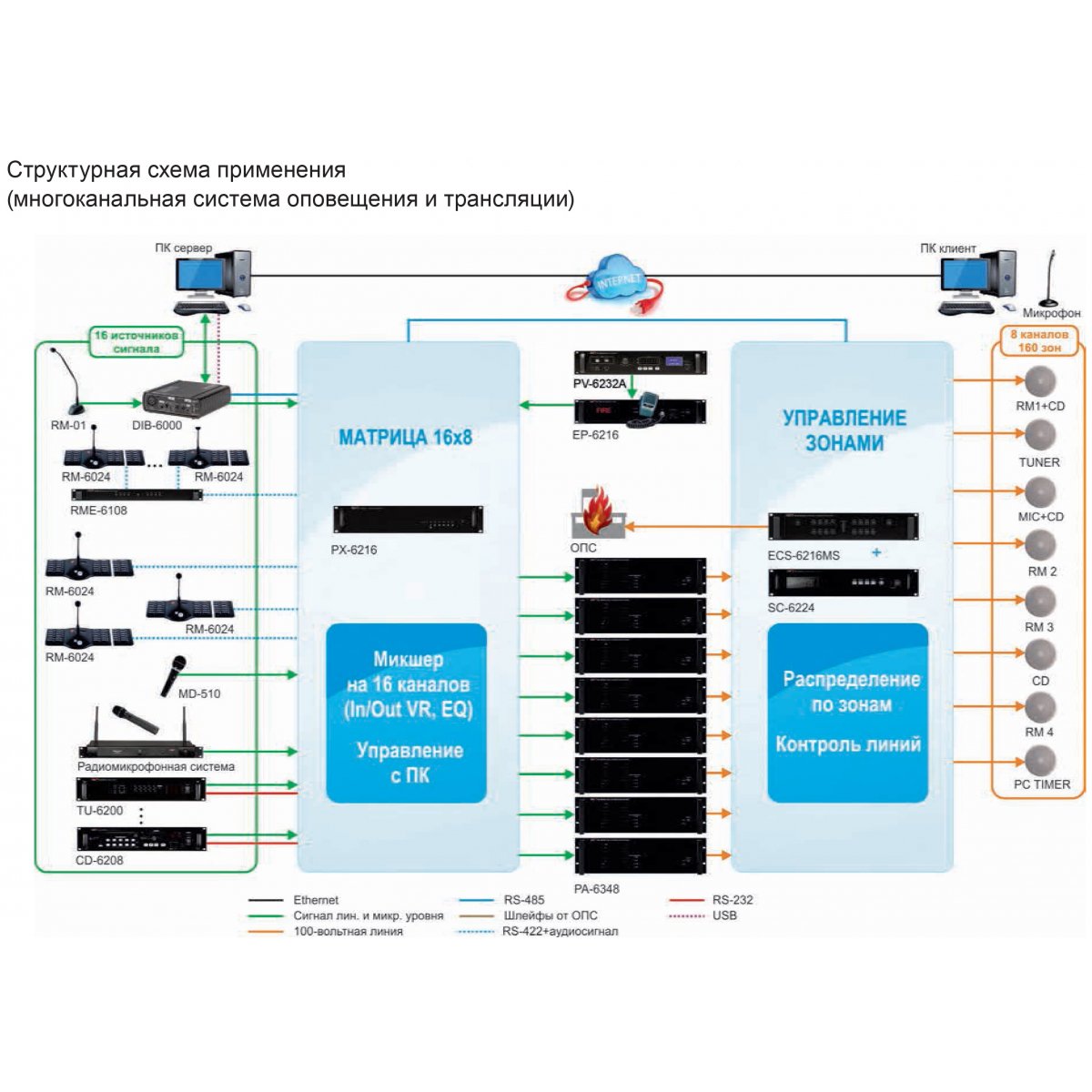

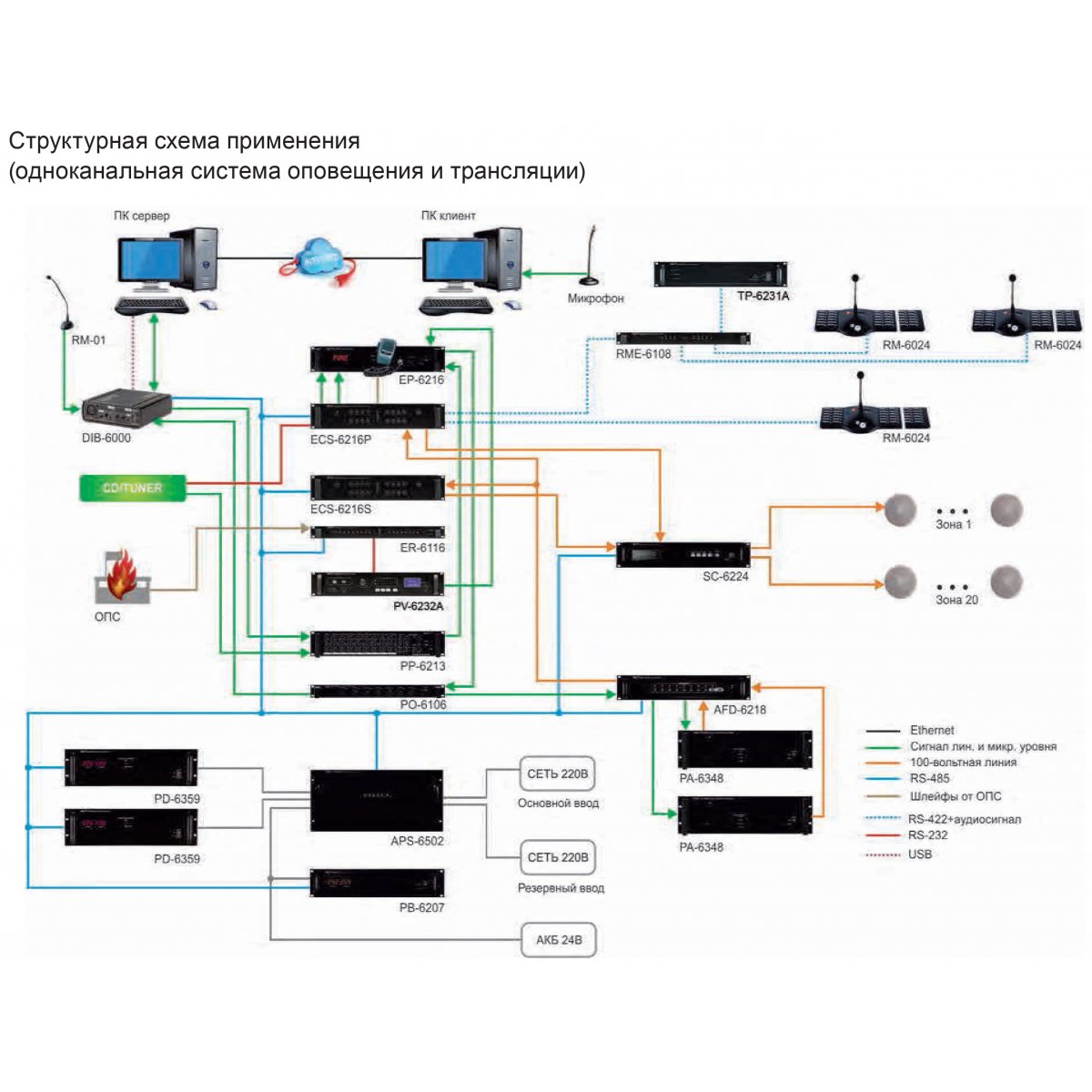

Для управления СОУЭ, построенной на основе ECS-6216P и ECS-6216S, можно использовать компьютер, подключенный через блок сопряжения DIB-6000. С помощью компьютера осуществляется настройка, мониторинг и управление системой. Информация о состоянии и режимах работы оборудования передаётся по контролируемой линии связи с интерфейсом передачи данных RS-485.
Питание блока ECS-6216S осуществляется от блока контроля и распределения питания PD-6359 или PD-659. Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Основные особенности:

• Увеличение числа зон оповещения - Контроллер системы ECS-6216P совместно с одним блоком расширения ECS-6216S обеспечивают распределение усиленного сигнала по 32-м линиям оповещения. С помощью дополнительных блоков расширения ECS-6216S количество зон может быть увеличено до 160-ти.
• Подключение компьютера - С помощью компьютера можно дистанционно управлять всеми режимами работы блока ECS-6216S, а также другого оборудования серии 6000.

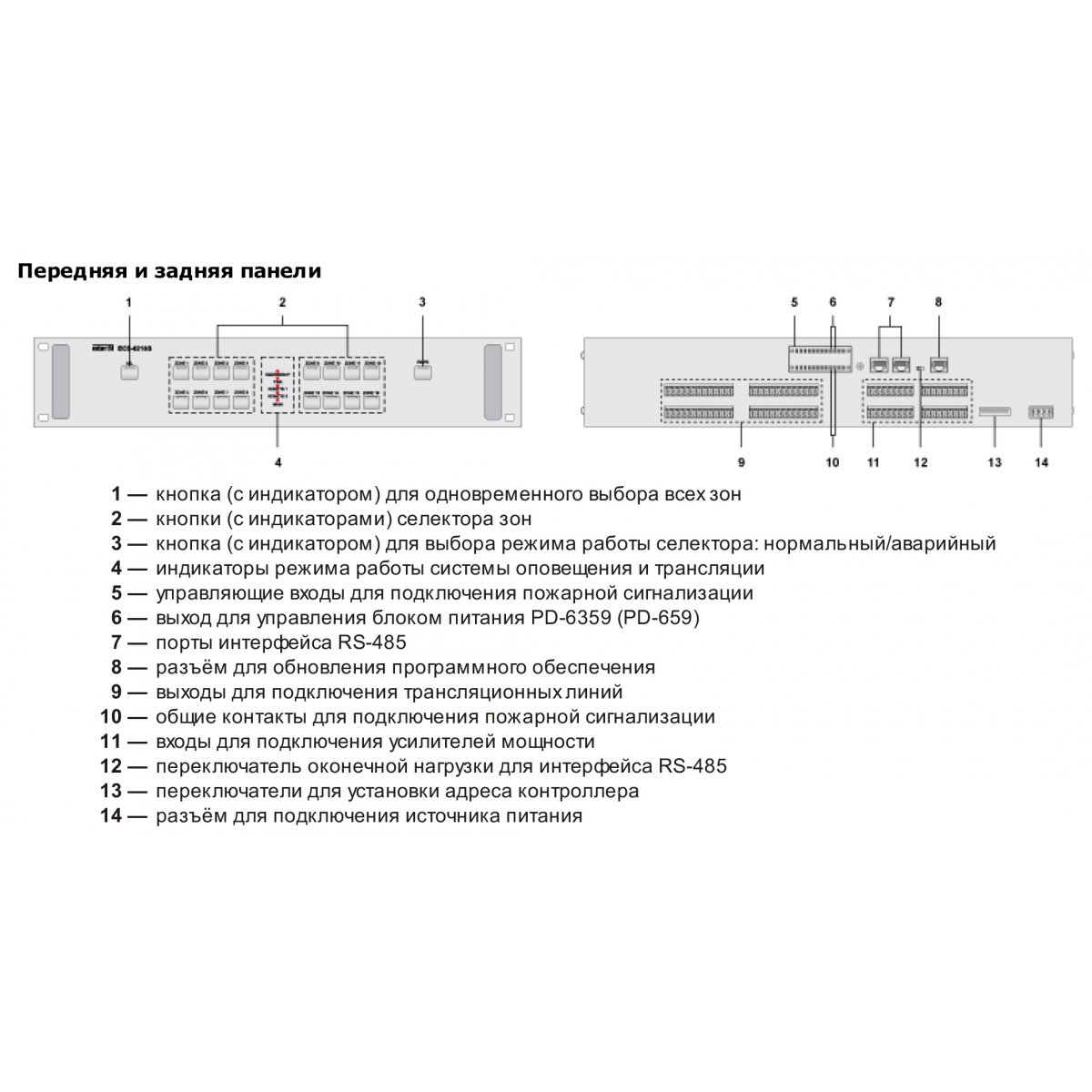

• Нормальный и аварийный режимы выбора зон - На передней панели контроллера предусмотрены кнопки для выбора зон и кнопка для переключения режима работы (из нормального в аварийный и обратно).
• Интерфейс RS-485 - Для управления системой оповещения и музыкальной трансляции используется интерфейс RS-485.
• Подключение пожарной сигнализации - В устройстве для каждой зоны оповещения предусмотрен вход для подключения «сухого контакта» от прибора охранно-пожарной сигнализации (опС).
• Двух- и трёхпроводные линии вещания - Устройство позволяет формировать трёхпроводные линии трансляции, необходимые при использовании аттенюаторов ATT-03 или ATT-30.
• Управление источником питания - В устройстве предусмотрены клеммы для автоматического включения блока контроля и распределения питания.

Технические характеристики:
