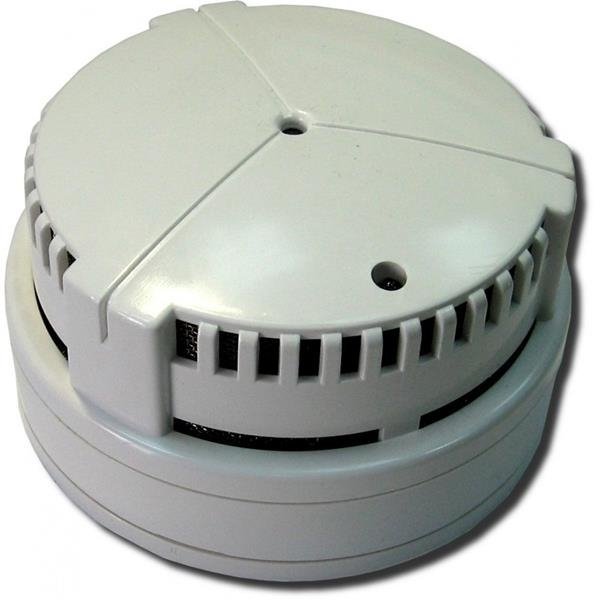

ДИП-3СВ (ИП-212-5СВ) извещатель пожарный дымовой оптико-электронный

Извещатель пожарный дымовой оптико-электронный. Uпит. = (8-30)В, Iдеж.реж. не более 90мкА, Iраб.реж .= 7,5мА — для организации сигнала „Внимание“ в приборах ППК-2М, ППК-2БМ, оптический сигнал квитирования о исправности, микропроцессорная обработка сигнала. (Iраб.реж .= от 5мА до 15мА с дискретностью 0,5мА по отдельному заказу).

Технические характеристики

• Питание извещателя осуществляется напряжением 18 (+9;−8))В постоянного тока с возможными перерывами или переполюсовками напряжения питания длительностью не более 0,1 с, следующих с периодом повторения свыше 0,6 с.
• Извещатель имеет чувствительность, соответствующую задымленности окружающей среды с оптической плотностью не менее 0,05 дБ/м и не более 0,2 дБ/м. Типовое значение чувствительности извещателя соответствует оптической плотности от 0,09 до 0,15 дБ/м.
• Извещатель при срабатывании формирует электрический сигнал в виде дискретного увеличения потребляемого тока до величины (7,5±0,5) мА.
• Ток, потребляемый извещателем в дежурном режиме (в несработавшем состоянии), не превышает 90 мкА при питании его напряжением положительной полярности и не превышает 1 мкА при напряжении отрицательной полярности.
• Сигнал срабатывания извещателя сохраняется после окончания воздействия продуктов сгорания. Отключение сигнала срабатывания осуществляется путем отключения напряжения питания извещателя на время не менее 3 с.
• Извещатель имеет встроенную оптическую индикацию срабатывания красного цвета и обеспечивает включение ВУОС*, дублирующего оптическую индикацию сработавшего состояния извещателя.
• Извещатель срабатывает при введении в его контрольное отверстие штыря съемника из комплекта принадлежностей (ручная проверка работоспособности). Время задержки срабатывания извещателя после введения штыря не превышает 5 с.
• Конструкция извещателя предусматривает крепление блока извещателя в розетке, включенной в шлейф пожарной сигнализации. При отделении блока извещателя от розетки приемно-контрольный прибор зарегистрирует сигнал "Неисправность".
• Габаритные размеры составляют, мм, не более:
• − извещателя .................................................................................... ∅ 100 х 61
• − блока извещателя ......................................................................... ∅ 100 х 53
• Масса составляет, кг, не более:
• − извещателя ............................................................................................. 0,23
• − блока извещателя .................................................................................. 0,18
• Средняя наработка на отказ извещателя составляет не менее 60000 ч.
