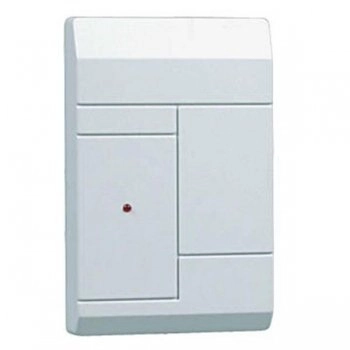

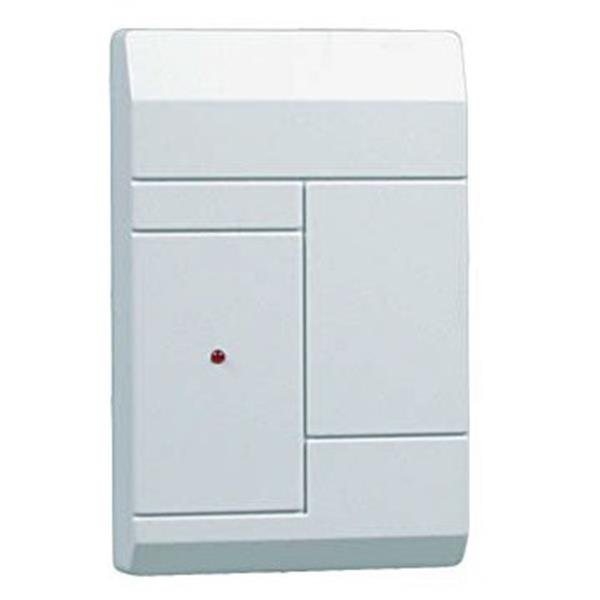

RS-202TD-RR передатчик-коммуникатор

Стационарный передатчик-коммуникатор контрольной панели, штыревая антенна, поддержка двух интерфейсов: TTL 5V (длина линии связи до 1 м) и RS-485 (длина линии связи до 1,5 км), -20 +50С, 10-15В

Передатчик-коммуникатор Риф Стринг RS-202ТD-RR входит в состав аппаратуры радиоканальной охранной сигнализации Риф Стринг RS-202 и предназначен для подключения различного объектового охранного оборудования к системе RS-202. Передатчик RS-202TD-RR имеет цифровой вход данных (СОМ-порт), на который подается информация от внешнего охранно-пожарного прибора.

При тревоге, взятии под охрану, снятии с охраны или другом изменении состояния объекта внешнее устройство пересылает на передатчик информацию о произошедшем событии. Передатчик формирует радиосигнал о событии и отправляет его по эфиру в центр охраны. Далее для обозначения входной информации мы будем употреблять термин "событие", а для радиосигнала с передатчика – термин "извещение".

Информация во входных сообщениях соответствует стандарту Contact ID, но передается в специальном формате, который описан ниже. Предполагается, что производители объектового оборудования будут сами разрабатывать и производить устройства сопряжения их протоколов и унифицированного входного протокола передатчика.

Кроме извещений о событиях на объекте, передатчик периодически отправляет специальные контрольные извещения, которые используются оборудованием центра охраны для автоматического контроля связи. Значение интервала обнаружения потери связи устанавливается в центре охраны, и может составлять от 4 до 20 минут зависимости от количества объектов в системе и качества связи.

ВНИМАНИЕ! Перед использованием передатчика необходимо установить нужную частотную литеру с помощью джамепрных перемычек.

Технические характеристики

• Рабочая частота: одна из 30 частотных литер в пределах полосы (433,92 ± 0,2%) МГц
• Номинальная излучаемая мощность: 10 мВт
• Выход на внешнюю антенну: под коаксиальный кабель 50 Ом
• Типичная дальность связи: 5-20 км (в городе, с выносной антенной)
• 10-30 км (за городом, с выносной направленной антенной)
• Автоматический контроль связи: 4-20 минут, устанавливается в центре охраны
• Вход данных: СОМ-порт, уровни ТТЛ, RS-232 и RS-485
• Информационная емкость: определяется внешним оборудованием
• Напряжение внешнего питания: от 9 до 15 В постоянного тока
• Средний ток потребления в дежурном режиме: около 130 мА
• Максимальный ток потребления: не более 200 мА
• Диапазон рабочих температур: от -20 до +50°С
• Условия эксплуатации: сухие закрытые помещения, без конденсации влаги
• Габаритные размеры: 75 х 120 х 32 мм (без антенны)
