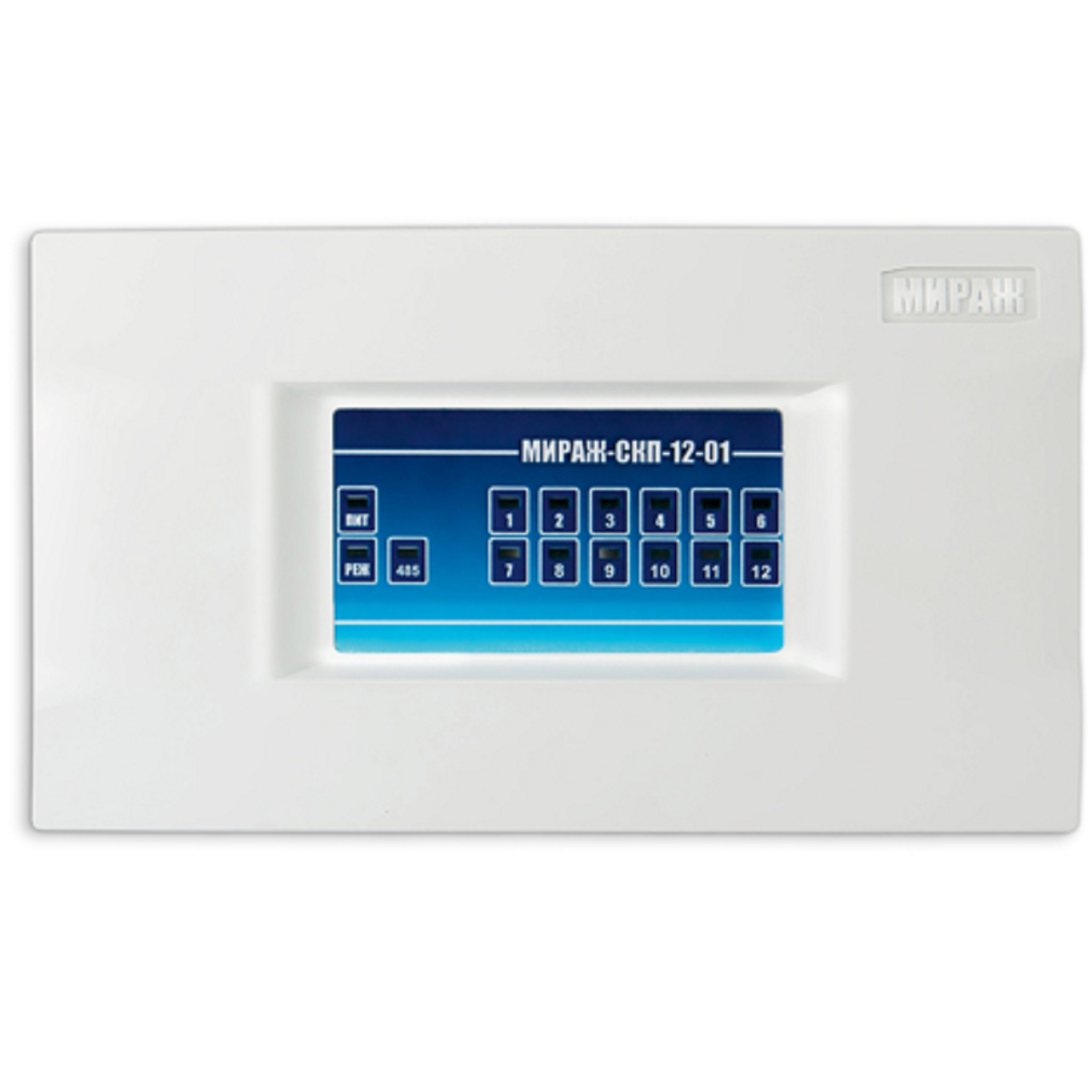

Мираж-СКП-12-01 Сетевая контрольная панель, 12 охранных-пожарных ШС с управляемым питанием

Производитель: Стелс
- Поделиться
- В избранное
Код товара: 409-949

2754 просмотра

Описание
Документация
Отзывы (1)

Сетевая контрольная панель для расширения функциональности базовых контроллеров. 12 охранно-пожарных ШС с управляемым питанием, 2 реле ПЦН, 3 выхода ОК («Режим», «Неисправность», «Сирена»), порт Тouch Мemory, внешнее питание 12 В. Подключение к контроллерам STEMAX MX810/MX820, Мираж-GSM-M8-04 по интерфейсу RS-485. Диапазон рабочих температур: от –40° до +55° С. Материал корпуса: ABS-пластик.

Назначение: сетевая контрольная панель предназначена для контроля охранных и пожарных шлейфов сигнализации с передачей извещений базовому контроллеру.

Устройство позволяет расширить количество контролируемых шлейфов и разделов при оборудовании крупных объектов и групп объектов. В этом случае используется лишь один базовый контроллер на одном из объектов, на остальных объектах устанавливаются сетевые контрольные панели, взаимодействующие по интерфейсу RS-485. При использовании сетевых контрольных панелей сохраняется полная информативность и управляемость объектового оборудования.

Может применяться также в качестве самостоятельного приемно-контрольного прибора.

Основные особенности Мираж-СКП-12-01:

12 собственных охранно-пожарных шлейфов сигнализации
2 выхода реле
3 выхода типа «открытый коллектор»
Порт Тouch Мemory для управления режимом охраны
Питание внешнее 12 В

Функциональные возможности:

Шлейфы и разделы
- 12 шлейфов сигнализации (ШС) для приема извещений от ручных и автоматических пожарных, охранных и технологических извещателей, а также приборов приемно-контрольных охранных и охранно-пожарных через выходы реле.
- Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
- К контроллерам STEMAX MX810/MX820 и Мираж-GSM-M8-04 можно подключить до 15 панелей, что в сумме дает 188 шлейфов сигнализации. Каждая панель может использоваться как самостоятельный раздел.
- Питание активных пожарных извещателей по двухпроводному ШС.
Сервисные возможности
- Возможность настройки сетевых контрольных панелей для работы в алгоритмах «ведущий/master» и «ведомый/slave».
- Дистанционная настройка устройства через базовый контроллер.
- Локальная замена программного обеспечения контрольной панели с помощью адаптера Мираж-RS-232.
- Изменение сетевого адреса на интерфейсе RS-485 в ручном режиме.
- Сохранение информации в журнале событий.
- Крепление на DIN-рейку или саморезы.
Выходы управления
- Управление исполнительными устройствами и средствами автоматики с помощью трех выходов типа «открытый коллектор» на основе различных тактик, выбираемых пользователем.
- 8 тактик управления цепями звуковой и световой сигнализации.
- Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».
- Контроль исправности внешних цепей звуковой и световой сигнализации.
- Настройка звукового оповещения для выходов типа «открытый коллектор» во время задержки на вход и на выход.
- 2 выхода реле.
Управление режимом работы
- Мобильное приложение Stemaх при подключении через объектовый контроллер.
- Устройства, подключаемые по интерфейсу Touch Memory (считыватели TM, кодовые панели, скрытые выключатели). Поддерживаются электронные ключи TM и Proximity-карты с шифрованием и защитой от клонирования.
Питание
- Питание от внешнего бесперебойного источника напряжением 12 В.

Технические характеристики:

Напряжение в ШС для тактики охранный / пожарный	4; 24 В
Электропитание внешнее	12 В
Ток потребления в режиме ШС 4 В	65 мА
Ток потребления в режиме ШС 24 В	220 мА
Диапазон рабочих температур	от -40 до +55 °С
Габаритные размеры	210 x 118 x 44 мм
