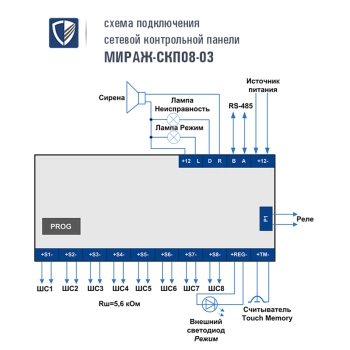

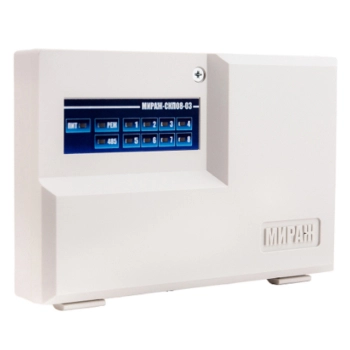

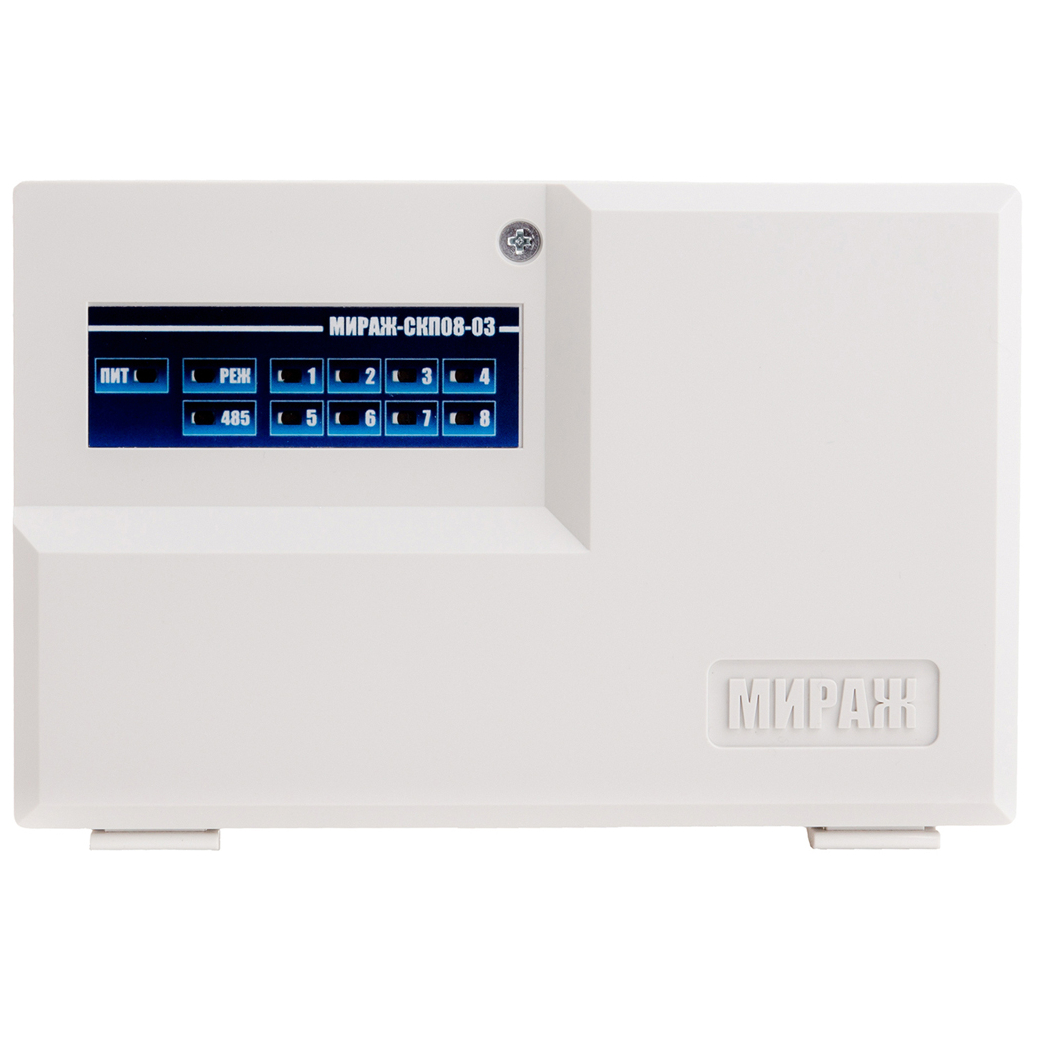

Сетевая контрольная панель для расширения функционала базовых контроллеров. 8 охранно-пожарных ШС с управляемым питанием, 1 реле ПЦН, 3 выхода ОК («Режим»,«Неисправность»,«Сирена»), порт Тouch Мemory, внешнее питание 12 В. Подключение к контроллерам STEMAX MX810/MX820, Мираж-GSM-M8-04 по интерфейсу RS-485. Диапазон рабочих температур: от –40° до +55° С. Материал корпуса: ABS-пластик.
Назначение: сетевая контрольная панель предназначена для контроля охранных и пожарных шлейфов сигнализации с передачей извещений базовому контроллеру.
Устройство позволяет расширить количество контролируемых шлейфов и разделов при оборудовании крупных объектов и групп объектов. В этом случае используется лишь один базовый контроллер на одном из объектов, на остальных объектах устанавливаются сетевые контрольные панели, взаимодействующие по интерфейсу RS-485.
Может применяться также в качестве самостоятельного приемно-контрольного прибора. При использовании сетевых контрольных панелей сохраняется полная информативность и управляемость объектового оборудования.
Основные особенности Мираж-СКП-08-03:
- 8 собственных охранно-пожарных шлейфов сигнализации
- 1 выход реле
- 3 выхода типа «открытый коллектор»
- Порт Тouch Мemory для управления режимом охраны
- Питание внешнее 12 В
Функциональные возможности:
- Шлейфы и разделы
- 8 шлейфов сигнализации (ШС) для приема извещений от ручных и автоматических пожарных, охранных и технологических извещателей, а также приборов приемно-контрольных охранных и охранно-пожарных через выходы реле.
- Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
- К контроллерам STEMAX MX810/MX820/MX830 и Мираж-GSM-M8-04 можно подключить до 15 панелей, что в сумме дает 128 шлейфов сигнализации. Каждая панель может использоваться как самостоятельный раздел.
- Питание активных пожарных извещателей по двухпроводному ШС.
- Сервисные возможности
- Возможность настройки сетевых контрольных панелей для работы в алгоритмах «ведущий/master» и «ведомый/slave».
- Дистанционная настройка устройства через базовый контроллер.
- Локальная замена программного обеспечения контрольной панели с помощью адаптера Мираж-RS-232.
- Изменение сетевого адреса на интерфейсе RS-485 в ручном режиме.
- Сохранение информации в журнале событий.
- Выходы управления
- Управление исполнительными устройствами и средствами автоматики с помощью трех выходов типа «открытый коллектор» на основе различных тактик, выбираемых пользователем.
- 8 тактик управления цепями звуковой и световой сигнализации.
- Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».
- Настройка звукового оповещения для выходов типа «открытый коллектор» во время задержки на вход и на выход.
- 1 выход реле.
- Управление режимом работы
- Мобильное приложение Stemaх при подключении через объектовый контроллер.
- Устройства, подключаемые по интерфейсу Touch Memory (считыватели TM, кодовые панели, скрытые выключатели). Поддерживаются электронные ключи TM и Proximity-карты с шифрованием и защитой от клонирования.
- Питание
- Питание от внешнего бесперебойного источника напряжением 12 В.
Технические характеристики:
Напряжение в ШС для тактики охранный / пожарный
|
4; 24 В
|
Электропитание внешнее
|
12 В
|
Ток потребления в режиме ШС 4 В
|
40 мА
|
Ток потребления в режиме ШС 24 В
|
150 мА
|
Диапазон рабочих температур
|
от –40 до +55 °С
|
Габаритные размеры
|
140 x 90 x 25 мм
|
