БИРП-12/4М источники бесперебойного питания с креплением на DIN рейку

1 год гарантии

Производитель: К-Инженеринг
- Поделиться
- В избранное
- К сравнению
Код товара: 410-756

551 просмотр

3993.00 ₽

Рекомендованная цена

3394.00 ₽

Спецпредложение до 01.06.2020

Наличие:

Наличие и срок поставки уточняйте у менеджеров

Оценка: 5

Оставить отзыв

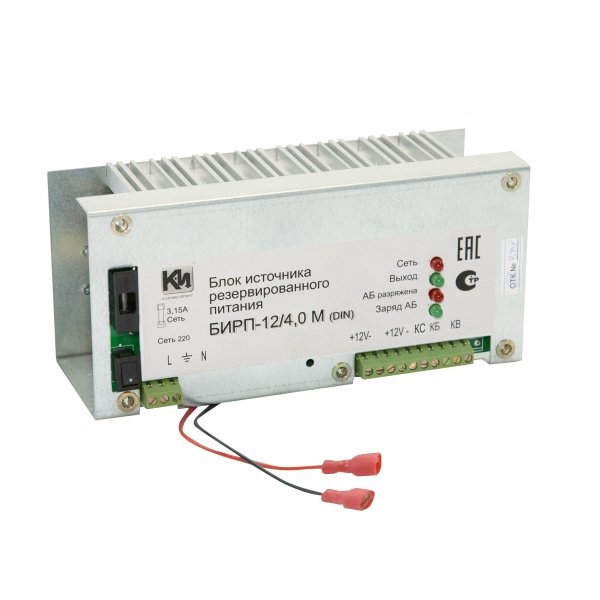

Блок источника резервированного питания с креплением на DIN рейку. 13,2 В; 4,0 А, кратковременно до 5,0 А; под 2 шт. АКБ 7,0 Ач;

Основные особенности:

Крепление на DIN рейку 35мм
3 Информационных выхода
Автоматическая защита от перегрузки и от короткого замыкания
Защита от неправильного подключения АБ (переполюсовка)
Защита АБ от глубокого разряда
Защита от превышения выходного напряжения
Сетевой выключатель

Стабилизатор канала нагрузки БИРП-12/4,0М (DIN) обеспечивает выходную мощность до 48 Вт в сетевом диапазоне от 150 до 265В благодаря применению импульсного ШИМ-преобразователя.

Блок питания с расширенным комплексом защит обеспечивает стабильное выходное напряжение 12 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.

Также обеспечивает выдачу информационных диагностических сообщений с помощью световых индикаторов и имеет информационные выходы для передачи информации во внешние цепи: «Контроль Сети (КС)», «Контроль батареи (КБ)» и «Контроль выхода (КВ)»

При отключении сетевого напряжения БИРП-12/4,0М (DIN) обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы зависит от емкости подключенной аккумуляторной батареи. При использовании аккумуляторной батареи емкостью 14Ач и номинальной выходной мощности продолжительность автономной работы составляет 3 часа.

Независимый канал заряда обеспечивает восстановление ресурса аккумуляторной батареи после восстановления сетевого напряжения.

Технические характеристики:

Напряжение на выходе канала нагрузки, В (при работе от основного источника)	12,0+/-0,2
Напряжение на выходе канала на-грузки, В (при работе от резервного источника)	10,0-12,0
Номинальный ток нагрузки, А	4,0
Максимальный кратковременный ток нагрузки, А (180 сек)	5,0
Пульсация выходного напряжения, мВ, не более	50
Основной источник электропитания	Сеть переменного тока 220В (50±1)Гц
Диапазон допустимых отклонений напряжения основного источника, В	150-265
Потребляемый от сети ток при номинальных выходных параметрах, мА, не более	400
Резервный источник электропита	Свинцово-кислотная необслуживаемая герметичная аккумуляторная батарея (АБ), (12,6+/-0,6)В CEI IEC1056-1
Рекомендуемая емкость подключаемой АБ, Ач	14 (7+7)
Время работы в резерве при номинальной нагрузке, ч, не более	3,0
Напряжение на выходе канала заряда АБ, В	13,5-13,8
Время полного восстановления ресурса АБ, ч	22 (для двух АКБ по 7 Ач)
Напряжение защитного отключения АБ, В	10,0-11,0
Максимальное сечение подключаемых проводов, мм2	2,5
Параметры выходов «КС», «КБ», «КВ»	«оптореле», 60 В, 100 мА макс.
Степень жесткости испытаний по ЭМС	2
Класс электробезопасности	Класс I
Тип монтажа	На DIN рейку 35мм
Степень защиты	IP 10
Габариты, мм	190х90х80
Масса , кг, не более	1,0

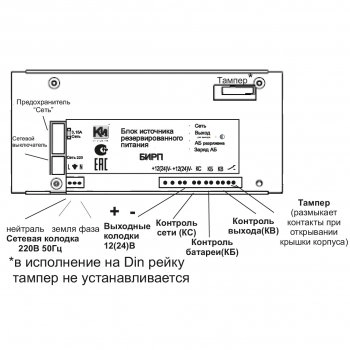

Конструкция:

Вся электронная часть смонтирована на единой печатной плате и закреплена на стальной несущей панели.
На панели расположены адаптеры для крепления блока к стандартной DIN рейке шириной 35мм. При этом предусмотрена возможность крепления блока, как в вертикальном, так и в горизонтальном положениях.
Для удобства обслуживания доступ к сетевому выключателю и предохранителям обеспечен с лицевой стороны блока.
Для обеспечения требований электробезопасности блок имеет металлический защитный кожух и клемму заземления.

Материалы

Несущая панель и кожух блока выполнены из оцинкованной стали толщиной 0,8 мм .

Информативность

Визуальная индикация:

о наличии напряжения основного источника электропитания — индикатор красного цвета «Сеть»
о наличии выходного напряжения – индикатор зеленого цвета «Выход»
о разряде аккумуляторной батареи — индикатор красного цвета «АБ разряжена»
о заряде аккумуляторной батареи — индикатор зеленого цвета «Заряд АБ»
Передача информации во внешние цепи:
- о наличии напряжения основного источника электропитания — выход «контроль сети (КС)»
- о наличии напряжения на выходе источника электропитания — выход «контроль выхода (КВ)»
- о наличии резервного источника электропитания — выход «контроль батареи (КБ)»

Эксплуатация

Блок рассчитан на эксплуатацию в закрытых помещениях с параметрами окружающей среды:
диапазон температур от +5°С до +40°С;
относительная влажность до 95%
атмосферное давление от 84 до 106,7 кПа.
Гарантийный срок эксплуатации — 36 месяцев.
Срок службы — 10 лет.

Область применения

Тип системы	Оборудование
Интегрированные системы охраны	Сетевые контроллеры, преобразователи интерфейсов, блоки индикации и управления, релейные блоки, приемно-контрольные приборы, охранные извещатели.
Системы оповещения и управления эвакуацией	Блоки управления пожарным оповещением, приборы речевого оповещения, световые и звуковые оповещатели, световые табло.
Адресные и пороговые системы пожарной сигнализации и противопожарной автоматики	Приемно-контрольные приборы, приборы управления пожаротушением, насосными станциями, контроллеры адресной линии, адресные расширители, адресные релейные блоки, пожарные извещатели
Интегрированные системы контроля и управления доступом	Сетевые дверные, лифтовые, шлюзовые контроллеры доступа, считыватели, релейные блоки, эл/м замки.
Системы видеонаблюдения	Внутренние и уличные видеокамеры, цифровые видеорегистраторы на 4 канала, LCD-мониторы, сетевые маршрутизаторы, роутеры, свитчеры.
