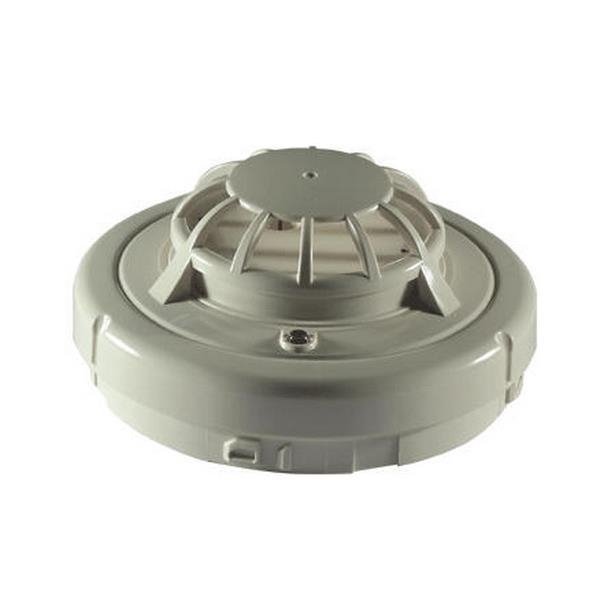

ИП 101-31-A1R ПРОФИ-Т извещатель тепловой максимально-дифференциальный

Извещатель тепловой максимально-дифференциальный. Порог срабатывания максимальный 58град. С, дифференциальный 8град. С/мин (класс A1R). Рабочее напряжение от 8 В до 30 В. Номинальный ток в дежурном режиме (типовой) 65 мкА, при 24 В. Допустимый ток в режиме «ПОЖАР», не более 80 мА

ПРОФИ-Т Тепловой максимально-дифференциальный извещатель предназначен для обнаружения возгораний по значению температуры окружающей среды и по скорости ее нарастания. В извещателе реализован метод прямого измерения температуры и вычисления скорости ее увеличения, что определяет высокую надежность срабатывания при отсутствии ложных тревог. Порог срабатывания максимальный 58°С, дифференциальный 8°С/мин (класс A1R)

Общая характеристика

• ПРОФИ-Т - тепловой максимально-дифференциальный извещатель предназначен для обнаружения очагов возгорания сопровождающихся повышением температуры.
• В извещателе реализован метод прямого измерения температуры и скорости ее увеличения с использованием одного термистора, что обеспечивает высокую точность измерений.
• Извещатель активизируется при скорости повышения температуры в месте его установки 8°С в минуту и более, либо в случае ее медленного повышения при 58°С.
• Контроль относительной величины контролируемого параметра осуществляется посредством МПДУ (многофункционального пульта дистанционного управления);
• Используется специализированная микросхема с 8-и разрядным (256 дискретов) аналогово-цифровым преобразователем (АЦП), cо сложным алгоритмом обработки данных, с каналом связи для считывания информации и для перепрограммирования установок.
• Параметры ПРОФИ-Т (режимы работы извещателей, даты выпуска и технического обслуживания) хранятся в энергонезависимой памяти EEPROM емкостью 128 бит;
• Запись и считывание установок извещателя ПРОФИ-Т производятся через индикатор извещателя;
• Режим работы извещателя ПРОФИ-Т индицируется двухцветным светодиодом;
• Возможно подключение одного выносного оптического сигнализатора (ВОС) для индикации режима ПОЖАР к нескольким извещателям;
• Тестирование ПРОФИ-Т возможно с расстояния до 6 м лазерным тестером ЛТ;
• Реализована защита от дальнейшего использования неисправного и запыленного извещателя ПРОФИ-Т с блокировкой записи новой даты сервисного обслуживания;
• Обеспечена совместимость извещателей ПРОФИ-Т с любыми неадресными ПКП. Питание и обмен информацией извещателей с ПКП осуществляется по 2-х либо 4-х проводному шлейфу. Для подключения к шлейфу могут использоваться базовые основания: B401 и B401DG (без резистора), B401R и B401RM (базы с резистором). Для подключения к ПКП со знакопеременным напряжением в шлейфе и для 4-х проводного подключения необходимо использовать новые базы 300 серии: B301RU и B312RL, B312NL.
• Набор уникальных монтажных аксессуаров позволяет устанавливать ПРОФИ-Т в помещение любого типа (монтажные комплекты для подвесных потолков RMK400, монтажные коробки SMK400 для открытой проводки и монтажные комплекты WB-1 для защиты извещателей от конденсата или протечек и пр.);
• Инфракрасный ретранслятор (ИКР) с трехметровой телескопической штангой XP-3 позволяет снимать, устанавливать, тестировать и перепрограммировать извещатели ПРОФИ-Т на высоте до 4,5 метров в процессе эксплуатации. Для установки и съема извещателей можно использовать так же съемник XP-L;
• Широкий диапазон напряжения питания (от 8 В до 30 В), позволяет использовать ПРОФИ-Т в системах пожарной и охранно-пожарной сигнализации;
• Расширенный диапазон рабочих температур от –30°C до +70°C;
• Сейсмоустойчивость до 8 баллов;
• Имеет сертификат ССПБ

Описание

Основу извещателя ПРОФИ-Т составляет интегральная микросхема "АSIC", разработанная совместно с ведущей швейцарской фирмой EM MICROMARIN, с 8-ми разрядным (256 дискретов) аналогово-цифровым преобразователем (АЦП),с энергонезависимой памятью EEPROM емкостью 128 бит для хранения данных при длительном отключении питания, со сложным алгоритмом обработки информации, с каналом связи для считывания информации и для перепрограммирования установок. Все комплектующие (печатные платы, электронные компоненты, пластмассовые и металлические детали, расходные материалы) поставляются только от лидирующих мировых брендов, имеющих сертификаты соответствия производства системе качества ISO-9001: HITACHI, ROHM ELECTRONICS, TTI, MURATA, AVX, LITE-ON, EBV ELECTRONIK, BAYER и т.д.

В извещателе реализован метод прямого измерения температуры и скорости ее увеличения с использованием одного термистора, что обеспечивает высокую точность измерений. Извещатель активизируется при скорости повышения температуры в месте его установки 8°С в минуту и более, либо в случае ее медленного повышения при 58°С.

Изменение режима работы индикатора, запись даты последнего технического обслуживания и считывание даты выпуска извещателя производятся при помощи многофункционального пульта дистанционного управления МПДУ через индикатор извещателя.

Печатная плата извещателя ПРОФИ-Т полностью выполнена методом поверхностного монтажа SMD-элементов с минимальным типоразмером 0402 (1х0,5 мм).

Для индикации состояния извещателя использована двухцветная индикация. В дежурном режиме индикатор либо выключен (заводская установка), либо мигает зелёным цветом с периодом 5-6 секунд, в режиме ПОЖАР - горит красным цветом. Предусмотрена возможность подключения выносного устройства оптической сигнализации (ВОС) для индикации режима ПОЖАР. Возможно подключение одного ВОС к нескольким извещателям, установленным в одном помещении.

Проверка работоспособности извещателя проводится дистанционно с расстояния до 6 метров, подачей кодированного сигнала с лазерного тестера (ЛТ) на индикатор извещателя. После прохождения автодиагностики производится включение красного индикатора извещателя и формируется сигнал ПОЖАР. При отключении питания (обрыв или короткое замыкание шлейфа), при достижении границы автокомпенсации запыления/загрязнения дымовой камеры активизация извещателя не происходит. Применение инфракрасного ретранслятора (ИКР) с трехметровой телескопической штангой XP-3 позволяет устанавливать, снимать, тестировать и перепрограммировать извещатели ПРОФИ на высоте до 4,5 метров в процессе эксплуатации. Для установки и съема извещателей можно использовать также съемник XP-L.

Широкий диапазон рабочих температур извещателей ПРОФИ от -30°С до +70°С обеспечивает работу в отапливаемых и неотапливаемых помещениях, а широкий диапазон напряжения питания от 8 В до 30 В позволяет использовать их в системах пожарной и охранно-пожарной сигнализации.

Обеспечена совместимость извещателей ПРОФИ практически с любым неадресным ПКП по 2-х проводному или 4-х проводному шлейфу. Для подключения к 2-х проводному шлейфу используются базовые основания B401 и B401DG (без резистора), B401R и B401RM (с резистором), для ПКП со знакопеременным напряжением в шлейфе - база B301RU. Для 4-х проводного подключения используются базовые основания B312NL (с самосбросом) и B312RL(без самосброса). Все базовые основания имеют защитную функцию от несанкционированного извлечения и обеспечивают надёжное крепление извещателя в условиях тряски при их установке на подвижных объектах и в сейсмоопасных районах. Дополнительное удобство при эксплуатации извещателей ПРОФИ обеспечивают самоклеющиеся метки для нумерации баз ADD-TAG (комплект 50 шт.). На метке может быть указана любая информация, например, номер петли, тип извещателя и пр.

Широкий выбор монтажных аксессуаров позволяет устанавливать и эксплуатировать извещатели ПРОФИ в помещениях любого типа: RMK400 - монтажный комплект для подвесного потолка, SMK400 - монтажная коробка для открытой проводки и WB-1 - монтажный комплект для защиты извещателей от протечек воды и от конденсата в помещениях с повышенной влажностью и с перепадами температуры.

Технические характеристики извещателя
