ШПС Шкаф пожарной сигнализации

  • Производитель: Болид
  • Код товара: 400-783
Болид ШПС
3094 просмотра

Шкаф пожарной сигнализации "ШПС"Предназначен для создания комплекса технических средств охранно-пожарной сигнализации, управления пожарной автоматикой, а также технологическим оборудованием.Шкаф предназначен для установки приборов ИСО "Орион": "С2000-КДЛ", "С2000-4", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и проч., выполненных в корпусах для крепления на DIN-рейке. В состав шкафа входит резервированный источник питания номинальным напряжением 12В, выполненный на основе источника "РИП-12 RS". Цепи высокого напряжения ~220 В защищены автоматическим выключателем и устройством автоматического отключения (дифференциальным выключателем).¶- Конструкция шкафа предусматривает установку до двух аккумуляторных батарей 12 В ёмкостью по 17 А/ч (не входят в комплект поставки).

Назначение: предназначен для создания комплексов технических средств охранно-пожарной сигнализации, контроля доступа и управления пожарной автоматикой на основе приборов ИСО "Орион", монтируемых внутрь шкафа.
Основные особенности ШПС:

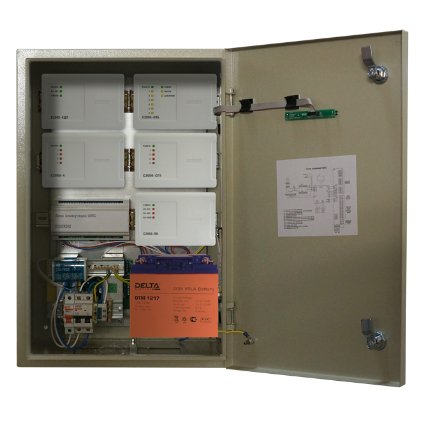

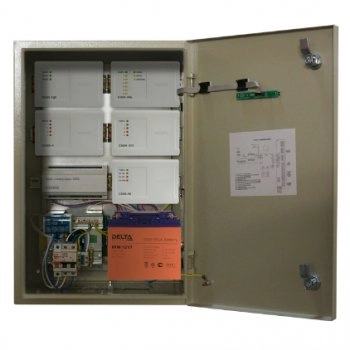

  • "ШПС" представляет собой металлический шкаф с крышкой, в который могут устанавливаться до пяти приборов ИСО "Орион": "С2000-КДЛ", "С2000-4", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и проч., выполненные в корпусах для монтажа на DIN-рейку. В состав шкафа изначально входит резервированный источник питания номинальным напряжением 12 В и током до 3 А, выполненный на основе источника "РИП-12 RS". Цепи высокого напряжения ~220 В защищены автоматическим выключателем. Конструкция шкафа предусматривает установку одной или двух аккумуляторных батарей 12 В ёмкостью по 17 А·ч (не входят в комплект поставки).
  • Внутри шкафа установлен блок коммутации, который позволяет организовать:
    • 6 независимых каналов питания для каждого прибора, с защитой от перегрузки по току;
    • схему подключения интерфейса RS-485 для каждого прибора и вывод гальванически-изолированного интерфейса от "С2000-ПИ" к сетевому контроллеру;
    • подключение к контактам оптореле "К1-К2" платы РИП-12 исп.50.
  • В случае, если на исполнительные устройства должны подаваться управляющие сигналы напряжением 220 В, в шкафу имеется распределительная коробка, на которую подается сетевое напряжение, защищенное входными автоматами.
  • При необходимости, для коммутации сетевого напряжения или "размножения" выходных сигналов в шкаф могут быть установлены коммутационные устройства "УК-ВК".
  • Для защиты слаботочных цепей (шлейфы сигнализации, контролируемые цепи, интерфейс RS-485) в шкаф могут быть установлены блоки защиты линии "БЗЛ".
  • Для крепления корпусов "УК-ВК" или "БЗЛ" на DIN-рейке используются специальные монтажные платформы, поставляемые по отдельному заказу.

Технические характеристики:

Питание шкафа

от однофазной сети переменного тока номинальным напряжением 220 В, частотой 50 Гц.

Номинальное выходное напряжение:

при питании от сети

(13,6±0,6) В

при питании от батареи

(9,5…13,5) В

Номинальный общий ток нагрузки

3 А

Количество выходов напряжением "12 В" для подключения приборов

6

Потребляемая мощность шкафа

не более 110 ВА

Максимальный ток по одному выходу "12 В" блока коммутации

1 А

Габаритные размеры, не более

600×400×240 мм

Масса шкафа

25,4 кг

Конструкция шкафа обеспечивает степень защиты оболочки

IР40

Время технической готовности к работе встроенного источника питания шкафа после включения его питания

не превышает 15 с
