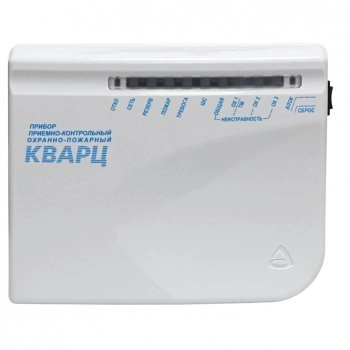

Кварц, вариант 2 Приемно-контрольный охранно-пожарный прибор на 1 шлейф

Прибор приемно-контрольный охранный 1ШС, U-шс.18±2В, I-шс.1,5мА, управление ключами ТМ, 2 вых.питания (откл/неотключ), 3 вых."ОК", 2 вых.ПЦН, U-пит.220В, под АКБ 12В/1,2 Ач

Одношлейфный приемно-контрольный прибор «Кварц» используется для автономной и централизованной охраны. Прибор может работать в качестве охранной или пожарной сигнализации.

Основные возможности:

• Прибор выдает тревожный сигнал на пульт централизованного наблюдения разрывом линий реле ПЦН.
• Прибор ставится на охрану и снимается с охраны или с помощью выключателя или с помощью электронных ключей Тouch Мemory.
• Режим работы выбирается установкой перемычек на плате.
• Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.

Основные особенности КВАРЦ-2В:

• Один шлейф охранной или пожарной сигнализации (ШС).
• Прибор имеет 4 встроенные тактики применения:
  • пожарная охрана
  • централизованная охрана 1
  • централизованная охрана 2
  • централизованная охрана 3
• Тактика выбирается перемычками J1, J2, J3 на плате прибора.
• В тактике «пожарная охрана» прибор «запоминает» неисправности.
• Индикация на панели прибора: состояние питания, состояние ШС (поставлен/снят, пожар, тревога), неисправность (общая, ШС, соединительных линий выходов ОК1, ОК2, ОК3 и порта Тouch Мemory), состояние блокировки.
• Кнопка «Сброс» для сброса неисправностей прибора.
• Кнопка «Блок» для парольной блокировки кнопки «Сброс».
• Встроенный звуковой индикатор с возможностью отключения.
• Тип выходов для подключения световых и звуковых оповещателей — «открытый коллектор».
• Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
• Прибор работает в дежурном режиме от АБ при отсутствии внешних потребителей не менее 24 ч.
• Постановка/снятие ШС с помощью выключателя или ключами Touch Memory и через универсальный считыватель «Портал». «Портал» работает с ключами ТМ, проксимити-картами, брелоками и цифровыми кодами.
• Прибор передает извещения «Тревога», «Пожар 1», «Пожар 2» и «Неисправность» на пульт централизованного наблюдения по трем каналам (ПЦН1, ПЦН2, ПЦН3) размыканием или замыканием контактов реле (зависит от тактики).
• Сигнал тревоги на выходе прибора фиксируется и снимается только переводом прибора из режима охраны в режим «снят с охраны» или перепостановкой.
• Пожарный шлейф при использовании функции «Круглосуточность» после постановки на охрану ключами ТМ с охраны не снимается (осуществляется перепостановка).
• Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания. Отключаемый — для питания охранных извещателей и выносных оповещателей.
• Возможность использовать оповещатели с напряжением питания 220 В.
• Прибор обеспечивает совместную работу с токопотребляющими извещателями с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
• Прибор обеспечивает автономную охрану при питании от сети переменного тока или акку¬мулятора с выдачей сигна¬лов тревоги на внешние звуковой (сирена) и све-товой (лампа) оповещатели.
• Контроль линий оповещения, линии ТМ на обрыв и короткое замыкание.
• При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме напряжением 13,8 ± 0,2 В.
• Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи при пропадании напряжения сети. Извещение «Тревога» при этом не выдается.
• При полном отключении питания (220 В + АБ) прибор запоминает состояние ШС.

Технические характеристики:
