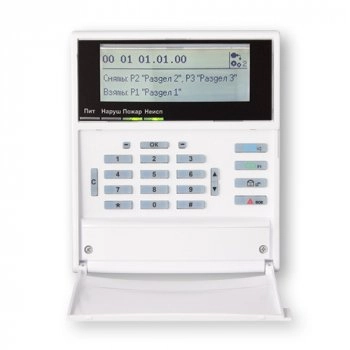

Астра-812 Pro ПО 4.0 Прибор приемно-контрольный охранно-пожарный.

Прибор приемно-контрольный, встроенная клавиатура, встроенный радиомодуль МРР Астра-РИ-М (433 МГц), до 250 радиоканальных устройств Астра-РИ-М и Астра-Zитадель (при использовании Астра-Z РР), два шлейфа сигнализации, три выхода типа "открытый коллектор, три выхода типа "сухие контакты", вход ТМ, встроенный информационный интерфейс RS-485, один универсальный слот для установки следующих сменных модулей, напряжение питания 10...27 В, ток потребления до 210 мА, степень защиты оболочкой IP30, диапазон рабочих температур -10...+55°C, габаритные размеры 174х150х43 мм

Внимание:

• версия 4_0 не поддерживает работу с Астра-421РК2, Астра-4511РК2, Астра-РИ-РПД, полный список изменения смотрите в документации.
• переход с версии 3.2 до 4.0 осуществляется сменой ПО через ПК с сохранением всех настроек, обратный процесс, переход с 4.0 на 3.2 возможен, но настройки не сохранятся и будут установлены заводские.

Назначение:

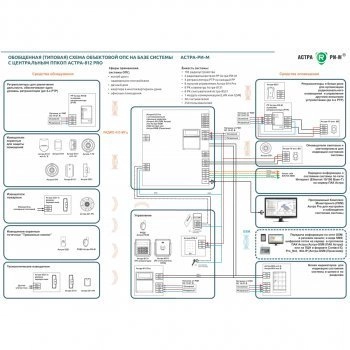

• Организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
• контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РР Астра-РИ-М (433 МГц);
• контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители  РР  Астра-Z (2,4 ГГц);
• контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713;
• отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
• организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
• информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
• информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485/LAN;
• дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.

Основные особенности:

• встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
• количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192
• монохромный ЖК-дисплей для отображения системной информации
• встроенная клавиатура
• четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
• встроенный звуковой сигнализатор
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• 2 программируемых входа охранного/технологического типа:
  • клеммы «Z1-GND» - в заводских установках клеммы используются для контроля исправности источников питания ППКОП согласно ГОСТ Р 53325,
  •  клеммы «Z2-GND» - свободны для назначения пользователем;
• входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
• 6 встроенных программируемых выходов:
  • 2 сигнальных слаботочных реле типа «сухой контакт»,
  • 1 силовое реле,
  • 3 выхода типа «открытый коллектор»;
• встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, РП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А, БИУ Астра-863 исп.Б, МР Астра-823/824;
• USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);
• один универсальный слот для установки одного из следующих сменных модулей  (модули в комплект поставки ППКОП не входят, поставляются отдельно):
  • Астра-GSM (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK, Аргус-СТ, Pro-Net и SIA-IP), SMS-сообщений (в формате Ademco SMS и текста), а также для дистанционного управления ППКОП с телефонов пользователей),
  • Астра-LAN (обеспечивает обмен информацией через сетевой интерфейс LAN (Ethernet 10/100 Base-T) с целью передачи цифровых сообщений в форматах Pro-Net, SIA-IP), а также дистанционного управления ППКОП с помощью ПКМ Астра-Pro,
  • Астра-RS-485 (обеспечивает ППКОП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для подключения дополнительно до 125 устройств марки «Астра» или для информационного обмена с ПКМ Астра Pro через интерфейс RS-485);
• постановка на охрану/снятие с охраны осуществляется:
  • с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (РПУ Астра-Р исп. ТМ, РПУ Астра-РИ-М, клавиатуры Астра-КТМ-С),
  • идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand,
  • с использованием PIN кодов, вводимых через клавиатуру ППКОП Астра-812 Pro, ПКУ Астра-814 Pro либо через модуль мониторинга ПКМ Астра-Pro,
  • с использованием радиоканальных брелоков РПДК Астра-РИ-М и Астра-Z-3245,
  • дистанционно через SMS/DTMF команды;
•  программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.

Основные данные

• суммарное количество подключаемых радиорасширителей РР Астра-РИ-М и/или РР Астра-Z – до 4 шт.
• количество поддерживаемых извещателей системы Астра-РИ-М  – до 192 шт.
• количество поддерживаемых извещателей системы Астра-Zитадель через РР Астра-Z – до 250 шт.
• общее количество поддерживаемых радиоизвещателей и радиоустройств – до 250 шт.
• количество подключаемых проводных расширителей (РП) Астра-713 – до 10 шт.
• общее количество ШС, поддерживаемое ППКОП – до 82 шт.
• общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 125 шт.
• количество подключаемых блоков реле Астра-823/Астра-824 – до 125 шт.
• количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8 шт.
• количество подключаемых блоков индикации Астра-863 – до 40 шт.
• количество логических разделов – 250
• количество зон оповещения – 10
• количество универсальных системных выходов – 500
• количество пользователей – 250
• количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 1000
• количество подключаемых считывателей – до 50
• журнал событий на 10000 событий

Технические характеристики:

• Рабочие частоты:
  • - литера 1  433,42 МГц
  • - литера 3    434,42 МГц
• напряжение электропитания    от 10 до 27 В
• Сопротивление* ШС в состоянии:
  • - "норма"    от 3 до 5 кОм
  • - "нарушение"     от 0 до 3 или более 5 кОм
• Максимальная длина линии интерфейса:
  • - ТМ    25 м
  • - WD    25 м
  • - RS-485    1000 м
• время технической готовности    60 с
• габаритные размеры прибора    174х150х43 мм
• масса прибора    0,45 кг
• Условия эксплуатации:
  • - температура    от -10 до +55°С
  • - относительная влажность воздуха без конденсации влаги    до 93% при +40°С
  • - степень защиты оболочкой    IP30
