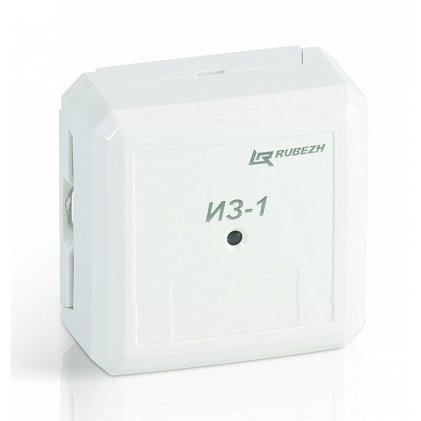

ИЗ-1 изолятор шлейфа

Изолятор шлейфа. для размыкания части адресной линии связи при обнаружении короткого замыкания., : питания от адресной линии связи; ток потребления:в дежурном режиме – не более 0,25 мА;в режиме короткого замыкания – не более 5 мА; время срабатывания – не более 0,1 с; максимальное количество изоляторов шлейфа в АЛС: N(ИЗ-1) = 270 – N(АУ); диапазон рабочих температур – от -25 до +60° С.

Изолятор шлейфа ИЗ-1 предназначен для использования в адресных линиях связи приемно-контрольных приборов «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей», входящих в систему пожарной сигнализации и пожаротушения тм РУБЕЖ. Изолятор шлейфа изолирует короткозамкнутые участки адресной линии связи, тем самым обеспечивая работоспособность остальной части линии связи. При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи.

Технические характеристики ИЗ-1:

Изолятор шлейфа является безадресным устройством и не имеет управления от приемно-контрольных приборов.

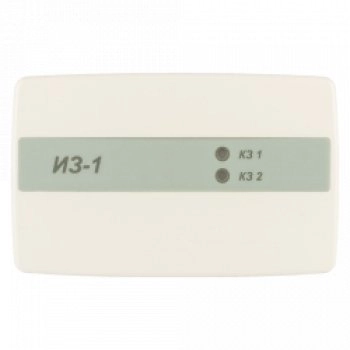

На плате установлены два двухконтактных клеммника (АЛС1 и АЛС2) для подключения к АЛС и два светодиодных индикатора КЗ 1 и КЗ 2.

Клеммники АЛС1 и АЛС2 полностью симметричны и равноправны при включении в систему.

При замыкании линии АЛС1 или АЛС2 на передней панели загорается соответствующий светодиодный индикатор КЗ 1 или КЗ 2. При устранении замыкания работоспособность системы восстанавливается и светодиодный индикатор гаснет.

Защищаемый участок шлейфа начинается у изолятора и заканчивается у следующего изолятора или у последнего устройства в шлейфе или ответвлении.

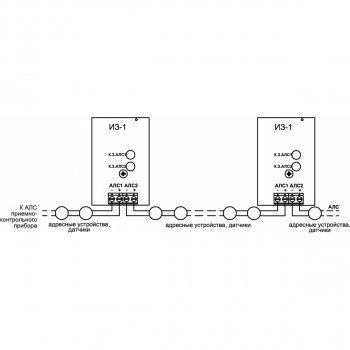

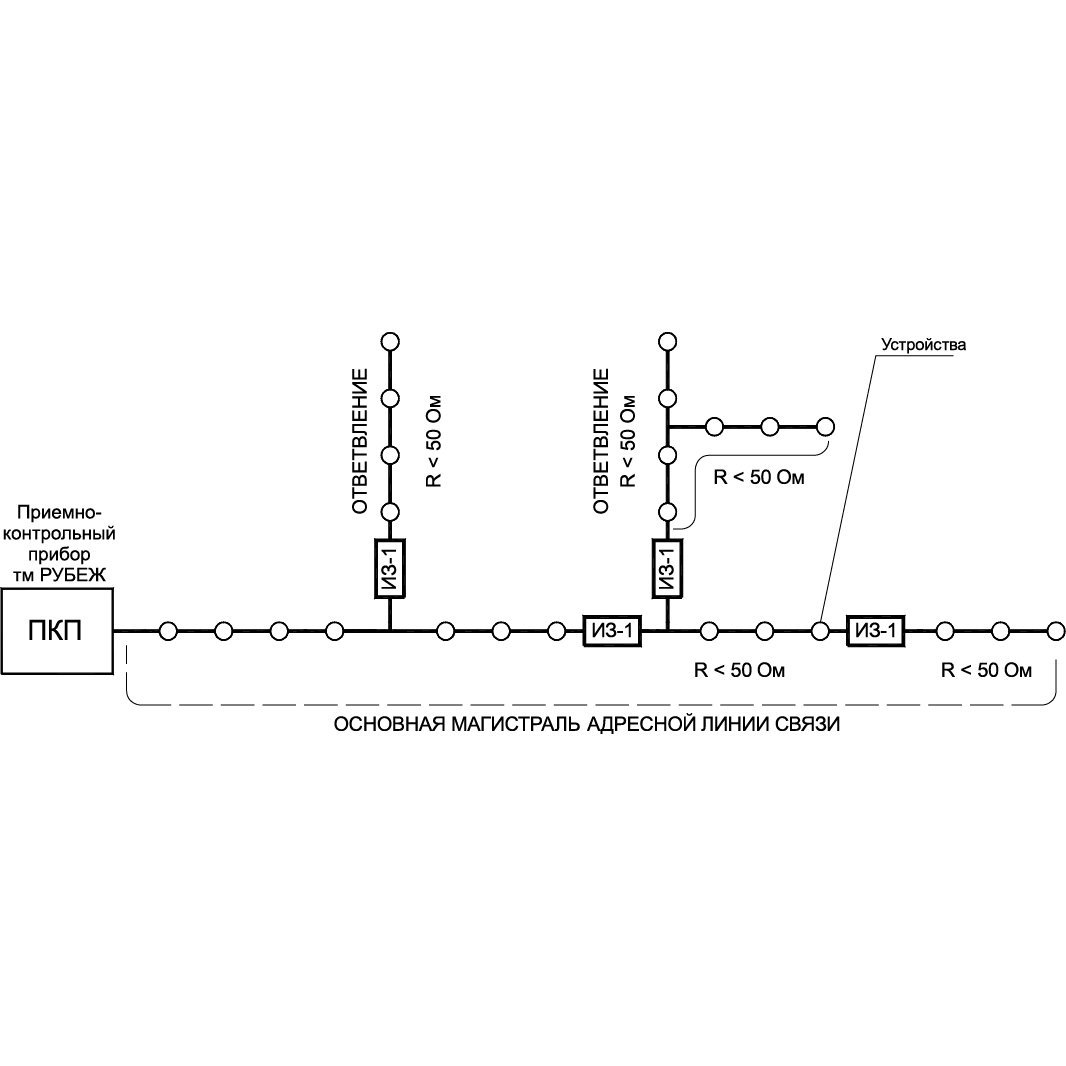

Условные схемы установки изоляторов шлейфа в адресной линии связи

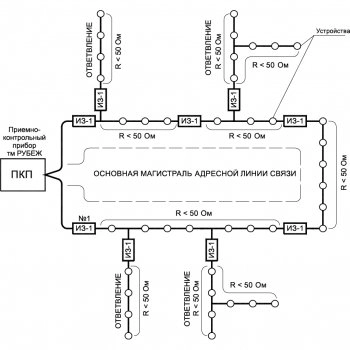

Изолятор шлейфа ИЗ-1 может использоваться при организации кольцевого шлейфа
