Адресная метка формирует извещения в АЛС о срабатывании устройств с выходом сухой контакт в безадресных шлейфах., : количество безадресных ШС -4; длина ШС-не более100м; питание от адресной линии связи; ток потребления 0,38мА; диапазон рабочих температур – от -25 до +60°С.

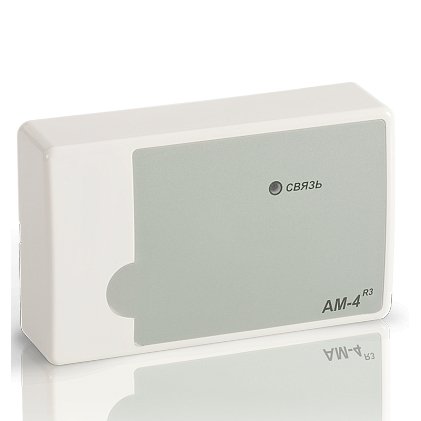

Адресная метка АМ-1 прот.R3, АМ-4 прот.R3 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Особенности:
Технические характеристики АМ-4 ПРОТ. R3:
Питание | от АЛС (24-36 В) |
Количество линий контроля: АМ-1 прот.R3 АМ-4 прот.R3 |
1 4 |
Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», не более | 100 м |
Ток потребления АМ-1 прот.R3, не более АМ-4 прот.R3, не более |
0,18 мА 0,38 мА |
Габаритные размеры модуля АМ-1 прот.R3, не более | 51х51х24 мм |
Масса, не более | 30 г |
Габаритные размеры модуля АМ-4 прот.R3, не более | 84х125х37 мм |
Масса, не более | 100 г |
Рабочий диапазон температур | от -25 до +60°С |
Средний срок службы, не менее | 10 лет |
Схема внешних подключений к адресным меткам АМ-1 ПРОТ.R3, АМ-4 ПРОТ.R3
В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому извещателю должен быть подключен шунтирующий резистор. Тип контактов датчиков может быть как нормально-разомкнутый, так и нормально-замкнутый. Чтобы метка правильно определяла сработку подключенных к ней датчиков, необходимо произвести начальное конфигурирование.
При конфигурировании адресной метки необходимо установить следующие параметры:
Сопротивление, Ом |
Конфигурация |
АМ-1 прот.R3 |
АМ-4 прот.R3 |
|||||||
Д1 Д2 НЗ НЗ |
Д1 Д2 НЗ НЗ |
Д1 Д2 НЗ НР |
Д1 Д2 НР НЗ |
Д1 НЗ |
Д1 НР |
Значение АЦП |
Пороги |
Значение АЦП |
Пороги |
|
360 |
Д/Н |
С1,2/П2 |
С2/П1 |
С1/П1 |
Д/Н |
С1/П1 |
42 |
72 |
52 |
82 |
360+360 |
С1/П1 |
С2/П1 |
С1,2/П2 |
Д/Н |
С1/П1 |
Д/Н |
102 |
112 |
||
127 |
137 |
|||||||||
360+680 |
С2/П1 |
С1/П1 |
Д/Н |
С1,2/П2 |
С1/П1 |
Д/Н |
151 |
161 |
||
183 |
192 |
|||||||||
360+360+680 |
С1,2/П2 |
Д/Н |
С1/П1 |
С2/П2 |
С1/П1 |
Д/Н |
214 |
224 |
Пожарная конфигурация: Н – норма, П1, П2 – Пожар 1, Пожар 2;
Технологическая конфигурация: Д – дежурное, С1, С2 – Сработка датчика Д1, Д2, С1,2 – Сработка двух датчиков Д1+Д2
