МС-ПИ Повторитель интерфейса

Повторитель интерфейса МС-ПИ увеличение длины линии интерфейса RS485 с помощью повторения принимаемого сигнала;дляиспользованияППКОПУ011249-2-1Рубеж-2ОПпрот.R3.и приборами других производителей ,осуществляющими обмен по интерфейсуRS485., : питание МС-ПИ осуществляется от внешнего источникапитания от10В до 14В; количество входов для подключения интерфейса RS-485от ППКП-2; рабочий диапазон температур-от 0 до +40 °С

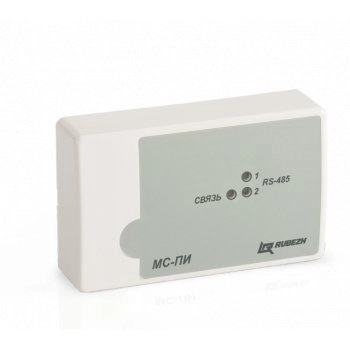

Повторитель интерфейса МС-ПИ представляет собой цифровое электронное устройство, предназначенное для увеличения длины линии интерфейса RS-485, с помощью повторения принимаемого сигнала. Повторитель предназначен для использования с приборами «Рубеж-2ОП» прот.R3 или приборами других производителей, осуществляющими обмен по интерфейсу RS-485.

Технические характеристики МС-ПИ прот. R3:

Повторитель интерфейса МС-ПИ обеспечивает:

• удлинение интерфейса RS-485 и обмен информацией между приемно-контрольными приборами и компьютером, находящихся в разных частях одного интерфейса;
• работу перекрестных связей между приемно-контрольными приборами, находящимися в одной сети RS-485;
• cветодиодную индикацию наличия обмена в линии;
• протяженность линии интерфейса RS-485 непосредственно после повторителя интерфейса не более 1000 м.
• время технической готовности повторителя к работе после включения питания – не более 1 с.

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния повторителя.

Светодиодный индикатор СВЯЗЬ:

• при подключении USB мигает с частотой 1 Гц;
• при записи параметров через USB мигает с частотой 5 Гц;
• при подключении питания светится постоянно.

Светодиодный индикатор RS-485 (1) и RS-485 (2):

• при отсутствии обмена на линии – не светится;
• при наличии обмена на линии – мигает с частотой обмена.

При конфигурировании повторителя интерфейса через программу «Конфигуратор МС-ПИ» возможно задать следующие параметры:

• длина слова (символа): 5; 6; 7; 8 бит;
• количество стоповых бит: 1; 1,5; 2 бита;
• паритет: нет; четности; нечетности;
• скорость: 1200; 1800; 2400; 4800; 7200; 9600; 14400; 19200; 38400; 56000; 57600, 115200 бит/сек.

При работе повторителя интерфейса с приборами Рубеж в процессе конфигурирования настраивается только параметр «скорость». Остальные параметры устанавливаются автоматически.
