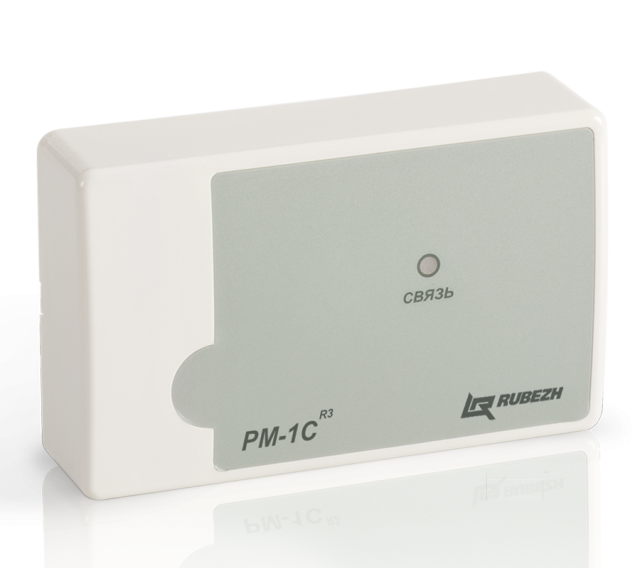

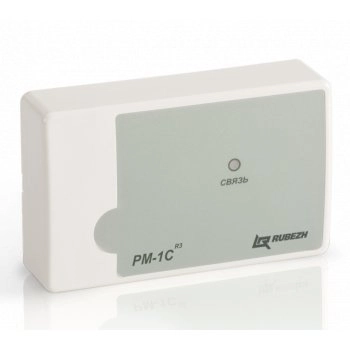

РМ-1С ПРОТ. R3 Релейный модуль силовой

1 год гарантии
  • Производитель: Рубеж
  • Код товара: 427-747
Рубеж РМ-1С ПРОТ. R3
683 просмотра
1812.58 ₽
Рекомендованная цена
1 722 ₽
Спецпредложение до 28.07.2021

Купить по клубной цене


В наличии
Cклад Щербинка: > 10 шт
Удаленный склад: > 10 шт

Оставить отзыв

Релейный модуль силовой для управления исполнительными устройствами, входящими в состав систем пожарной иохранно-пожарной сигнализации., : количество релейных выходов -1; ток коммутацииреле:при напряжении питания постоянного тока 24 В-до 5 А,при напряжении питания переменного тока 230 В-до 5 А; питание от адресной линии связи; максимальный ток потребления в дежурном режиме-0,4мА; диапазон рабочих температур – от -25 до +60° С.

Адресный РМ-1 прот.R3, РМ-1С прот.R3, РМ-4 прот.R3 предназначен для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Особенности:
Питание от АЛС (24-36 В)
Количество релейных выходов РМ-1 прот.R3 / РМ-1С прот.R3 / РМ-4 прот.R3 1 / 1 / 4
Ток потребления в дежурном режиме РМ-1 прот.R3 / РМ-1С прот.R3 / РМ-4 прот.R3, не более:
0,18 мА / 0,4 мА / 0,38 мА
Каждое реле модуля РМ-1 прот.R3 или РМ-4 прот.R3 коммутирует:
–постоянный ток, напряжением 24 В
–переменный ток, напряжением 230 В
Каждое реле модуля РМ-1С прот.R3 коммутирует ток:
–постоянный ток, напряжением 24 В
–переменный ток, напряжением 230 В

до 2 А
до 0,25 А

до 5 А
до 5 А
Габаритные размеры модуля РМ-1 прот.R3, не более 52?52?24 мм
Масса РМ-1 прот.R3, не более 28 г
Габаритные размеры модулей РМ-1С прот.R3 / РМ-4 прот.R3, не более 84?125?37 мм
Масса РМ-1С прот.R3 / РМ-4 прот.R3, не более 100 г
Рабочий диапазон температур от -25 до +55°С
Средний срок службы, не менее 10 лет

Технические характеристики РМ-1С ПРОТ. R3:

Адресный является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора.

представляет собой дистанционно управляемый переключатель. Функционально РМ-4 прот.R3 представляет собой четыре отдельных логических устройства (четыре отдельных реле), каждое из которых занимает в системе свой адрес.

Адресный обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.

имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи.

РМ-1 прот.R3, РМ-1С прот.R3 и РМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д.

Схема внешних подключений к релейному модулю РМ-1 прот.R3 и РМ-1С прот.R3

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ К РЕЛЕЙНОМУ МОДУЛЮ РМ-1 ПРОТ.R3 И РМ-1С ПРОТ.R3



Схема внешних подключений к релейному модулю РМ-4 ПРОТ.R3

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ К РЕЛЕЙНОМУ МОДУЛЮ РМ-4 ПРОТ.R3


Характеристики РМ-1С ПРОТ. R3:

  • Тип адресного устройства: Релейный модуль/блок управления
  • Производитель: Рубеж адресный
  • Место установки: В помещении
  • Особенности адресного устройства: Нет
