РМ-4 ПРОТ. R3 Релейный модуль

Релейный модуль для управления исполнительными устройствами, входящими в состав систем пожарной и охранно-пожарной сигнализации., : количество релейных выходов -4; ток коммутации реле:при напряжении питания постоянного тока 24 В-до 2 А,при напряжении питания переменного тока230В-до0,25А; питания от адресной линии связи; максимальный ток потребления в дежурном режиме-0.38 мА; диапазон рабочих температур – от -25 до +60° С.

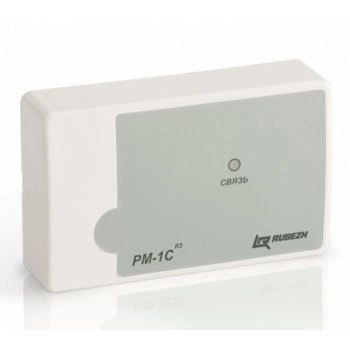

Адресный РМ-1 прот.R3, РМ-1С прот.R3, РМ-4 прот.R3 предназначен для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Технические характеристики РМ-4 ПРОТ. R3:

Адресный является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора.

представляет собой дистанционно управляемый переключатель. Функционально РМ-4 прот.R3 представляет собой четыре отдельных логических устройства (четыре отдельных реле), каждое из которых занимает в системе свой адрес.

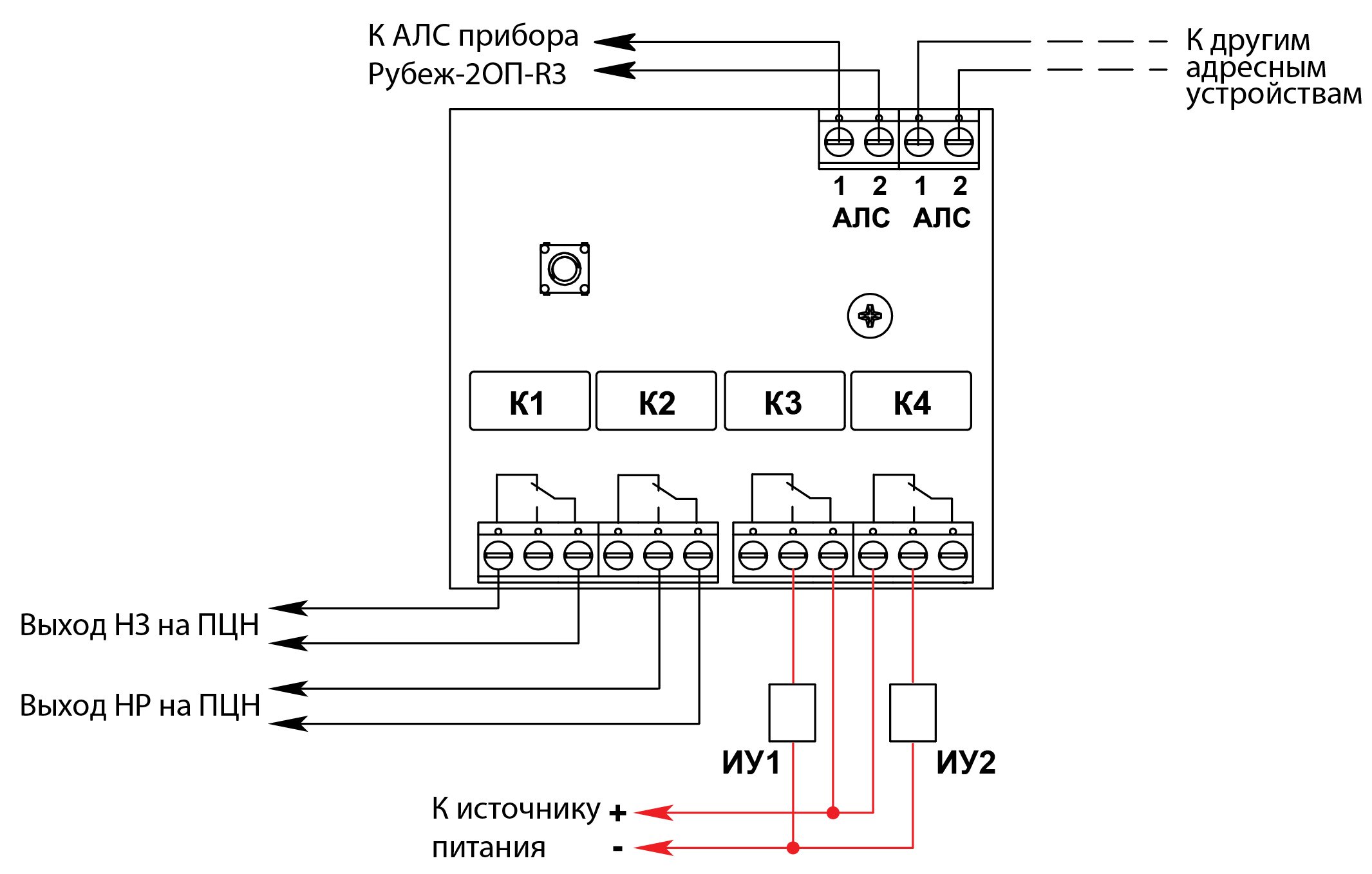

Адресный обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.

имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи.

РМ-1 прот.R3, РМ-1С прот.R3 и РМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д.
