Охранная сигнализация для дома на 1 зону и ОТЕЧЕСТВЕННЫЙ датчик УГАРНОГО газа

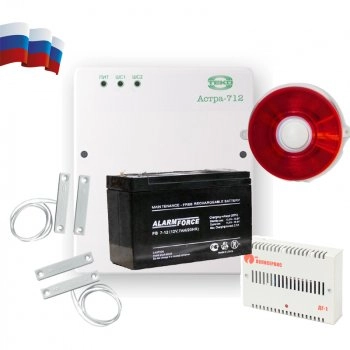

Охранная сигнализация, 2 шлейфа (1 охранный, 1 под датчик угарного газа), постановка на охрану кнопкой или ТМ, световая индикация состояния шлейфов, ОТЕЧЕСТВЕННЫЙ датчик угарного (СО) газа, сирена, герконы, АКБ и кабель в комплекте

Внимание:

• Состав комплекта по количеству, и составу можно изменить при заказе через менеджера или коментарий к заказу, кабель КСПВ можно выбрать любой длины кратно 25 метрам!

Данный комплект предназначен для охраны помещений от проникновения и оповещения в случае обнаружения угарного газа.

• 1-й шлейф подсоединяются охранные датчики, герконы, ИК датчики
• 2- й шлейф подключается газовый датчик

Внимание: в случае использования ИК датчиков нужно учитывать их токопотребление, Астра-712/2 выдает для питания датчиков 0.5 А, при этом газовый датчик потребляет 0.05 А,  расчеты следует делать с небольшим запасом на потери в линии.

Предельно допустимая концентрация CO в помещении, где живут люди, составляет 0,002% (20 ррм). Такое содержание угарного газа в воздухе помещения негативно отражается на здоровье человека, находящегося в нем по 8 часов в день в течении длительного срока. Дыхание воздухом, в котором концентрация CO составляет 0,3-0,5%, вызывает смерть через 20-30 мин.
Датчик своевременно сигнализирует о появлении в помещении СО в концентрациях, опасных для здоровья, двухпороговый диапазон срабатывания:

• 20 ррм 0,002% концентрации CO в воздухе - «Опасность для здоровья»
• 100 ррм  0,01% концентрации CO в воздухе - «Опасность для жизни»

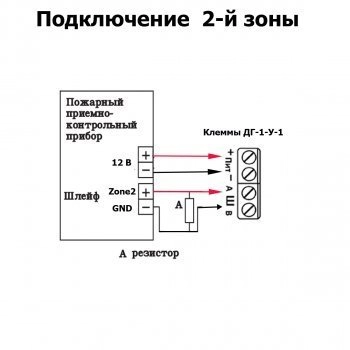

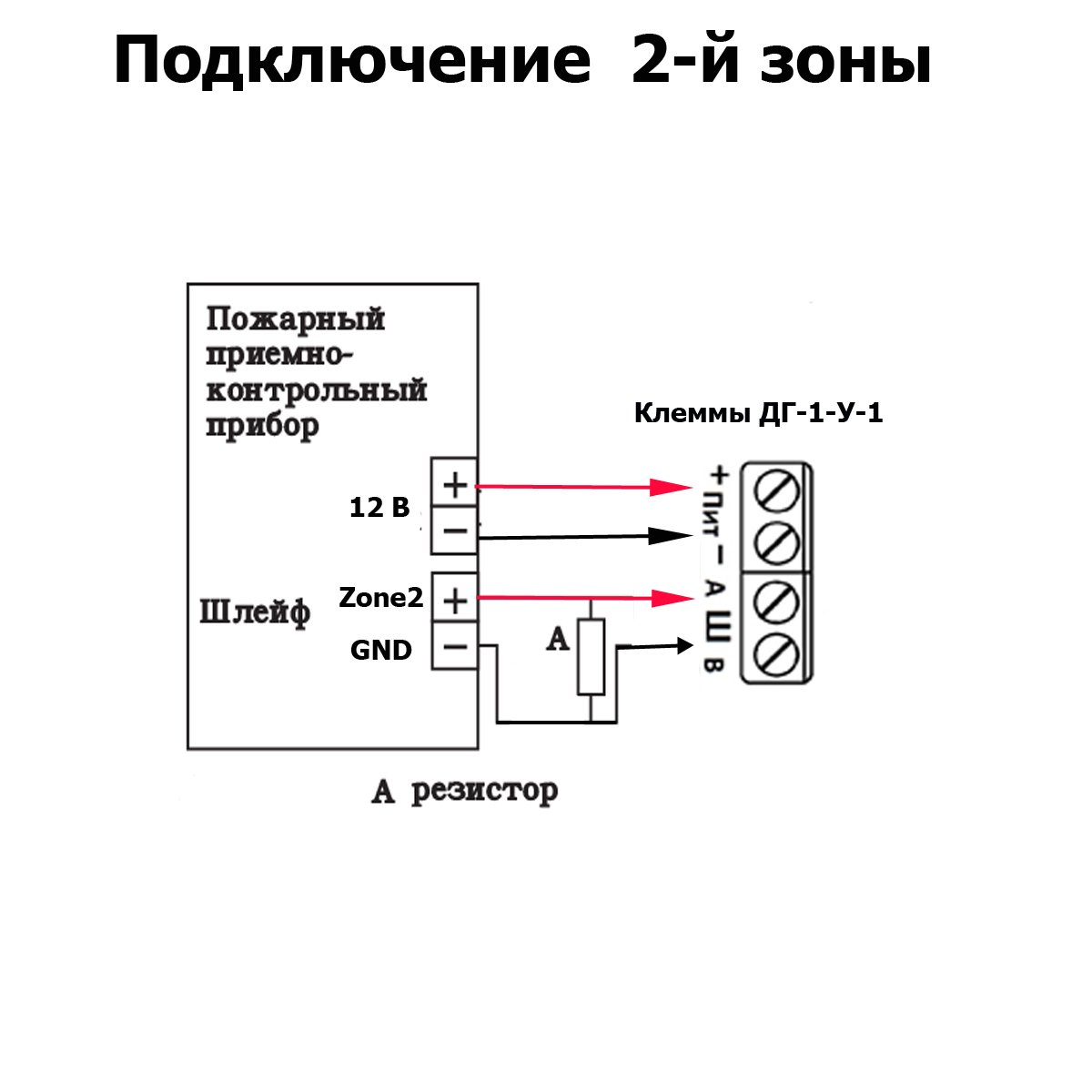

При использовании газового датчика рекомендовано установить следующий режим работы:

• ШС1 охранный с задержкой
• ШС2 пожарный с двойной сработкой

для установки такой логики необходимо установить перемычку на F4, а на F5 снять.

При использовании такой тактики ШС2 (куда подключен газовый датчик) будет контролироваться всегда, не зависимо от постановки прибора на охрану. В случае обнаружения датчиком концентрации монооксида углерода будет включено звуковое оповещение на самом датчике и на внешней сирене.

Бюджетный комплект для организации охранной сигнализации. Он подойдет для охраны придомовых строений (сарай, погреб, гараж и т. д.). Установка и монтаж не потребуют специальных знаний, логика работы охранного прибора задается при помощи перемычек (установлено/снято), дополнительно есть возможность осуществить настройки с ПК, но дополнительно понадобится модуль сопряжения Астра-982 или Астра-983.

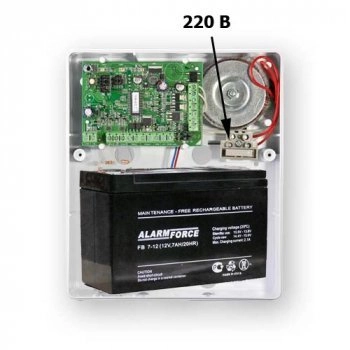

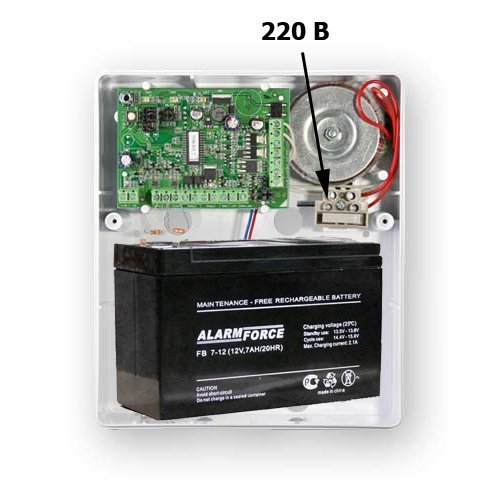

Приемно-контрольный охранно-пожарный прибор Астра-712/2 работает от сети 220В, при отключении питания 220В, автоматически перейдет на питание от установленной внутрь АКБ емкостью  7Ач (АКБ в комплекте) после восстановления питания 220В АКБ будет автоматически заряжена.

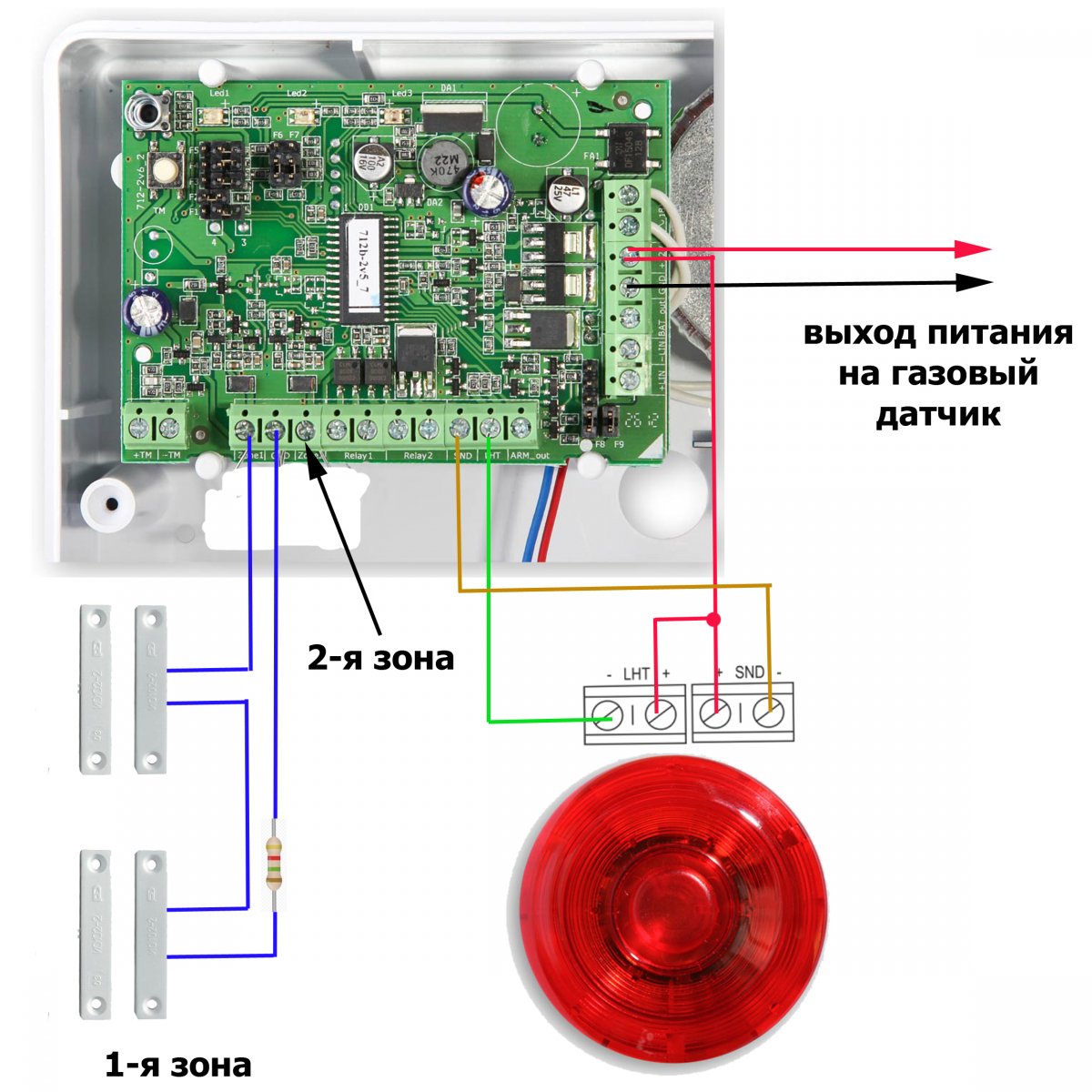

В комплекте использованы герконы ИО-102-2 они предназначены для внутренней (боятся попадания влаги) установки на деревянные или пластиковые двери (подойдут и для «китайских железных»), герконы соединяются между собой последовательно, количество герконов не ограничено. Схема подключения может иметь следующий вид: шлейф приходит в летнюю кухню, где последовательно устанавливаются 2 геркона (дверь окно) потом идет в сарай, устанавливается еще один геркон на входную дверь потом приходит в погреб где устанавливается последний геркон и ставится в разрыв цепи резистор (входит в комплект), нарушение шлейфа (открытие двери или окна) создаст тревогу и автоматически включится сирена. Количество герконов в шлейфе, как писалось выше не ограничивается, но повесить на один шлейф пару десятков датчиков не самое лучшее решение, поломка геркона или обрыв контакта заставят проверять всю цепь и каждый геркон, в таком случае лучше использовать прибор с несколькими охранными шлейфами!

Внимание: для установки герконов на гаражные ворота, калитки, мет. двери погребов и т. д. нужно выбирать специализированные герконы работающие на мет. поверхности например ИО 102-20 А2М (3) влажности они не боятся, но прикрыть от дождя и струй воды необходимо.

Постановка на охрану может осуществляться кнопкой (идет в комплекте) или считывателем ТМ прикосновением ключей, считыватель и ключи приобретаются отдельно.

Схема постановки на охрану: закрыли охраняемые помещения (герконы замкнуты) нажали кнопку, на панеле прибора загорелся зеленый огонек ШС, все прибор находится в режиме охрана и нарушение шлейфа вызовет тревогу и зазвучит сирена.

При активированном режиме автоперевзятия пр нарушении шлейфа тревога будет звучать в течении 2-х минут потом произойдет новое взятие шлейфа под охрану, если линия замкнута прибор снова перейдет в режим охраны до нового нарушения шлейфа, при отключенном режиме автоперевзятия тревога будет звучать до снятия прибора с охраны кнопкой или ТМ. Автоперевзятие не активно для шлейфа с пожарным режимом работы.

​Основные особенности Астра-712/2:

• контроль состояния 2 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;

• управление средствами оповещения;

• обеспечение питающим напряжением активных извещателей и других устройств.

• постановка на охрану/снятие с охраны осуществляется:
  - с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
  - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);

• обеспечивается работа ШС по типам "охранный " или "пожарный".
  В ШС могут быть включены:
  - извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
  - пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;

• контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;

• контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";

• силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

• установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
  - режима настройки (перемычки или ПК),
  - отключение линии расширения,
  - способа постановки на охрану (ТМ или КН),
  - режима работы в линии расширения (ведущий - ведомый),
  - включение режима автоперевзятия,
  - выбор режимов работы ШС ( "охранный " - "пожарный "),
  - времени задержки на вход/выход;

• наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
  - выбор набора необходимых функций (ПО Flasher),
  - определение режимов работы выбранного набора функций (ПО Pconf-712);

• подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983;

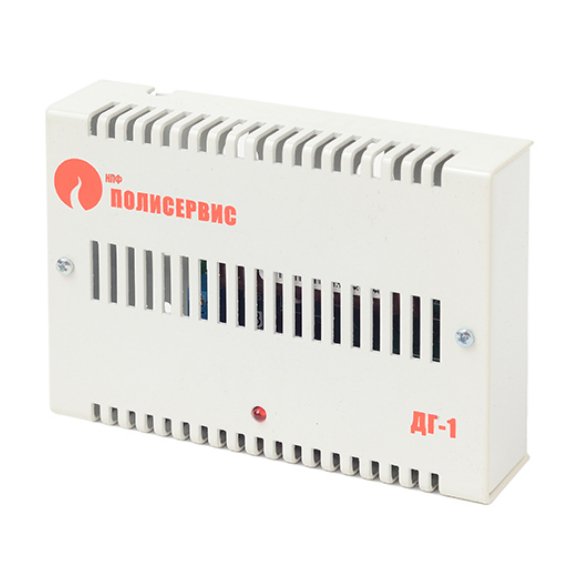

Основные особенности ДГ-1-У-1:

Угарный газ входит в ряд отравляющих и взрывоопасных газов и по плотности близок к воздуху, поэтому извещатели устанавливаются на высоте 1-1,5 метров от уровня пола и на расстоянии 1-2 метров горизонтально от возможного источника утечки газа. Извещатели угарного газа не должны устанавливаться вне зданий, внутри шкафов или за ними (препятствует циркуляции воздуха), в сырых и влажных помещениях, над обогревательными приборами или в местах с очень высокой или низкой температурой. Извещатели угарного газа оповещают звуковым и световым сигналом и переключают контакт на релейном выходе к которому подключается шлейф сигнализации от охранного прибора.

• Порог срабатывания извещателя - 0,005% в смеси с воздухом
• Индикация режимов “Дежурный”, “Тревога” и “Неисправность”
• Встроенная звуковая сигнализация
• Металлический корпус
• Шлейф передачи извещения “Тревога”

Технические характеристики

• диапазон напряжения питания - от 11 до 28 В;
• величина тока, потребляемого сигнализатором - не более 40 мА;
• порог срабатывания - 50 ppm;
• пределы допускаемой относительной погрешности при определении порога срабатывания - ± 20%
• время срабатывания аварийной сигнализации после изменения содержания СО на входе сигнализатора - не более 50 с;
• уровень звукового давления, создаваемого аварийной сигнализацией на расстоянии 1 м от передней панели сигнализатора - не менее 85 дБ;
• масса сигнализатора - не более 0,230 кг;
• габаритный размер – 105х75х30 мм;
• средний срок службы - не менее 5 лет;
• степень защиты, обеспечиваемая оболочкой - IР30 по ГОСТ 14254;

Основные особенности Астра-10 исп. 3:

• Оповещатель светозвуковой   предназначен для светового и/или звукового оповещения о состоянии объекта, охраняемого с помощью приборов охранно-пожарной сигнализации.
• непрерывный круглосуточный режим работы;
• питание постоянным током (=12 В);
• прозрачный корпус красного цвета;
• светодиоды высокой яркости.

Основные особености ИО 102-2 (СМК-1):

• Тип контактов НЗ.
• Расстояние при:
• размыкании контактов >45мм.
• замыкании контактов <12.7мм.
• Рабочий диап. -50…+50°С.
• Габариты 58х11х11мм

Состав комплекта:
