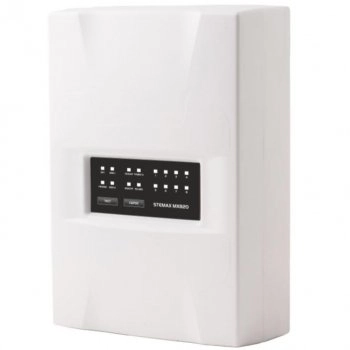

STEMAX MX820 Контроллер с поддержкой 2-х сетей сотовой связи поколения 3G стандарта UMTS/HSPA+ 900

Контроллер с поддержкой 2-х сетей сотовой связи поколения 3G стандарта UMTS/HSPA+ 900/2100, слот расширения для модуля Мираж-ET-01, IP-протоколы. 8 охранно-пожарных ШС, 8 разделов, расширение по интерфейсу RS-485 до 188 ШС и 16 разделов, 4 выхода управления с контролем линий связи, 2 выхода реле ПЦН. Электропитание основное 100-264 В, ИБП РМ2014. Диапазон температур от - 40°С до + 55°С. Конструктивное исполнение: ABS-пластик, отсек под АКБ 7 А ч. Комплектность: контроллер, антенна STEMAX AMG02, 3 ключа Touch Memory. ГОСТ Р 53325-2012.

Назначение: контроллер предназначен для решения масштабных задач охранно-пожарного мониторинга недвижимости (многоэтажные офисные здания, торговые центры, банки, пультовая охрана частной недвижимости) с передачей извещений на станцию мониторинга. Контроллер поддерживает два стандарта сотовой связи:

• стандарт 2.5G (GSM/GPRS 900/1800);
• стандарт 3G (UMTS/HSPA+ 900/2100).

Основные особенности STEMAX MX820:

• Контроллер соответствует требованиям Федерального закона № 123-ФЗ, ГОСТ Р 53325-2012 и III степени жесткости по требованиям электромагнитной совместимости.
• 8 собственных охранно-пожарных шлейфов сигнализации
• 8 собственных логических разделов
• Расширение до 188 ШС и 16 разделов за счет сетевых панелей
• Подключение радиоустройств Livi за счет трансивера
• Подключение адресных датчиков Leonardo за счет модуля расширения
• Дополнительные каналы связи за счет модуля Мираж-ЕТ-01
• Питание основное 100–264 В, резервное от АКБ 7 А⋅ч, 9 А⋅ч / 12 В (151 х 65 х 101 мм)

Функциональные возможности:

• Передача извещений:
  • Передача извещений по двум сетям сотовой связи поколений 2.5G: GSM/GPRS 900/1800 и 3G: UMTS/ HSPA+ 900/2100 с использованием различных методов передачи данных: TCP/IP GPRS, TCP/IP GPRS2, DATA (CSD), SMS (в зашифрованном виде).
  • Непрерывный контроль работоспособности каналов связи.
  • Многоуровневая защита от несанкционированного удаленного доступа, двухстороннее динамическое шифрование.
• Модуль расширения:
  • Дополнительные каналы связи: передача извещений по сети Ethernet и по проводным телефонным линиям за счет модуля Мираж-ET-01.
• Шлейфы и разделы:
  • 8 собственных шлейфов сигнализации (ШС) для приема извещений от ручных и автоматических пожарных, охранных и технологических извещателей, а также приборов приемно-контрольных охранных и охранно-пожарных через выходы реле.
  • Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
  • Питание активных пожарных извещателей по двухпроводному ШС.
  • 8 собственных логических разделов с независимой постановкой на охрану и возможностью одновременной постановки/снятия.
  • Контроль исправности пожарного ШС с автоматическим выявлением обрыва и короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности.
• Интерфейсные устройства:
  • До 188 ШС и 16 логических разделов за счет сетевых контрольных панелей Мираж-СКП08-03 и Мираж-СКП12-01.
  • Общая постановка на охрану внешних разделов, организованных за счет сетевых контрольных панелей, по собственному 1-му разделу.
  • Автоматика: телеметрия и управление исполнительными устройствами с различными электрическими характеристиками через силовые реле с помощью сетевого модуля контроля и управления Мираж-СМКУ-02.
  • Поддержка до 64 радиоустройств Livi за счет трансивера STEMAX RZE Livi.
• Интеграция:
  • Поддержка до 99 адресных датчиков Leonardo за счет модуля расширения STEMAX UN Leonardo.
• Выходы управления:
  • Управление исполнительными устройствами и средствами автоматики с помощью 4 выходов типа «открытый коллектор» и 2 реле на основе различных тактик.
  • Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».
  • Контроль исправности внешних цепей звуковой и световой сигнализации.
• Управление режимом охраны:
  • Постановка/снятие с помощью электронных ключей Touch Memory (в том числе ключей с шифрованием DS 1961S), Proximity-карт (в том числе с шифрованием), скрытых выключателей.
  • Управление режимом охраны объектов с помощью считывателей STEMAX RFID и STEMAX TM, кодовых панелей Мираж-КД-03 и Мираж-КД-04.
  • Подключение биометрических считывателей, клавиатур и бесконтактных считывателей с интерфейсом Wiegand-26 через преобразователь интерфейсов STEMAX WTM010.
• Сервисные возможности:
  • Звуковая и световая индикация режима охраны и состояния.
  • Локальное конфигурирование через USB-интерфейс и удаленное конфигурирование по каналам TCP/IP GPRS, DATA (CSD), а также по каналу Ethernet при установленном модуле Мираж-ET-01.
  • Локальная и дистанционная замена встроенного программного обеспечения контроллера.
  • Сохранение информации в журнале событий.
  • Тестирование светового и звукового оповещения (кнопка «Тест»).
  • Сброс пожарной тревоги и неисправности пожарного шлейфа (кнопка «Сброс»).
• Питание:
  • Электропитание основное 100–264 В.
  • Электропитание резервное от АКБ 7 А⋅ч, 9 А⋅ч / 12 В, автоматический заряд, защита от переполюсовки и глубокого разряда.
  • Контроль основного и резервного источников питания.

Технические характеристики:
