SNA-8521G Распределитель дуплексной IP системы обратной связи

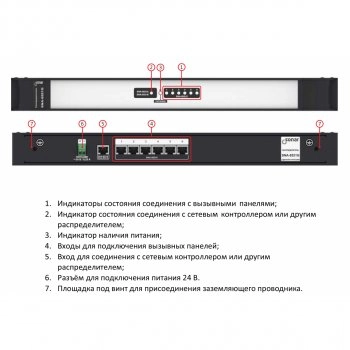

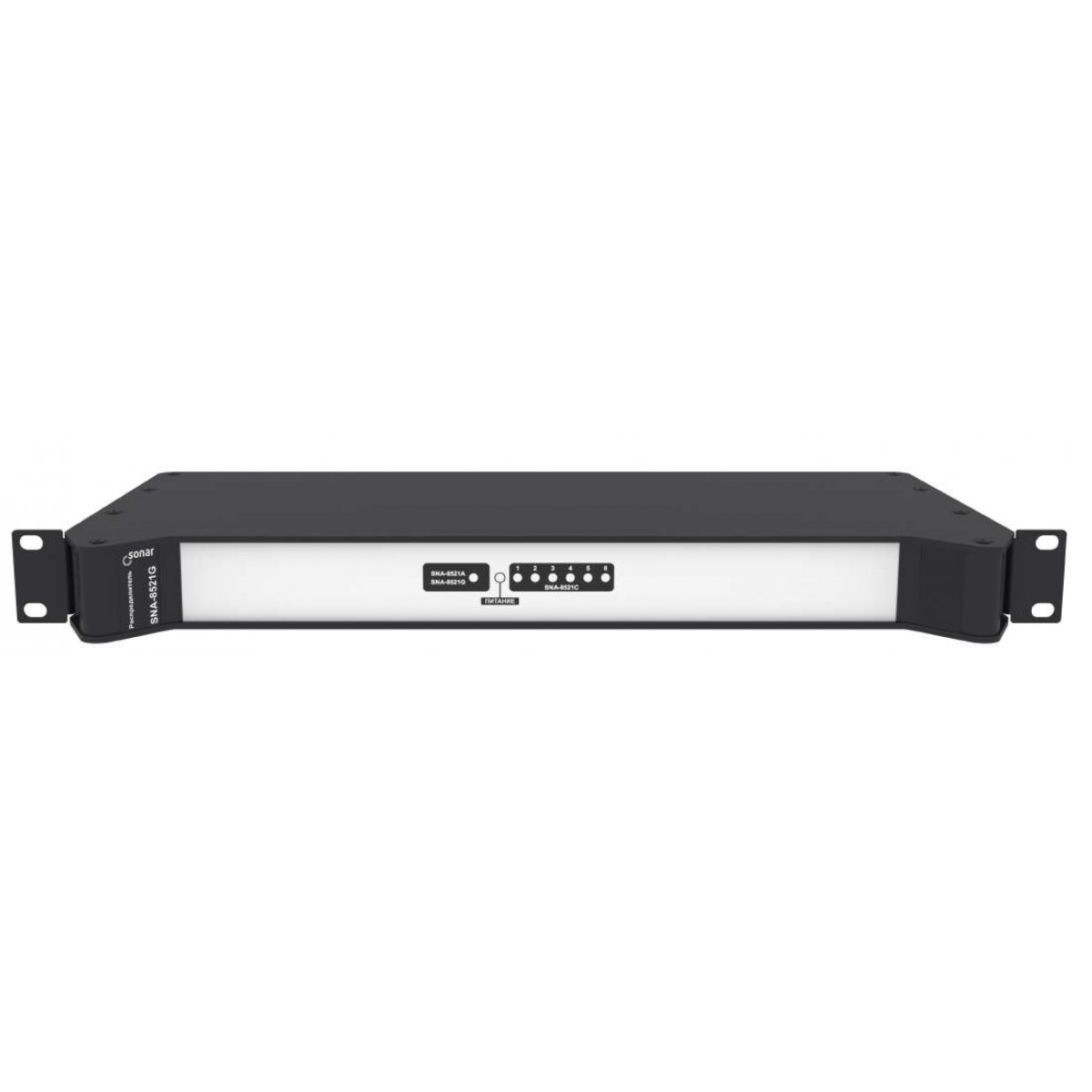

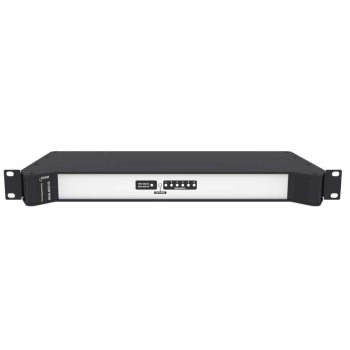

Распределитель дуплексной IP системы обратной связи компании SONAR, предназначенный для реализации эффективного распределения и обмена сигналами (звуковыми/информационными) между сетевым контроллером SNA-8521A и вызывными панелями SNA-8521С, а также распределения и подачи на SNA-8521С питающего напряжения. Выпускается в прочном металлическом корпусе RACK исполнения (1U), снабжен портами RJ-45 для подключения до 6 вызывных панелей и контроллера, а также информативной световой индикацией. Питание получает от внешнего источника 24 В DC

Назначение: распределитель  представляет собой электронное устройство для работы в составе IP-системы обратной связи, оповещения и управления эвакуацией (СОУЭ) в зданиях и сооружениях и является составной частью комплекса технических средств противопожарной защиты.
Распределитель предназначен для работы в составе IP-системы обратной связи SONAR в качестве устройства ветвления и подпитки, для реализации функции экстренной связи с диспетчером.

Основные особенности SNA-8521G:

• Распределитель конструктивно выполнен в металлическом корпусе высотой 1U и соответствует ГОСТу 28601.2-90(МЭК 297).
• Размеры крепежных отверстий на монтажных уголках выполнены с периодом в 1,75 дюйма (44,45 мм) и соответствуют ГОСТу 28601.1.

Основные функции:

• коммутацию звуковых и информационных сигналов от вызывных панелей SONAR SNA-8521C и дальнейшую передачу их в сетевой контроллер SONAR SNA-8521A;
• распределение звуковых сигналов от сетевого контроллера SONAR SNA-8521A и электропитания по вызывным панелям SONAR SNA-8521C;
• индикацию питания устройства;
• индикацию подключенных линий вызывных панелей.

Технические характеристики:

• 6 портов для подключения вызывных панелей;
• 1 порт для подключения к сетевому контроллеру;
• Разъём для подключения питания;
• Питание 24 В / 0,25 А;
• Потребляемая мощность <6 Вт.
• Максимальное количество вызывных панелей, подключаемых к распределителю Sonar SNA-8521G, не более 6.
• Максимальное количество распределителей Sonar SNA- 8521G, подключаемых к сетевому контроллеру Sonar SNA-8521A, не более 3, количество вызывных панелей, подключаемых к сетевому контроллеру Sonar SNA-8521A , через распределители, не более 16.
• Габаритные размеры (ШхВхГ) - 483x44x220 мм.
• Масса нетто - 2,9 кг Масса брутто - 3,2 кг
• Распределитель может эксплуатироваться при температуре окружающей среды от 0 до плюс 40 °С и относительной влажности воздуха до 93 % при 25°С.
