B-431-4P1F Уличный неуправляемый коммутатор

Уличный неуправляемый коммутатор, 4 порта с поддержкой High PoE, PoE бюджет 60 Вт, CCTV режим до 250м, встроенный оптический кросс, IP54, от -40 до +50°С

Коммутатор B-431-4P1F является готовым решением для организации уличного узла видеонаблюдения на 4 камеры с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. В установленном коммутаторе BEWARD STP-411HP реализована удобная функция переключения режимов работы между “Default” и “CCTV”. В режиме “Default” коммутатор работает в режиме классического PoE коммутатора. В режиме “CCTV” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит\с. PoE бюджет коммутатора составляет 60 Вт.

Основные особенности:

• Уличный коммутатор со встроенным оптическим кроссом в корпусе электромонтажного шкафа
• Предустановленный SFP модуль с дальностью передачи 20 км
• Степень защиты IP54
• Диапазон рабочих температур от -40 до +50°С
• Входное питание 220В, встроенный автоматический выключатель
• Встроенный промышленный коммутатор BEWARD STP-411HP с 4 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт), 1 портом 10/100 Мбит/с RJ-45 и 1 портом 100 Мбит/с SFP
• PoE бюджет до 60 Вт суммарно на все порты
• Передача данных и питания на расстояние 250 м на скорости 10 Мбит\с в режиме CCTV

Встроенный оптический кросс

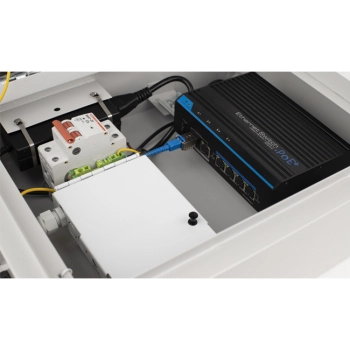

В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

• PoE коммутатор BEWARD STP-411HP на 4 камеры
• SFP модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 155Мбит/с и дальностью передачи 20 км
• Оптический патчкорд
• Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля
• Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-S01G-20WDS-55SD или медиаконвертер во встроенным SFP модулем BEWARD STM-206B25.

Защита от внешних воздействий
Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

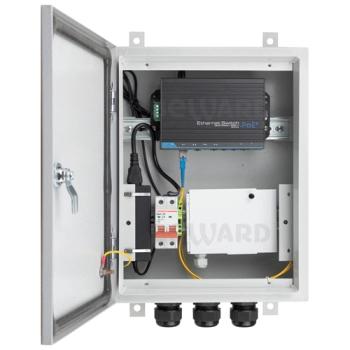

Устройство шкафа
Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей,   имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.

Технические характеристики:
