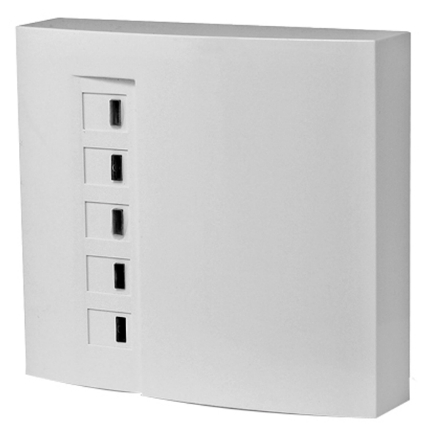

БКЛО-12 Блок контроля линии оповещения

Блок контроля линии оповещения, 12В, общий ток нагрузки-5А, 4 линии оповещения, 4 линии управления, ток потребления 20 мА, ток транзисторного ключа до 100 мА, -30…+40, 110x100x32 мм, IP 42.

Назначение: предназначен для управления приборами оповещения с контролем целостности линий оповещения и управления.

Основные особенности БКЛО-12:

• Управление БКЛО осуществляется от любых типов приемно-контрольных приборов (ПКП), имеющих релейные выходы или выходы типа «открытый коллектор» (в данном случае подключение к БКЛО производится только через реле).
• В линии оповещения прибора подключаются все типы звуковых, световых, комбинированных и речевых оповещателей, имеющих защиту от переполюсовки в цепи питания (в случае отсутствия защиты, подключение оповещателей осуществляется через выпрямительный диод по плюсу питания).
• Имеет индикатор контроля питания, индикаторы линий управления и оповещения, звуковой сигнализатор неисправности, выход для коммутации сигнала «неисправность».
• Для удобства подвода проводов цепей питания и управления на задней крышке под каждым из отверстий для крепления БКЛО к стене произведены насечки под 6 отверстий. В зависимости от выбранной схемы подключения необходимо сделать нужное количество отверстий (рассверлить, либо выдавить отвёрткой по насечкам).

Технические характеристики:
