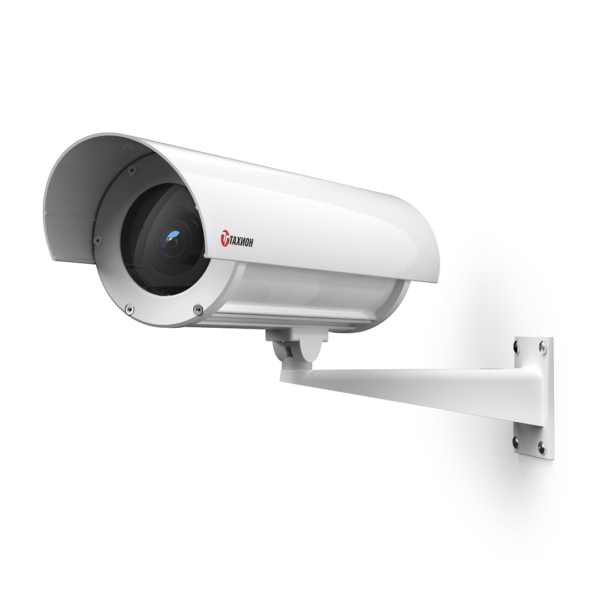

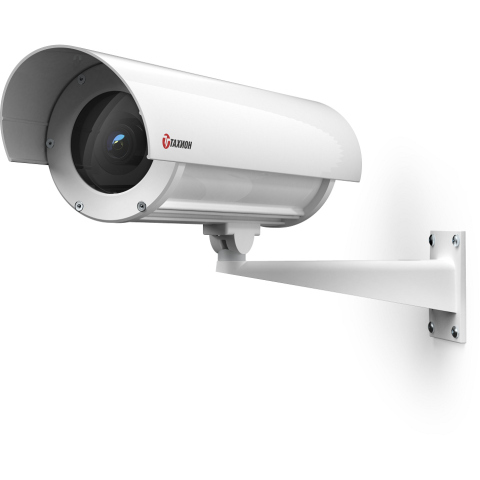

ТГБ-4Г Ex IIC Термокожух для видеокамеры
- Производитель: Тахион
- Код товара: 449-087
Масса изделия: подробные характеристики: ТГБ-4Г Ex IIC-220/12; метаданные карточки: 3.50 кг
Описание и функционал
Термокожух взрывозащищенный ТГБ-4Г Ex IIC-220/12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- стабилизацию температуры видеокамеры (встроенный вентилятор);
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер ;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске;
Модуль для установки видеокамеры изолирован от корпуса термокожуха.
Смотровое окно выполнено из ударопрочного закалённого стекла.
* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Масса изделия | ТГБ-4Г Ex IIC-220/12 |
| Напряжение питания, В | 230 AC 12 DC/AC |
| Напряжение | / ток внутреннего источника питания, В DC / А 12 / 1,4 |
| Температура вкл./откл. обогрева | **, °С +20 / +25 |
| Мощность обогрева *** | 25 17 |
| Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А | 46 / 0,2 38 / 0,16 |
| Диапазон температуры окружающей среды при эксплуатации | -60 … +50 |
| Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры | ****, °С -60 -40 |
| Температура вкл./откл. холодного запуска | -10 / -15 |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | сплав алюминиевый, покрытие – краска порошковая RAL9002***** |
| Масса с упаковкой, кг, не более | 3,5 |
| Режим работы | Круглосуточный |
| Единица измерения | 1 шт |
| Габариты | 131x131x420 мм |
| Полезный объем | 70x70x215 |
| Общие размеры | 131x131x420 |
| Форм-фактор | Стандартный |
| Питание | 220VAC |
| Класс защиты | IP66/IP68 |
| Температурный режим | -60 |
| Масса изделия — особенности | Термокожух взрывозащищенный ТГБ-4Г Ex IIC-220/12 выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию. |
| Температурный диапазон | отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С |
| Соответствие стандартам | две ступени мощности обогрева, что позволяет оптимизировать электропотребление и использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150 |
| Потребляемая мощность | питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 17 Вт. |
| Технические условия | Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019. |
| Соответствие техническим требованиям | техническим требованиям – ГОСТ Р 51558 |
| Соответствие стандартам — особенности | требованиям безопасности – ГОСТ Р МЭК 60065 |
| Электромагнитная совместимость | требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – I классу |
| Климатическое исполнение | климатическому исполнению – УХЛ1, 5 по ГОСТ 15150 |
| 1 | Термокожух |
| 2 | Кабельные вводы для небронированного кабеля – Ø кабеля 3,1–8,6* мм – 2 шт. (один кабельный ввод имеет заглушку) |
| 2.1 | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) |
| 3 | Модуль для установки видеокамеры |
| 4 | Клемма заземления |
| 5 | Шарнир |
| 5.1 | Гайка болта фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Вентилятор системы стабилизации температуры в термокожухе (кроме ТГБ-4Г Ex IIC-12, ТГБ-4Г Ex IIC (без обогрева)) |
