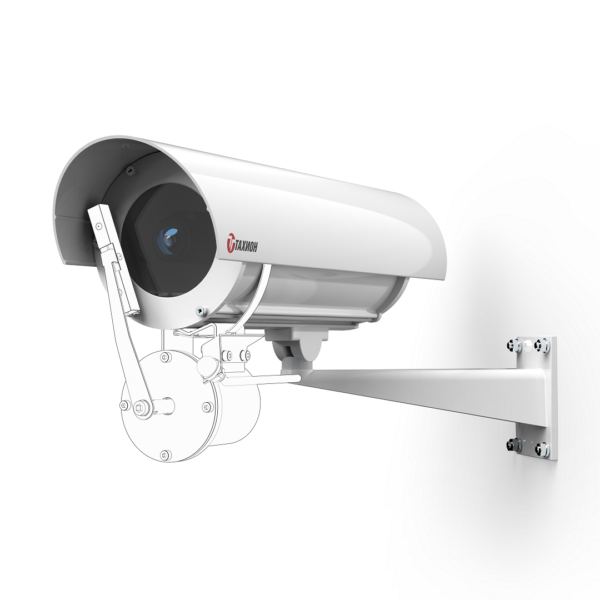

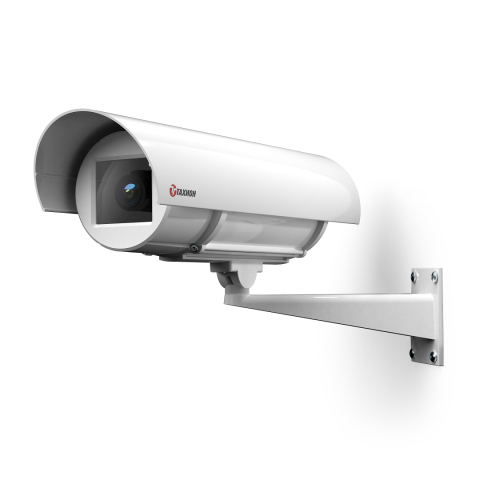

ТГБ-7У-PoE++ Термокожух для видеокамеры
- Производитель: Тахион
- Код товара: 449-083
Термокожух для видеокамеры. Степень защиты IP66/IP68. Рабочий объем 70х70х287 мм. Габариты, мм: Lнар. 492, нар. 131. Питание термокожуха по стандартам: IEEE 802.3bt (PoE++), PoH, UPOE (60Вт), Passive PoE 48…56V (60Вт). Питание видеокамеры по стандартам: IEEE 802.3af (PoE), IEEE 802.3at (PoE+). Мощность обогрева до хол. запуска/после хол. запуска 33/22 Вт. Диапазон рабочих температур -60° +50°C. Холодный пуск. Максимальная потребляемая мощность (включая IP-видеокамеру) 51 Вт. Два гермоввода под кабель диаметром 4-5мм, позволяющие вводить кабель с обжатой вилкой RJ-45. В комплекте настенный кронштейн и солнцезащитный козырек.
Описание и функционал
Термокожух ТГБ-7У РоЕ+ предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и защиты их от воздействия окружающей среды (влаги и отрицательных температур).
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- защиту от холодного запуска видеокамеры.
- Модуль видеокамеры изолирован от корпуса термокожуха.
СОСТАВ И ГАБАРИТНО-УСТАНОВОЧНЫЕ РАЗМЕРЫ
ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ С ПЛАТОЙ ПЗЛ-ЕП
ПРИМЕРЫ ПОДКЛЮЧЕНИЯ
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Подача питания на термокожух по стандарту IEEE | 802.3at (PoE+) |
| Выходное напряжение | инжектора PoE+ 50 ÷ 56 В DC |
| Стандарты IP видеокамеры Ethernet | 10/100BASE-TX и IEEE 802.3af |
| Максимальная длина кабеля UTP кат. | 5e 100 м |
| Питание и электрические параметры | Максимальная потребляемая мощность видеокамеры |
| – при дальности | 6 Вт |
| – при дальности кабеля UTP кат. | 5e 50 м 8 Вт |
| Максимальная потребляемая мощность (включая видеокамеру) | 25 Вт |
| Температура вкл./откл. обогрева | +15°С±3°С / +20°С±3°С |
| Температура откл./вкл. холодного запуска | -10°С±3°С / -5°С±3°С |
| Диапазон рабочих температур | -40°С ÷ +50°С |
| Влажность воздуха | до 100% при +25°С |
| Вес с козырьком и кронштейном | не более 4,5 кг |
| Единица измерения | 1 шт |
| Габариты | 455x110x110 мм |
| Масса изделия | 4.50 кг |
| Форм-фактор | Стандартный |
| Питание | PoE+ |
| Полезный объем | 287x70x70 |
| Температурный режим | От -40 градусов |
| Класс защиты | IP66/IP67 |
| Кронштейн в комплекте | Да |
| Цвет корпуса | Белый |
| Сетевые порты инжектора | Питание термокожуха и видеокамеры осуществляется от инжектора PoE+ стандарта IEEE 802.3at по кабелю UTP категории 5e как по сигнальным, так по резервным парам (в комплект поставки не входит). |
| Технические условия | Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. |
| Соответствие техническим требованиям | техническим требованиям - ГОСТ Р 51558-2014 |
| Стандарт безопасности | требованиям по безопасности – ГОСТ Р МЭК 60065-2009 |
| Электромагнитная совместимость | требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-2008 |
| Класс электробезопасности | степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0-75. |
| Климатическое исполнение | Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69. |
| Степень защиты оболочки | Степень защиты IP66/IP67. |
| 1 | Термокожух ТГБ-7У PoE+ |
| 2 | Гермоввод PBA16-RJ45 – Ø кабеля 4 ÷ 5 мм – 2 шт. |
| 3 | Модуль для видеокамеры |
| 4 | Болт заземления |
| 5 | Шарнир |
| 5.1 | Болт фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Заглушка гермоввода – 1 шт. |
| 9 | Вентилятор системы стабилизации температуры в термокожухе. |
