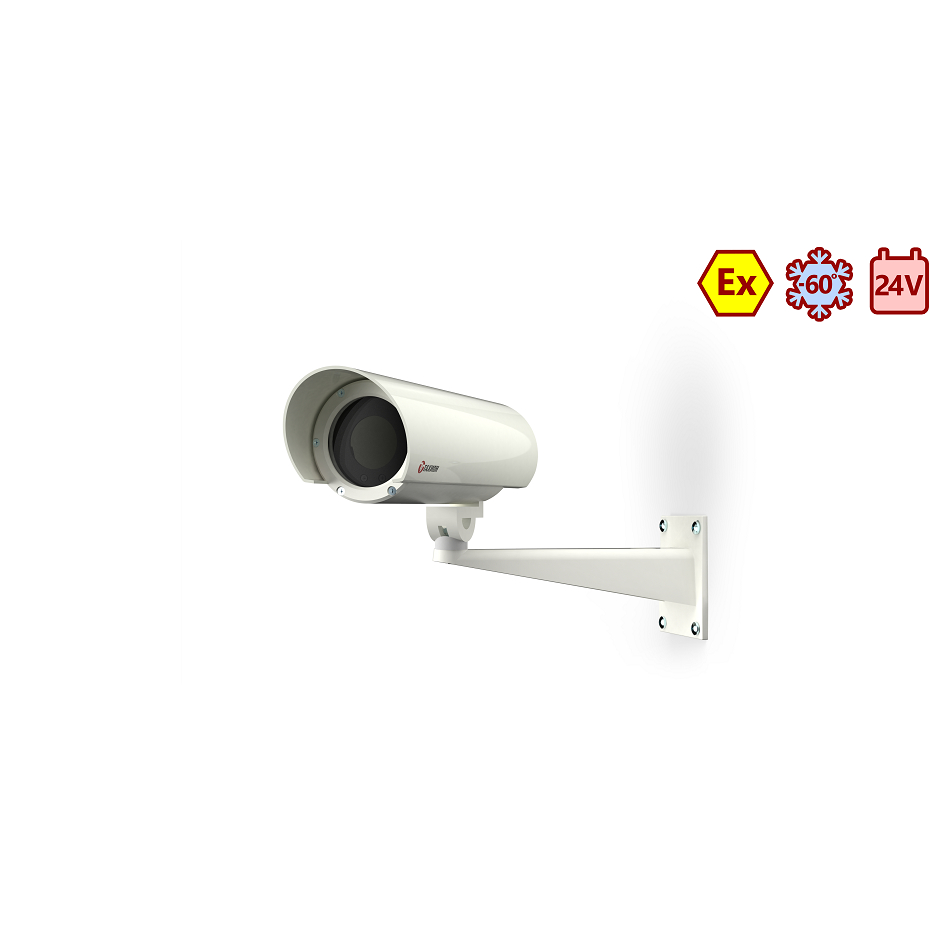

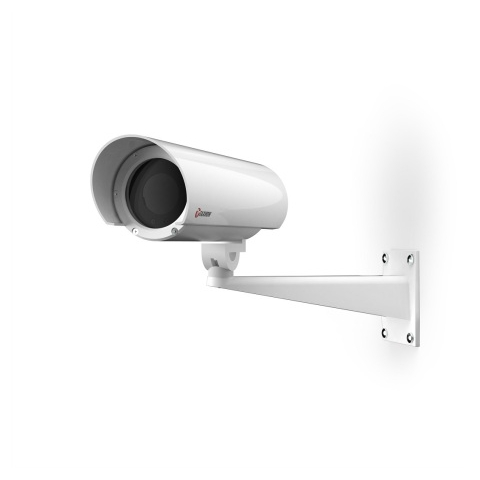

ТГБ-4М Ex IIC Термокожух для видеокамеры
- Производитель: Тахион
- Код товара: 004-483
Термокожух взрывозащищенный для видеокамеры. Класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X. Класс защиты IP66/IP68. Рабочий объем 50х50х131 мм. Напряжение питания термокожуха 24В DC. Напряжение питания видеокамеры 12В DC. Мощность обогрева 11 Вт. Диапазон рабочих температур -60°С…+50°C. Два гермоввода под не бронированный кабель диаметром 3,2-8,1мм с фиксатором металлорукава. В комплекте настенный кронштейн и солнцезащитный козырек.
Описание и функционал
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- безаварийное включение электропитания IP видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу IP видеокамеры при перерывах в электропитании и исключая выход IP видеокамеры из строя при запуске;
- охлаждение IP видеокамеры при повышенных температурах (встроенный вентилятор);
Модуль IP видеокамеры изолирован от корпуса термокожуха.
Смотровое окно выполнено из ударопрочного закалённого стекла.
* Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.
ОБЖИМКА ВИЛКИ RJ45 НА КАБЕЛЬ КАТ.5E
Технические характеристики
| Название характеристики | Значение |
|---|---|
| Специальное исполнение (взрывозащита) | 1Ex db IIC T6 Gb X / Ex tb IIIC T80oC Db X |
| Напряжение электропитания* | 24 В DС |
| Напряжение / ток внутреннего источника питания | 12 В DС / 0,35 А |
| Температура вкл./выкл. обогрева | 15 ºС / 20 ºС |
| Мощность обогрева | 11 Вт |
| Максимальный потребляемый ток (включая видеокамеру) | 1 А |
| Диапазон рабочих температур | -60 ºС ÷ +50 ºС |
| Влажность воздуха | до 100 % при + 25 ºС |
| Вывод кабеля | 2 гермоввода |
| Масса брутто | 3 кг |
| Режим работы | круглосуточный |
| Питание и электрические параметры | *– Для питания термокожуха рекомендуется применять источник питания с двойной или усиленной изоляцией между входной и выходной обмотками силового трансформатора, например БПУ-2-220VАС-24VDC/2,0А. |
| Единица измерения | 1 шт |
| Габариты | 280x95x95 мм |
| Масса изделия | 0.00 кг |
| Питание | PoE+ |
| Полезный объем | 50х50х131 |
| Класс защиты | IP66/IP68 |
| Температурный режим | -60 |
| Сертификация | Термокожух взрывозащищенный ТГБ-4М Ех IIC PoE+ предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и защиты их от воздействия окружающей среды (влаги, пыли и отрицательных температур). |
| Сетевые порты инжектора | Питание термокожуха осуществляется от инжектора PoE+ стандарта IEEE 802.3at со схемой питания как по варианту А, так и по варианту В по кабелю UTP категории 5e (в комплект поставки не входит). |
| Питание — особенности | Термокожух ТГБ-4М Ех IIC PoE+ выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079‑0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. |
| Климатическое исполнение | Климатическое исполнение изделия соответствует УХЛ1, 5 по ГОСТ 15150. |
| Температурный диапазон | - отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С. |
| Технические условия | Изделие выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019. |
| Соответствие стандартам | - техническим требованиям – ГОСТ Р 51558 |
| Соответствие стандартам — особенности | - требованиям по безопасности – ГОСТ Р МЭК 60065 |
| Электромагнитная совместимость | - требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3 |
| Класс электробезопасности | - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0. |
| Степень защиты оболочки | Степень защиты IP66/IP68. |
| 1. Термокожух ТГБ-4М Ex IIC PoE+ | 1шт. |
| 2. Гермовводы для небронированного кабеля – Ø кабеля 3,2÷8,1*мм – 2 шт. (один гермоввод имеет заглушку) | 2шт. |
| 2.1 Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) | 1шт. |
| 3. Модуль для IP видеокамеры | 1шт. |
| 4. Хомут для крепления бескорпусных камер (поставляется по отдельной заявке) | 1шт. |
| 5. Клемма заземления | 1шт. |
| 6. Шарнир | 1шт. |
| 6.1 Гайка болта фиксации шарнира | 1шт. |
| 7. Кронштейн | 1шт. |
| 8. Солнцезащитный козырёк | 1шт. |
| 9. Вентилятор системы стабилизации температуры в термокожухе | 1шт. |
